solidworks倒角怎么阵列

在 SolidWorks 中，‌倒角本身不能直接阵列‌，但可以通过“先阵列几何特征，再对每个实例添加倒角”或“先创建倒角，再对包含倒角的特征进行阵列”来实现类似效果。以下是两种主流方法：

方法一：先阵列几何体，再统一倒角（推荐）

适用于多个相同位置需倒角的场景，如多个孔或凸台。

‌创建基础几何体‌：例如拉伸一个实体，并在其上创建一个孔或特征。

‌对单个特征添加倒角‌：使用 ‌“特征” → “倒角”‌，选择需要倒角的边线，设置参数后确认。

‌使用阵列工具复制带倒角的特征‌：

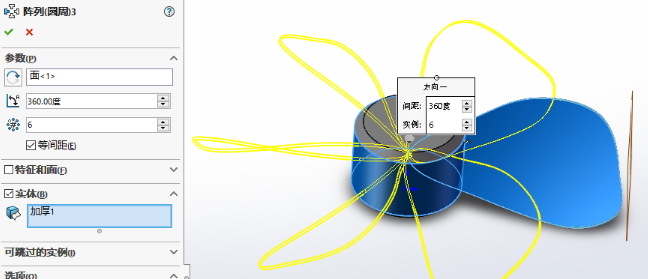

点击 ‌“特征”工具栏中的“线性阵列”或“圆周阵列”‌。


在阵列 PropertyManager 中，‌勾选“要阵列的特征”‌，并选择包含倒角的特征。

设置阵列方向、数量、间距等参数。

点击 ‌“确定”‌ 完成阵列。

此方法确保每个阵列实例都带有倒角，且倒角参数一致。

方法二：在草图中绘制倒角后进行草图阵列

适用于在二维草图阶段就定义倒角，并复制整个草图轮廓。

‌进入草图绘制模式‌，绘制基础轮廓（如矩形、多边形）。


‌使用“草图” → “绘制倒角”‌，选择边线或顶点，设置倒角参数（如距离-距离或角度-距离）。

‌退出草图‌，拉伸生成实体。

‌重新进入草图‌，使用 ‌“线性草图阵列”或“圆周草图阵列”‌ 复制整个草图（含倒角）。

‌再次拉伸‌ 或 ‌拉伸切除‌，生成带阵列倒角的实体。

注意：此方法适用于倒角位置固定、结构重复的场景，但倒角必须在草图中完成。

补充说明

‌倒角不能直接对已存在的多个边线进行阵列操作‌，SolidWorks 的倒角命令本身不包含阵列功能 ‌‌

若需对多个孔或特征批量倒角，‌推荐使用“特征阵列”‌（方法一），效率更高且易于修改 ‌‌

可参考官方帮助文档了解倒角操作：SolidWorks 倒角帮助 ‌‌

如需进一步操作演示，可观看教学视频：零基础学 SolidWorks - 倒角及阵列 ‌‌
