怎么保存ansys图

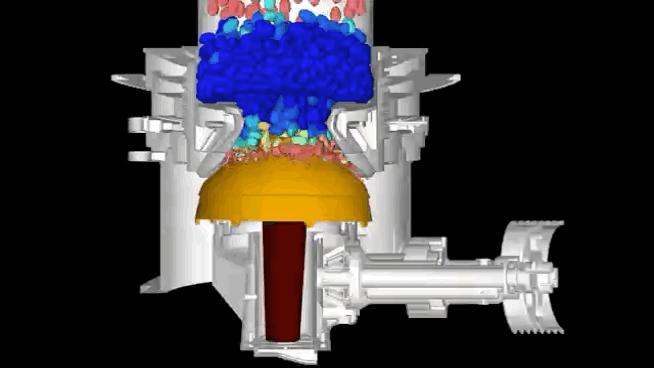

在 ANSYS 中保存图像（如云图、结果图等）有多种方法，适用于不同场景（如科研论文、报告、动画等）。以下是‌主流且实用的保存图像方法‌，结合当前（2026年）最新公开资料整理：

‌一、通用保存图像方法（适用于 ANSYS Mechanical / Workbench）‌

‌方法1：通过菜单栏保存高清图片‌

点击顶部菜单 ‌PlotCtrls → Save Image‌（或 ‌Capture Image‌）。

在弹出窗口中：

选择格式（如 PNG、JPEG、BMP）。

调整 ‌质量（Quality）至 100‌ 以获得最高清晰度。

勾选 ‌“Reverse Video”‌ 将背景由黑色变为白色（适合论文）。

可调整分辨率（如 1920×1080 或更高）。

点击 ‌Save‌，指定保存路径和文件名。

‌‌

‌方法2：使用命令流（适用于经典 ANSYS 或 APDL）‌

apdl

/RGB,INDEX,100,100,100,0 ! 设置背景为白色

/RGB,INDEX,0,0,0,15 ! 设置前景色（可选）

/REPLOT ! 刷新显示

/SHOW,PNG,,0 ! 设置输出为 PNG 格式

/GFILE,800 ! 设置图像宽度为 800 像素

EPLOT ! 生成图像

/SHOW,CLOSE ! 关闭显示


生成的图片默认保存在 ‌ANSYS 运行目录‌下（即工程所在文件夹）。

‌‌

‌方法3：通过“Export”功能导出数据并绘图‌

在 Solution 模块中，右键结果项（如 Equivalent Stress）→ ‌Export‌ → 保存为 CSV。

使用 ‌Origin、Excel 或 Python‌ 绘制专业图表，避免 ANSYS 自带绘图功能模糊的问题。

‌‌

‌二、保存特定时刻的图像（瞬态/动力学分析）‌

若需保存某一时刻（如 t=1.0s）的图像：

在 ‌Details‌ 面板中，将 ‌Display Time‌ 改为所需时刻（如 1.0）。

右键结果项（如 “Equivalent Stress”）→ ‌Retrieve This Result‌。


再次使用 ‌Images → Save Image‌ 保存该时刻图像。

‌‌

‌三、保存动画或视频（随时间变化的结果）‌

在 ‌Solution‌ → ‌Animation‌ 中创建动画。

设置播放范围、帧率等参数。

点击 ‌Save‌，选择格式（如 MP4、AVI）。

‌‌

‌四、注意事项‌

‌背景颜色‌：默认为黑色，不适合论文。务必启用 ‌“Reverse Video”‌ 或使用 /RGB 命令设为白色背景。

‌‌

‌文件格式推荐‌：

‌PNG‌：无损压缩，适合论文插图。

‌JPEG‌：有损但文件小，适合演示。

‌EMF/WMF‌：矢量格式，可缩放无失真，适合 Word/PPT。

‌‌

‌自动保存位置‌：非命令流方式保存的图片通常‌不会自动存入工程文件夹‌，需手动指定路径。命令流生成的图片默认在运行目录下。

‌‌

如需进一步操作指导，可参考官方帮助文档或以下资源：

ANSYS Help Documentation

CSDN：ANSYS经典界面保存高清图片 ‌‌
