ansys齿轮摩擦系数与温度判断方法与技

在 ANSYS 中对齿轮进行摩擦与温度耦合分析时，‌摩擦系数的设定‌和‌温度场的判断‌是关键环节。结合当前（2026年）最新公开资料，以下是主流方法与技术要点：

‌一、摩擦系数的设定方法‌

‌常用取值范围‌：

齿轮啮合接触中，‌干摩擦或边界润滑条件下‌，摩擦系数通常取 ‌0.15～0.2‌ ‌‌

若存在良好油膜润滑（如齿轮箱内），摩擦系数可低至 ‌0.05～0.1‌，但 ANSYS 默认接触模型一般不直接考虑流体润滑，故多采用 ‌0.15～0.2‌ 作为工程估算值 ‌‌

‌设定位置‌：

在 ‌ANSYS Workbench‌ 的 ‌Contact‌ 设置中：

Type 选择 ‌Frictional（有摩擦接触）‌

输入 ‌Frictional Coefficient‌ 值（如 0.15 或 0.2）‌‌

‌高级设置建议‌：

‌Formulation‌ 推荐使用 ‌Augmented Lagrange‌ 或 ‌Pure Penalty‌，以提高收敛性 ‌‌

‌Update Stiffness‌ 设为 ‌Each Iteration‌，适用于大变形或滑动明显的接触 ‌‌

‌二、温度判断方法（摩擦生热与热分布）‌

齿轮温升主要由 ‌摩擦热‌ 和 ‌对流传热‌ 共同决定，ANSYS 通过 ‌结构-热耦合分析‌ 求解：

‌摩擦热计算依据‌（基于经典摩擦学模型）‌‌

摩擦热流量𝑞=𝜇⋅𝑝𝑛⋅𝑉𝑔q=μ⋅pn​

⋅Vg​


其中𝜇μ：摩擦系数𝑝𝑛pn​接触压𝑉𝑔Vg​相对滑动速

‌温度场求解方式‌：

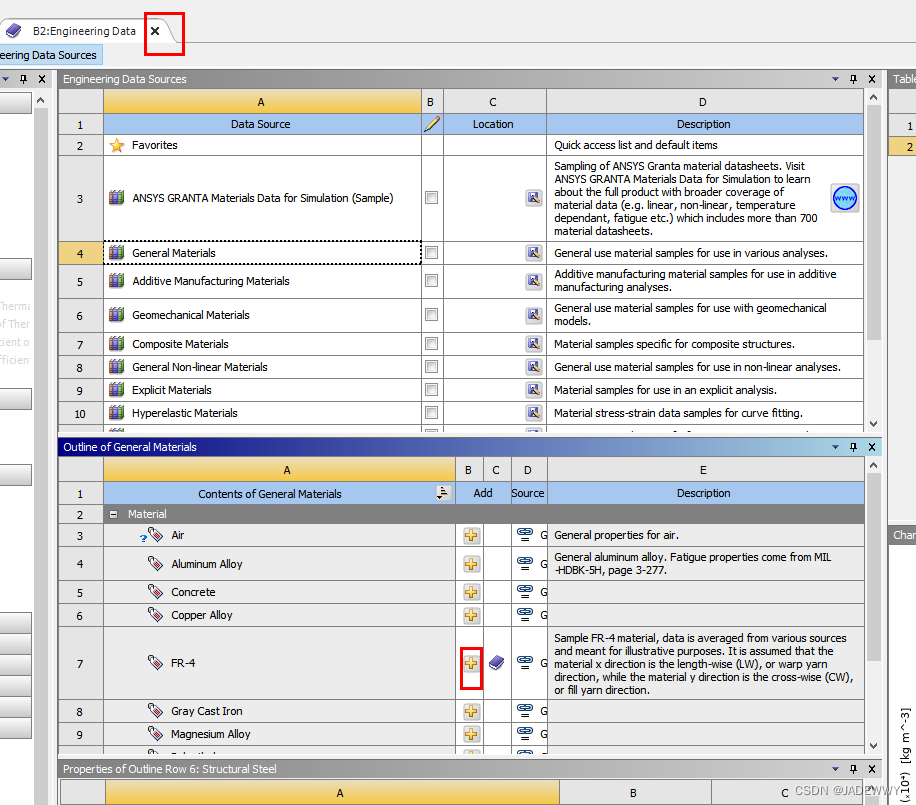

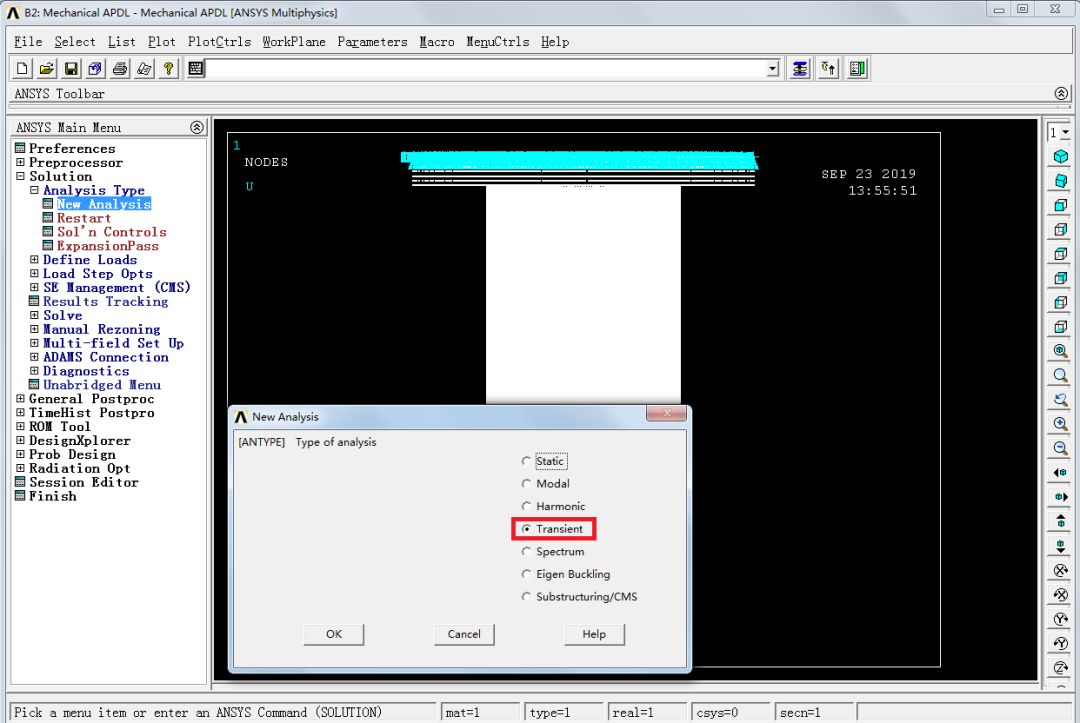

‌瞬态结构分析‌：计算接触力、滑动速度 → 生成摩擦热作为热源


‌瞬态热分析‌：耦合热传导 + 对流传热边界条件（润滑油、空气）‌‌

‌热源施加‌：摩擦热可作为 ‌表面热流密度‌ 或 ‌体积热源‌（通过 UDF 或内置功能）‌‌

‌典型结果特征‌（高速齿轮）‌‌

最高温度出现在 ‌齿根啮入区‌

节线附近温度较低（因相对滑动速度小）

温度沿齿宽方向对称，两端因散热略低

‌验证与参考‌：

实测表明，仿真结果与热电偶实验数据吻合良好，主/从动轮齿面最大本体温差约 ‌2～3℃‌ ‌‌

‌三、关键技术建议‌

‌网格要求‌：齿面区域网格需细化（建议 ‌0.5–2 mm‌）以准确捕捉接触与热梯度 ‌‌

‌接触算法‌：优先使用 ‌Augmented Lagrange‌ 或 ‌Pure Penalty‌，避免“绑定接触”导致收敛失败 ‌‌

‌热边界条件‌：必须定义 ‌对流传热系数‌ 和 ‌润滑油温度‌，否则温升过高失真 ‌‌

‌求解设置‌：采用 ‌Full Newton-Raphson‌ 方法，开启 ‌热-结构耦合‌，子步数足够（如 50 步/秒）‌‌

⚠️ 注意：若涉及 ‌高温热衰退‌（如 >200℃），摩擦系数可能随温度下降，需自定义 ‌温度相关摩擦系数‌（TB, FRIC 命令或材料属性表）‌‌

如需操作示例，可参考以下资源：

ANSYS Workbench 齿轮摩擦生热仿真（仿真秀）

结构-热耦合刹车盘案例（类比齿轮）
