ansys中导出高清图步骤

在 ANSYS 中导出高清图，主要适用于 ‌Workbench‌ 和 ‌Classic（经典界面）‌ 两种环境。根据最新公开资料（截至2026年），以下是针对 ‌ANSYS Workbench‌ 的标准操作流程，适用于论文、报告或出版需求。

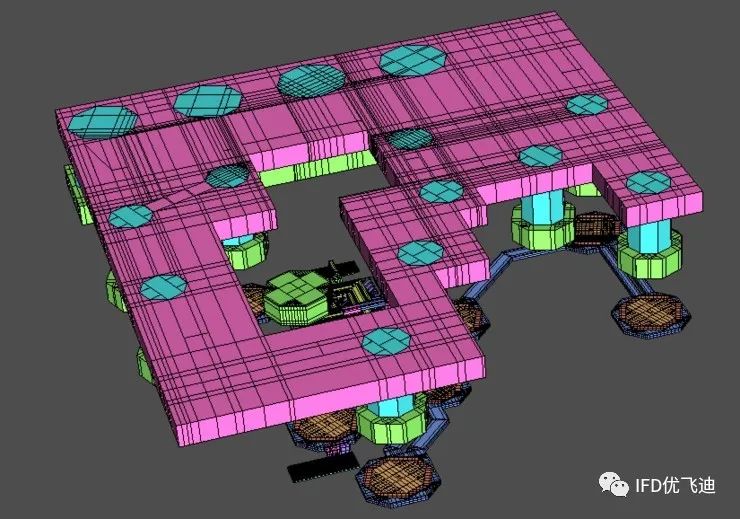

‌ANSYS Workbench 导出高清图步骤‌

‌调整显示窗口比例‌

拖动结果窗口边缘，调整至所需纵横比（如 4:1 或 2:1），以匹配最终用途（如论文插图）。

‌进入图像导出设置‌

点击顶部菜单栏 ‌Home → Images → Image to File‌。

‌配置高清导出参数‌

在弹出的设置窗口中，重点配置以下选项：

‌Resolution（分辨率）‌：选择 ‌4:1‌（最高质量），避免使用默认的 1:1 ‌‌

‌Image Elements（图像元素）‌：

仅需图像内容：选 ‌Image Only‌；

若需保留图例、坐标等：选 ‌Image with Legend‌ ‌‌

‌Background（背景）‌：

打印或投稿建议选 ‌White‌（白色背景）；


屏幕展示可保留默认蓝白相间 ‌‌

‌Font Scaling（字体缩放）‌：可设为 ‌1.5‌ 或更高，确保小字号清晰 ‌‌

‌隐藏非必要元素（可选）‌

在图形区右上角点击 ‌Display → Show‌，取消勾选：

‌Ruler‌（标尺）

‌Triad‌（坐标轴三重箭头）

以获得更简洁的图像 ‌‌

‌设置网格与边缘显示（可选）‌

在 ‌Display‌ 面板中：

‌Edges → Hidden Line‌：隐藏网格线；

‌Smooth‌：启用平滑着色，提升视觉质量 ‌‌

‌保存图像‌


点击 ‌OK‌，选择保存路径和文件名。

‌推荐格式‌：

‌PNG‌：无损压缩，文件较小，适合大多数场景 ‌‌

‌EPS‌：矢量格式，可无限缩放，适合 LaTeX 论文或高精度印刷 ‌‌

‌补充建议‌

‌避免使用 Ctrl+C / Ctrl+V‌：该方式复制的是屏幕截图，分辨率低且含界面元素 ‌‌

‌批量导出‌：若需输出多张图，可结合 APDL 命令流（如 /IMAGE）实现自动化 ‌‌

‌高 DPI 打印需求‌：可通过虚拟打印机（如 PDF Factory Pro）输出 PDF，再打印为高 DPI 图像（可达 1190 DPI）‌‌

注：上面步骤基于 ANSYS Workbench 2021 R1 及后续版本验证，界面在 2025 版本中保持一致 ‌‌

若使用 ‌ANSYS Classic‌ 或 ‌Maxwell‌，操作略有不同，可参考 ‌
