ansys中lsel命令

在 ANSYS 中，‌lsel‌ 命令用于‌选择线（Line）实体‌，是 APDL（ANSYS Parametric Design Language）中用于几何建模和前处理的核心命令之一。

‌基本语法‌

apdl

lsel, type, item, comp, vmin, vmax, vinc, kswp

‌type‌：选择类型

S：‌Select‌（新建选择集，覆盖当前选择）

R：‌Reselect‌（在当前选择集中进一步筛选）

A：‌Also select‌（追加到当前选择集）

U：‌Unselect‌（从当前选择集中移除）

ALL：全选所有线

NONE：清空选择

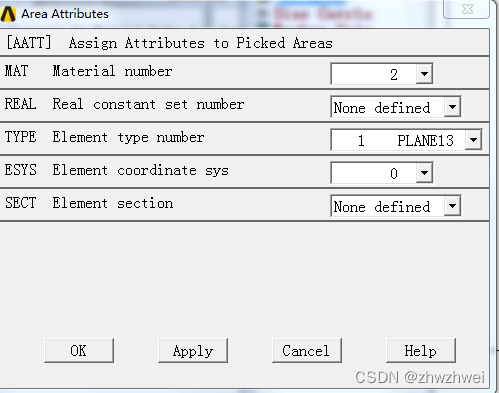

‌item‌：选择依据（默认为 LINE）

LINE：按线号选择

LOC：按坐标位置选择（需配合 comp 指定 X/Y/Z）

MAT：按材料号

TYPE：按单元类型

SEC：按截面 ID

LENGTH：按线长度

‌comp‌：分量（仅当 item=LOC 时有效），如 X, Y, Z

‌vmin, vmax‌：选择范围的最小值和最大值


‌vinc‌：步长（整数，≥0）

‌kswp‌：控制是否同时选择依附实体（如关键点、节点），通常留空或为

‌常见用法示例‌

‌选择编号 5 到 8 的线‌

apdl

lsel, s, line,, 5,

‌追加选择编号 13 到 16 的线‌

apdl

lsel, a, line,, 13,

‌按坐标选择 Y 方向在 -5 到 5 之间的线‌


apdl

lsel, s, loc, y, -5,

‌选择所有线‌

apdl

lsel, all

‌清除当前线选择‌

apdl

lsel, none

‌与其他命令配合使用‌

‌nsll, s‌：选择依附于当前选中线的所有节点

‌cm, mylines, line‌：将选中的线保存为组件 mylines

‌allsel‌：恢复全选所有实体（包括线、面、节点等）

示例组合：

apdl

lsel, s, line,, 5,

nsll, s ! 选中这些线上的所有节点

d, all, ux, 0 ! 在这些节点上施加 UX=0 约束

‌注意事项‌

lsel 操作的是‌线实体‌，不直接影响单元或节点，需通过 nsll、lsll 等命令关联到其他实体。

若模型中线编号不连续，可多次使用 A 类型命令逐段追加选择。

推荐结合 ‌cm 命令创建组件‌，便于后续重复调用，提升脚本可读性和效率 ‌‌

如需进一步了解，可参考 ANSYS 官方帮助文档中的 ‌“Line Selection”‌ 部分。
