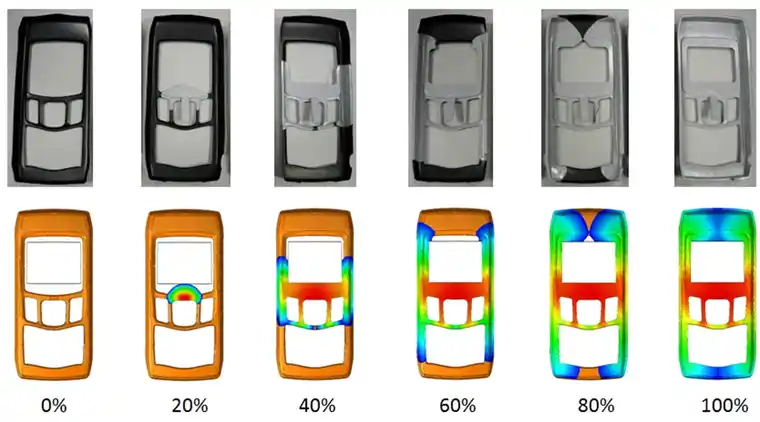

在 ANSYS 中保存动图（动画）的方法，主要取决于使用的是 Workbench 还是 经典界面（APDL）。以下是两种主流方式的保存方法：1. ANSYS Workbench 中保存动图
Workbench 通常用于结构力学等仿真，其动画保存功能有限，且容易受系统显示设置影响。
默认保存方式：完成后处理（如变形、应力云图动画）后，点击工具栏中的 “Save Animation” 按钮。
默认格式为 AVI，但可能因系统主题（如 Windows Aero）导致保存失败或黑屏。
常见问题与解决：若出现报错：“The display settings are Windows Aero and image capture might not work”，需关闭透明效果并切换为“最佳性能”模式：右键桌面 → 个性化 → 颜色 → 关闭 “启用透明效果”。
进入 系统属性 → 高级 → 性能设置 → 选择 “调整为最佳性能” → 确定。
此时界面变灰，再尝试保存动画即可成功。
保存完成后，可恢复为“让 Windows 选择计算机的最佳设置”
替代方案（推荐用于报告）：使用第三方工具（如 Ulead GIF Animator）将 AVI 转为 GIF，便于插入 PPT 或 Word 报告
2. ANSYS APDL（经典界面）中保存高质量动图
APDL 提供更灵活的动画生成方式，适合科研或高要求汇报。
方法一：直接生成视频（AVI/MP4）
使用命令如 ANTIME、Anmode 等配合 /Anfile 指定输出格式：apdl
/POST
ANTIME, 15, 0.2,,, 2, 0, 5 ! 15帧，每帧0.2秒，时间范围0~5s
/ANFILE, SAVE, kuangjia, MP4 ! 保存为 kuangjia.mp
文件默认保存在当前工作目录下
方法二：批量导出图像后合成 GIF（推荐高质量动画）
通过循环命令逐帧保存 PNG/JPEG 图像：apdl
*DO, i, 1,
SET, i
PLNSOL, U, SUM
/SHOW, JPEG,,
JPEG, QUAL, 100, ORIENT, HORIZ
/REPLOT
*ENDDO
使用 Python 合成 GIF（需安装 Pillow 库）：python
from PIL import Image
import os
def create_gif(image_folder, output_gif, duration=100):
images = [Image.open(os.path.join(image_folder, f))
for f in sorted(os.listdir(image_folder)) if f.endswith(('.png', '.jpg'))]
images[0].save(output_gif, save_all=True, append_images=images[1:],
duration=duration, loop=0)
create_gif(r'D:\ANSYS9', r'D:\ANSYS9\animation.gif')
此方法可自定义分辨率、去除空白边、无 Logo，适合论文或汇报
总结建议
普通用户：直接使用 Workbench 的“Save Animation”，但注意关闭 Aero 效果
科研/高质量需求：采用 APDL 批量导图 + Python 合成 GIF，控制力强、画质高
快速插入报告：可转为 GIF 格式，体积小、兼容性好
如需进一步操作指导，可参考官方文档或相关教程：ANSYS Help。
