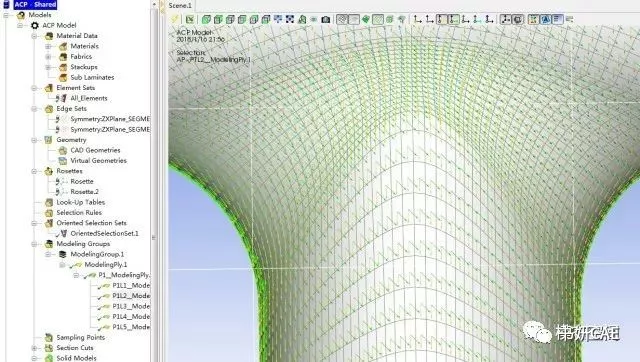

ansys的计量单位设置

在 ANSYS 中，‌软件本身不强制规定单位制‌，而是要求用户‌自行统一一套自洽的单位系统‌。只要所有输入数据（几何、材料属性、载荷等）使用同一单位制，即可保证结果正确。

常用单位制选择

根据公开资料，ANSYS 支持以下主流单位制组合：

‌国际单位制（SI）‌

长度：‌米（m）‌

质量：‌千克（kg）‌

时间：‌秒（s）‌

力：‌牛顿（N）‌

应力/弹性模量：‌帕斯卡（Pa）‌

密度：‌kg/m³‌

温度：‌开尔文（K）‌ 或 摄氏度（°C）[温差相同]

设置命令：/UNITS,SI ‌‌

‌毫米-牛顿-秒制（mm-N-s）‌

长度：‌毫米（mm）‌

力：‌牛顿（N）‌

时间：‌秒（s）‌


质量：‌吨（tonne）‌（因 1 N = 1 kg·m/s² → 若长度用 mm，则质量需为 tonne = 1000 kg）

应力/弹性模量：‌MPa‌（因 1 MPa = 1 N/mm²）

密度：‌tonne/mm³‌（注意：1 tonne/mm³ = 10⁹ kg/m³）‌‌

‌英制单位（如 ft-lb-s 或 in-lb-s）‌

长度：‌英尺（ft）‌ 或 ‌英寸（in）‌

力：‌磅力（lbf）‌

时间：‌秒（s）‌

质量：‌slug‌ 或 ‌lbm‌（需注意区分）‌‌


关键注意事项

‌ANSYS 不自动转换单位‌

/UNITS,SI 等命令‌仅作标记‌，‌不会转换已有模型或材料属性的单位‌。必须手动确保所有输入一致 ‌‌

‌推荐做法‌

若模型来自 CAD（通常为 mm），建议采用 ‌mm-N-s‌ 制，应力单位用 ‌MPa‌。

若进行多物理场耦合或与标准文献对比，优先使用 ‌SI 单位制‌ ‌‌

‌常见错误示例‌

长度用 mm，但弹性模量仍用 Pa（应为 MPa）→ 结果偏差 10⁶ 倍。

质量用 kg，长度用 mm，时间用 s → 违反 F = ma（1 N ≠ 1 kg·mm/s²）‌‌

实用建议

‌建模前统一单位‌：在导入几何或定义材料前，先确定单位制。

‌材料属性适配‌：例如钢的弹性模量：

SI：2.06e11 Pa

mm-N-s：2.06e5 MPa ‌‌

‌验证方法‌：使用 /PLOTT,1 或检查几何尺寸是否合理，确认单位一致。

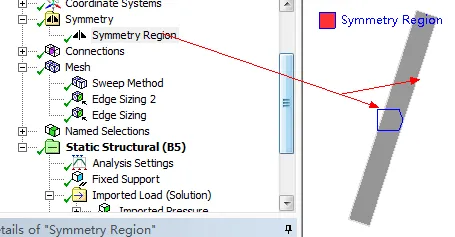

💡 ‌提示‌：在 ANSYS Workbench 中，可通过 ‌Tools → Options → Units‌ 设置默认单位，但部分版本（如 2024R1）存在设置不被保存的问题 ‌‌
