ansys中压力的单位

在ANSYS软件中，‌压力的单位并非固定不变，而是完全取决于用户建模和分析时所采用的单位制系统‌。最常使用的是国际单位制（SI），对应的压力单位为帕斯卡（Pa），即牛顿每平方米（N/m²）。‌‌‌

压力的基本定义与单位

在ANSYS中，压力（Pressure）是一种‌以与面正交的方向施加在面上的载荷‌，其物理定义是单位面积上所承受的力。‌‌‌

‌核心单位‌：在国际单位制（SI）下，压力的单位是帕斯卡（Pa），即

𝑃𝑎=


𝑁/𝑚



1Pa=1N/m



‌‌

‌其他常见单位‌：在工程分析中，根据不同的单位制系统，压力也可能表现为千帕（kPa）、兆帕（MPa）或英制单位（如psi）。例如，在采用“Kg-mm-s”单位制时，压力单位为kPa；在“T-mm-s”单位制时，单位为MPa。‌‌‌

单位制的决定作用与常见系统


‌ANSYS本身不规定固定的单位，它允许用户自由选择单位制，但要求在整个分析过程中保持所有物理量单位的一致性。‌‌‌‌

‌国际单位制（SI）‌：基本单位为米（m）、千克（kg）、秒（s），温度单位开尔文（K）。在此系统下，压力、应力、弹性模量的单位均为Pa。‌‌‌

‌其他常用单位制‌：

‌MKS单位制‌：基本单位与国际单位制类似，但温度常用摄氏度（℃）。‌‌‌

‌MPa单位制‌：一种常用的工程单位制，其基本单位为毫米（mm）、吨（T，即





𝑘
𝑔





kg）、秒（s）。在此系统下，压力的单位即为兆帕（MPa）。‌‌‌

‌英制单位制‌：例如BIN（英寸单位制），压力的单位则为磅力每平方英寸（psi）。‌‌‌

确保单位一致性的关键要点

‌单位制的一致性至关重要，输入参数（几何尺寸、材料属性、载荷值）的单位必须与所选单位制匹配，否则将导致计算结果严重失真。‌‌‌‌

‌明确系统‌：在开始分析前，应首先确定并统一采用一套单位制。例如，若几何模型以毫米（mm）建模，则材料的弹性模量、施加的压力等参数都应使用与之匹配的单位（如MPa）。‌‌‌

‌避免混用‌：‌绝对禁止混用不同单位制的参数‌，例如，用毫米建模却输入以米为单位的载荷值，是导致错误结果的常见原因。‌‌‌

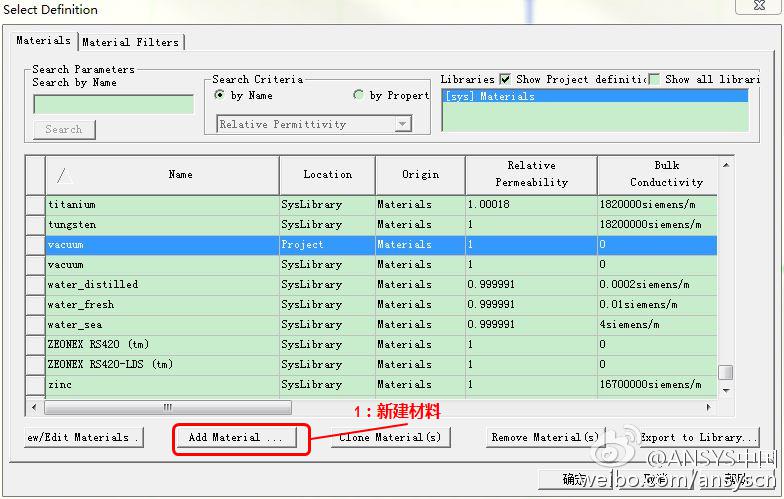

‌换算与输入‌：当得到的载荷数据单位与模型单位制不符时，必须进行准确换算后再输入。ANSYS提供了通过命令流（如/UNITS命令）或图形界面（Preprocessor > Material Props > Material Library > Select Units）来设置或确认单位系统的方法。‌‌‌
