ansys如何绘制拟合曲线

在 ANSYS 中绘制拟合曲线，主要应用于‌超弹性材料参数拟合‌或‌实验数据与仿真结果对比‌。根据当前主流版本（如 ANSYS 2025 R1）和公开资料，推荐使用 ‌ANSYS Workbench + Mechanical‌ 的内置曲线拟合工具，操作流程如下：

‌核心步骤：使用 Workbench 绘制拟合曲线‌

‌准备实验数据‌

将单轴、双轴或剪切等实验数据保存为 Excel 文件（如 tension-uni.xls），包含两列：‌应变‌ 和 ‌应力‌。

‌导入实验数据到 Engineering Data‌

在 Workbench 项目中，双击 ‌Engineering Data‌ 打开材料属性界面。

展开 ‌Experimental Stress-Strain Data‌，右键点击对应试验类型（如 Uniaxial Test Data）→ ‌Include Property‌。

点击数据表底部星号 *，右键选择 ‌Paste to insert data‌，粘贴从 Excel 复制的数据。

图表将自动显示实验数据点。

‌选择超弹性材料模型并拟合‌

在工具箱中展开 ‌Hyperelasticity‌，选择目标模型（如 Yeoh 3rd Order）→ ‌Include Property‌。

此时材料常数显示为问号（未定义），需进行拟合。

‌执行曲线拟合‌

在模型树中展开 ‌Yeoh 3rd Order‌ → ‌Curve Fitting‌。

右键 ‌Curve Fitting‌ → ‌Solve Curve Fit‌。

拟合完成后，图表将显示：


实验数据点（散点）

拟合曲线（实线，如 Yeoh 预测行为）

‌应用拟合结果‌

右键 ‌Curve Fitting‌ → ‌Copy Calculated Values to Property‌，将拟合参数写入材料属性。

返回项目界面 → ‌Refresh Project‌ 更新模型。

‌后处理验证拟合效果‌

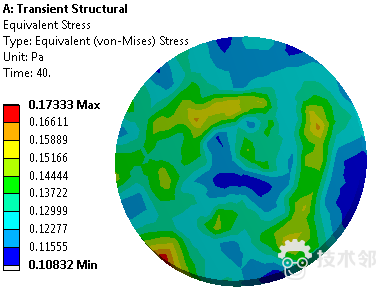

在 Mechanical 中设置边界条件并求解。

后处理中插入 ‌User Defined Result‌，输入 SX（应力）和 EPELX（应变）。


使用 ‌Chart‌ 工具绘制应力-应变曲线，与实验数据对比。

‌注意事项‌

‌数据范围‌：拟合应变范围应覆盖实际加载工况，避免外推导致误差 ‌‌

‌误差范式‌：

默认 ‌Normalized Error‌：各数据点权重相等。

‌Absolute Error‌：大应变点权重更高，适合大变形场景 ‌‌

‌仅用单轴数据‌：若仅有单轴拉伸数据，建议抑制双轴和剪切数据再拟合，以提高精度 ‌‌

‌替代方法（适用于高级用户）‌

若需自定义拟合函数（如多项式、指数等），可：

在 ‌Mechanical APDL‌ 中使用 *FIT 命令进行非线性最小二乘拟合 ‌‌

或将数据导出至 MATLAB/Origin 等工具拟合后，将参数手动输入 ANSYS。

更多操作细节可参考官方培训资料：ANSYS Workbench 结构非线性培训 - 超弹曲线拟合 ‌‌
