vba与ansys二次开发

VBA（Visual Basic for Applications）与 ANSYS 的二次开发结合，主要通过 ‌自动化控制 ANSYS 模型运行、参数化输入/输出、以及集成到 Excel 等办公环境‌ 实现工程仿真流程的高效管理。以下是基于公开资料整理的核心要点：

‌VBA 与 ANSYS 二次开发的主要方式‌

‌通过 VBA 调用 ANSYS APDL 批处理文件‌

VBA 可在 Excel 或 Word 中编写宏，调用系统命令行（CMD）执行 ANSYS 的 APDL 宏文件（.mac），实现参数化分析。例如：

从 Excel 单元格读取几何尺寸、材料属性等参数；

动态修改 APDL 宏文件中的变量；

启动 ANSYS 批处理模式运行仿真；

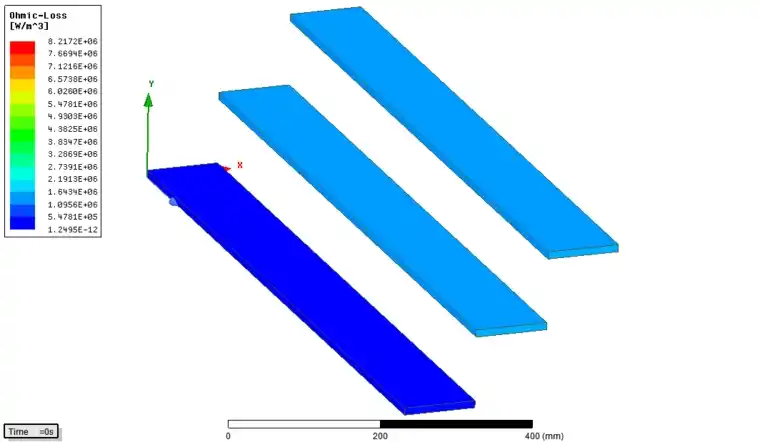

读取结果文件（如位移、应力）并写回 Excel ‌‌

‌通过 COM 接口直接控制 ANSYS Workbench‌

VBA 可利用 ANSYS 提供的 COM 接口，创建 WorkbenchApplication 对象，实现：


打开/关闭 Workbench 项目（.wbpj）；

操作几何、材料、边界条件等组件；

触发求解并提取结果数据 ‌‌

‌典型应用场景‌

‌参数化设计与优化‌：在 Excel 中设置多个设计变量（如梁长、荷载），自动运行多组 ANSYS 分析，输出结果对比 ‌‌

‌非专业用户友好界面‌：通过 Excel 表单输入参数，一键运行仿真，结果自动绘图，降低对 ANSYS 操作门槛 ‌‌

‌企业内部工具集成‌：将 ANSYS 分析嵌入现有 Excel 流程，便于数据管理与报告生成 ‌‌


‌实现步骤（以 APDL + VBA 为例）‌

‌准备 APDL 宏文件‌（如 test.mac），使用参数（如 W=, L=）代替固定值。

‌在 Excel 中启用开发工具‌，插入模块，编写 VBA 代码：

读取用户输入参数；

替换 APDL 文件中的参数；

通过 WScript.Shell 调用 ANSYS MAPDL 批处理命令；

读取结果文件（如 Umax.txt），写入 Excel 指定单元格 ‌‌

‌设置快捷键‌（如 Ctrl+Shift+R），实现一键仿真 ‌‌

‌注意事项‌


‌路径与版本兼容性‌：需确保 VBA 中指定的 ANSYS 可执行文件路径（如 MAPDL.EXE）与安装版本一致 ‌‌

‌错误处理‌：建议添加 On Error GoTo 机制，防止仿真失败导致程序崩溃 ‌‌

‌性能限制‌：VBA 适合轻量级自动化；复杂多物理场耦合或大规模模型推荐使用 Python + PyMAPDL ‌‌

‌资源推荐‌

ANSYS 官方帮助文档：查询 APDL 命令与 Workbench API。

PyMAPDL 官方示例：适用于更高级的 Python 二次开发。

仿真秀 ANSYS 二次开发课程：涵盖 Workbench 与 Python/VBA 集成 ‌‌

注：VBA 主要适用于 ‌APDL 环境‌ 或 ‌Workbench COM 自动化‌；而现代 ANSYS 二次开发更推荐使用 ‌Python‌（通过 ansys.mapdl.core）或 ‌ACT 插件‌（用于 Workbench 功能扩展）‌‌
