ansys大挠曲是什么意思

在 ANSYS 中，“‌大挠曲‌”是中文界面下对 ‌Large Deflection（大变形）‌ 功能的术语表达，用于模拟结构在发生显著变形时的‌几何非线性行为‌。

核心含义

‌“大挠曲” = “大变形”（Large Deflection）‌：在中文版 ANSYS（如 Workbench）中，该选项通常出现在“分析设置”中，开启后可考虑变形对结构刚度、力臂和内力分布的影响。

‌适用场景‌：当结构变形较大（如挠度超过构件长度的 3% 或与厚度相当），或材料进入塑性阶段时，必须开启此选项，否则结果将严重失真 ‌‌

物理机制

‌开启大挠曲‌：求解器在迭代过程中‌实时更新刚度矩阵‌，反映变形后的几何构型，更贴近真实物理行为 ‌‌


‌关闭大挠曲‌：基于初始几何进行线性计算，忽略变形对受力路径的影响，计算效率高但精度低 ‌‌

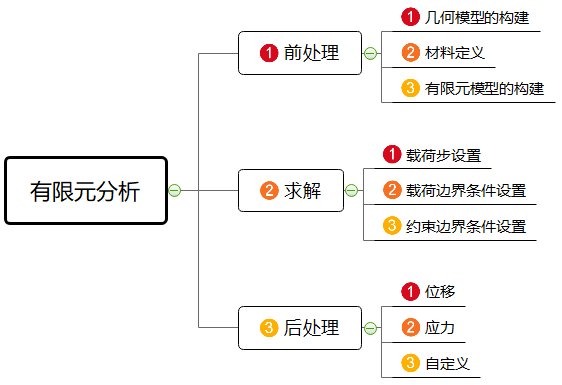

操作位置（中文版 ANSYS Workbench）

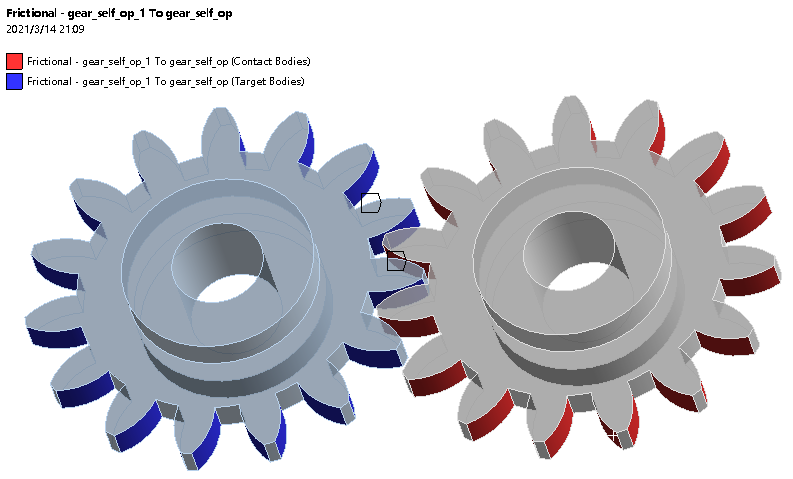

进入 ‌Static Structural（结构静力学）‌ 分析模块。

双击 ‌分析设置（Analysis Settings）‌。

在 ‌分析选项（Analysis Options）‌ 中找到 ‌“大挠曲”‌ 项。

设置为 ‌“开启”‌ 即可启用大变形效应 ‌‌


⚠️ 注意：部分梁单元（如 BEAM188）还包含独立的“大挠度”选项（如 K7 设置），需与全局开关区分 ‌‌

验证方法

可通过对比开启与关闭“大挠曲”后的结果判断其影响：

‌开启后‌：弯曲结构的位移通常‌减小‌，应力也相应降低（因力臂随变形缩短）‌‌

‌关闭后‌：结果偏大，呈现线性高估 ‌‌


例如，悬臂梁受端点力作用：

开启大挠曲：位移 ≈ 228.71 mm，应力 ≈ 2467.78 MPa

关闭大挠曲：位移 ≈ 1564.43 mm，应力 ≈ 6246.09 MPa ‌‌

相关理论背景

‌小挠度理论‌：适用于变形微小（w/t < 1/5），忽略高阶项，使用线性方程 ‌‌

‌大挠度理论‌：考虑变形对曲率和平衡方程的影响，需解‌非线性偏微分方程‌，是现代有限元非线性分析的基础 ‌‌

如需进一步了解，可参考 ANSYS 官方文档或查阅 百度百科：大挠度计算理论 ‌‌
