ansys大挠曲开不开有什么区别

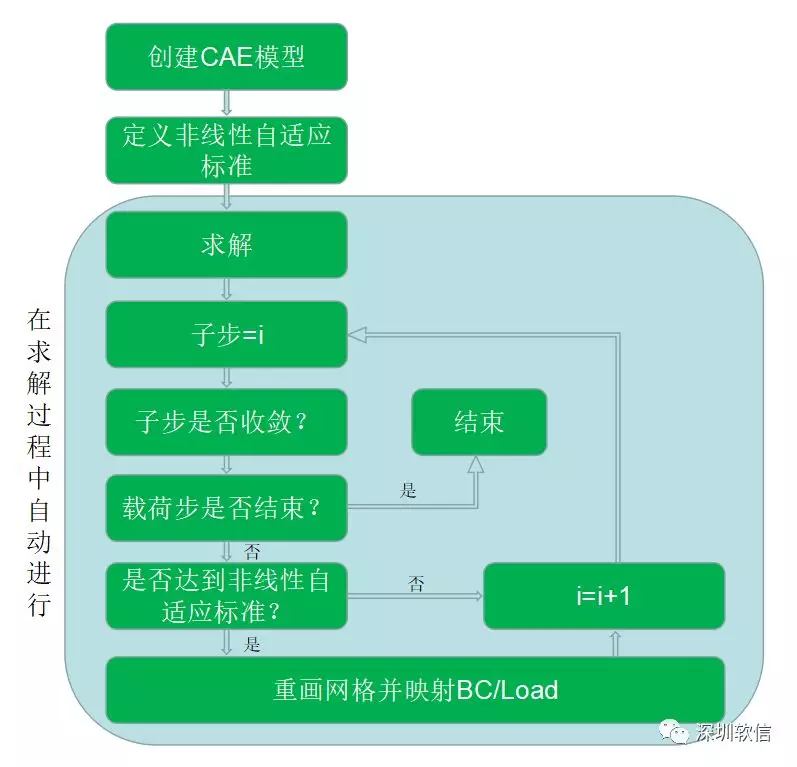

在 ANSYS 中，“大挠曲”（即 ‌大变形 / Large Deflection‌）开关的开启与否，直接影响仿真是否考虑‌几何非线性效应‌。其核心区别在于：‌是否随结构变形实时更新刚度矩阵‌，从而影响结果的准确性。

‌开启 vs 关闭大挠曲的主要区别‌

‌开启大挠曲（NLGEOM, ON）‌：

‌刚度矩阵实时更新‌：随结构变形重新计算几何关系和内力分布。

‌更符合物理实际‌：能捕捉力臂变化、刚度软化/硬化、接触状态变化等非线性行为。

‌适用场景‌：大变形（如弯曲、屈曲、薄膜拉伸）、塑性变形、接触问题、橡胶类材料等。

‌结果特征‌：位移和应力通常‌小于线性结果‌，力矩随变形减小（因力臂缩短）‌‌

‌关闭大挠曲（默认，NLGEOM, OFF）‌：

‌使用初始刚度矩阵‌：假设结构始终处于初始几何形态，忽略变形对受力路径的影响。

‌计算效率高‌：无需迭代，求解速度快。

‌适用场景‌：微小变形（应变 < 1%，位移 < 结构尺寸的 1%）‌‌

‌结果风险‌：在大变形情况下会‌显著高估位移和应力‌，甚至导致不收敛‌‌

‌何时必须开启大挠曲？‌


根据权威资料，建议开启的情况包括：

‌应变 > 5%‌（如橡胶、塑性金属、复合材料）‌‌

‌位移 / 特征尺寸 > 10%‌（如细长杆、悬臂梁、膜结构）‌‌

‌存在显著弯曲、旋转或屈曲‌（如薄壁结构后屈曲分析）‌‌

‌接触或摩擦问题‌（接触区域随变形变化）‌‌

‌预应力分析‌（如张拉结构、螺栓预紧）‌‌

‌追求极限承载力或非线性响应‌‌‌

‌操作位置（中文版 ANSYS Workbench）‌

路径：‌分析设置（Analysis Settings） → 分析选项 → 大挠曲（开启/关闭）‌‌‌

注意：“大挠曲”在此处即对应英文 ‌Large Deflection‌，是全局几何非线性开关‌‌

‌验证建议‌

可通过对比两种设置下的结果判断是否需要开启：

对同一模型分别运行：

开启大挠曲

关闭大挠曲（线性）

若‌位移或应力差异超过 5%‌，应采用开启大挠曲的结果‌‌

示例：悬臂梁端部加载，开启大挠曲后位移约 228.71 mm，关闭时达 1564.43 mm，误差极大‌‌

综上，‌大挠曲开关的核心作用是激活几何非线性‌，是否开启应基于‌变形程度和物理合理性‌判断，而非默认开启或关闭。
