ansys 混凝土钢筋拉拔

在 ANSYS 中模拟‌混凝土钢筋拉拔‌（即钢筋-混凝土粘结滑移或拔出试验）是结构工程中常见的非线性接触问题。根据当前公开资料，主流方法主要包括以下三类：

‌常用建模方法‌

‌接触分析法‌

使用 ANSYS 的 ‌点-面、面-面或点-点接触单元‌ 来模拟钢筋与混凝土之间的界面行为。通过定义摩擦系数、接触刚度等参数，可有效捕捉滑移与剥离过程。该方法适用于模拟拔出试验中的局部粘结-滑移关系 ‌‌

‌内聚力模型（CZM）‌

采用 ‌双线性内聚力模型‌ 描述钢筋-混凝土界面的开裂与滑移行为。该方法通过定义牵引-分离关系（如最大牵引力、断裂能）来模拟粘结失效，已被验证能较好拟合试验荷载-位移曲线 ‌‌

‌非线性弹簧单元（如 COMBIN39）‌

在钢筋与混凝土之间布置 ‌COMBIN39 单元‌ 模拟粘结力，通过定义非线性力-位移关系来反映粘结滑移特性。该方法计算效率高，且结果与试验吻合良好 ‌‌

‌关键建模要点‌

‌材料本构‌

混凝土：推荐使用 ‌塑性损伤模型（Concrete Damaged Plasticity）‌ 或 ‌多线性各向同性硬化模型‌ ‌‌

钢筋：采用 ‌弹塑性本构‌，考虑屈服后硬化 ‌‌

‌网格划分‌

钢筋周围区域需 ‌局部加密网格‌，以准确捕捉应力集中和界面行为 ‌‌

‌边界条件与加载‌

钢筋一端固定，另一端施加 ‌轴向位移或力控制加载‌，模拟拉拔过程 ‌‌

混凝土底面通常设为 ‌固定约束‌。


‌后处理关注结果‌

‌荷载-位移曲线‌：用于评估承载力与延性。

‌最大拉应力‌：可通过查看 ‌最大主应力（Maximum Principal Stress）‌ 判断混凝土是否开裂 ‌‌

‌界面滑移量‌：直接输出钢筋与混凝土之间的相对位移 ‌‌

‌推荐操作流程（以 ANSYS Workbench 为例）‌

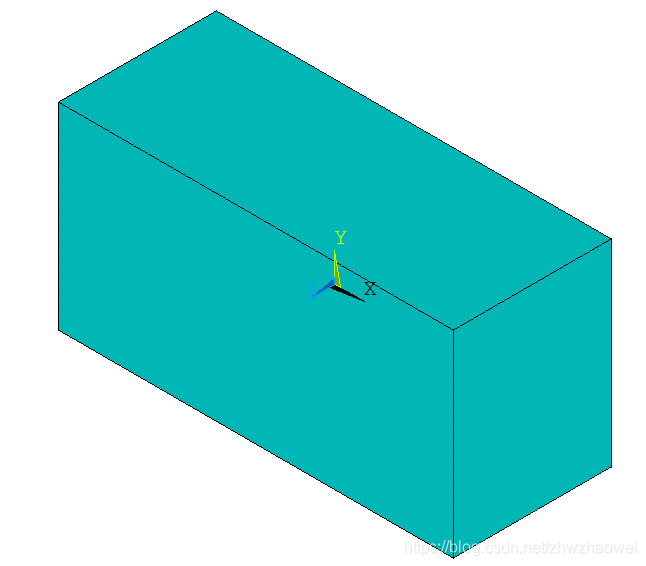

在 ‌Geometry‌ 中分别建立钢筋与混凝土实体。

在 ‌Mechanical‌ 中定义接触对（钢筋表面与混凝土孔洞表面）。

分配材料属性（混凝土 + 钢筋本构）。

使用 ‌SOLID185（混凝土）‌ 和 ‌LINK180（钢筋）‌ 单元，或采用 ‌Reinforcement 单元（Rein264）‌ ‌‌

施加约束与荷载（如位移控制拉拔）。

求解后，在 ‌Results‌ 中提取：

荷载-位移曲线（Reaction Force vs. Displacement）

混凝土最大拉应力（Maximum Principal Stress）

接触滑移（Contact Slip）

若需详细案例或命令流，可参考：ANSYS Workbench预应力钢筋模拟方法 ‌‌

上面方法均已在文献中验证有效，可根据问题复杂度和计算资源选择合适方案。
