ansys钢筋嵌入混凝土

在 ANSYS 中实现钢筋嵌入混凝土，主要有 ‌弥散式配筋‌ 和 ‌分离式配筋‌ 两类方法。根据当前（2026年）主流版本（如 ANSYS Workbench 2025 R1）及工程实践，推荐使用 ‌分离式配筋中的加强筋单元（REINF264）方法‌，因其操作简便、精度较高，且为官方推荐方式。

‌一、主要建模方法对比‌

‌弥散式配筋（Simplified）‌

不单独建钢筋几何，将钢筋特性通过体积配筋率融入混凝土单元。

适用于宏观分析，‌无法查看钢筋局部受力‌。

常用单元：Solid65（仅限经典 ANSYS，Workbench 不支持）‌‌

‌分离式配筋（Detailed）‌

钢筋与混凝土分别建模，再通过特定方式耦合。

‌更精准模拟相互作用‌，是工程常用方式。

主流实现手段包括：

‌加强筋单元（REINF264）‌ —— ‌推荐‌，Workbench 中直接设置梁单元为“Reinforcement”‌‌

‌共节点连接‌ —— 钢筋与混凝土网格共用节点，需精确几何匹配‌‌

‌绑定接触（Tie Contact）‌ —— 设置接触容差大于钢筋间距，自动绑定‌‌

‌二、推荐操作流程（ANSYS Workbench）‌

‌几何建模‌


在 ‌SpaceClaim‌ 或 ‌DesignModeler‌ 中创建混凝土实体（不挖空）。

抽取钢筋轴线，用 ‌梁单元（Beam）‌ 建模主筋、箍筋等‌‌

‌材料定义‌

混凝土：如 CONC-35MPA（Explicit Dynamics）或自定义弹塑性本构‌‌

钢筋：设为结构钢（如 STEEL 4340），弹性模量通常取 200 GPa‌‌

‌设置加强筋‌

在 ‌Mechanical‌ 中，选中所有钢筋梁单元。

在属性栏将 ‌“Behavior” → “Reinforcement”‌ 设为 ‌Yes‌，自动转换为 REINF264 单元‌‌

‌接触/连接处理‌

‌钢筋与混凝土‌：无需额外接触，REINF264 自动与宿主混凝土单元耦合‌‌

‌主筋与箍筋交叉‌：若使用梁单元，建议设置 ‌绑定接触（Bonded Contact）‌，接触容差 ≥ 轴线距离‌‌

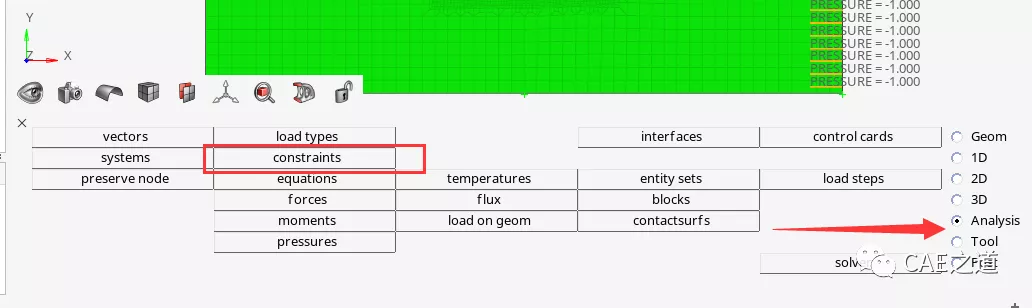

‌分析设置‌

静力学分析（Static Structural）即可满足多数需求。


显式动力学（Explicit Dynamics）可用于断裂、冲击等非线性问题‌‌

‌结果查看‌

混凝土应力/变形可直接在 Mechanical 中查看。

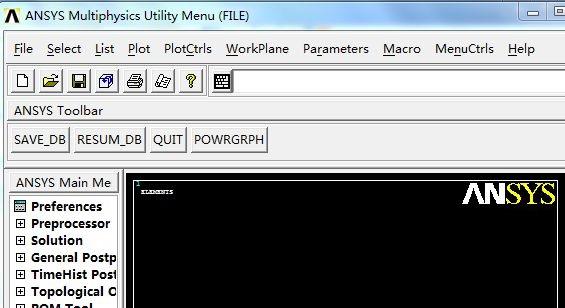

‌钢筋结果需通过命令流导出至 Classic ANSYS 查看‌：

apdl

esel,s,ename,,

/eshape,

plnsol,s,eqv

‌三、注意事项‌

‌Workbench 20+ 不支持 Solid65‌，避免使用该单元‌‌

REINF264 ‌不能直接输出钢筋应力‌，需结合经典界面查看‌‌

复杂交错钢筋可使用 ‌SCDM 连接工具‌ 或 ‌节点共享‌ 简化几何‌‌

如需详细案例操作，可参考以下资源：

ANSYS Workbench 钢筋混凝土建模案例（知乎）
