ansys模态刚度

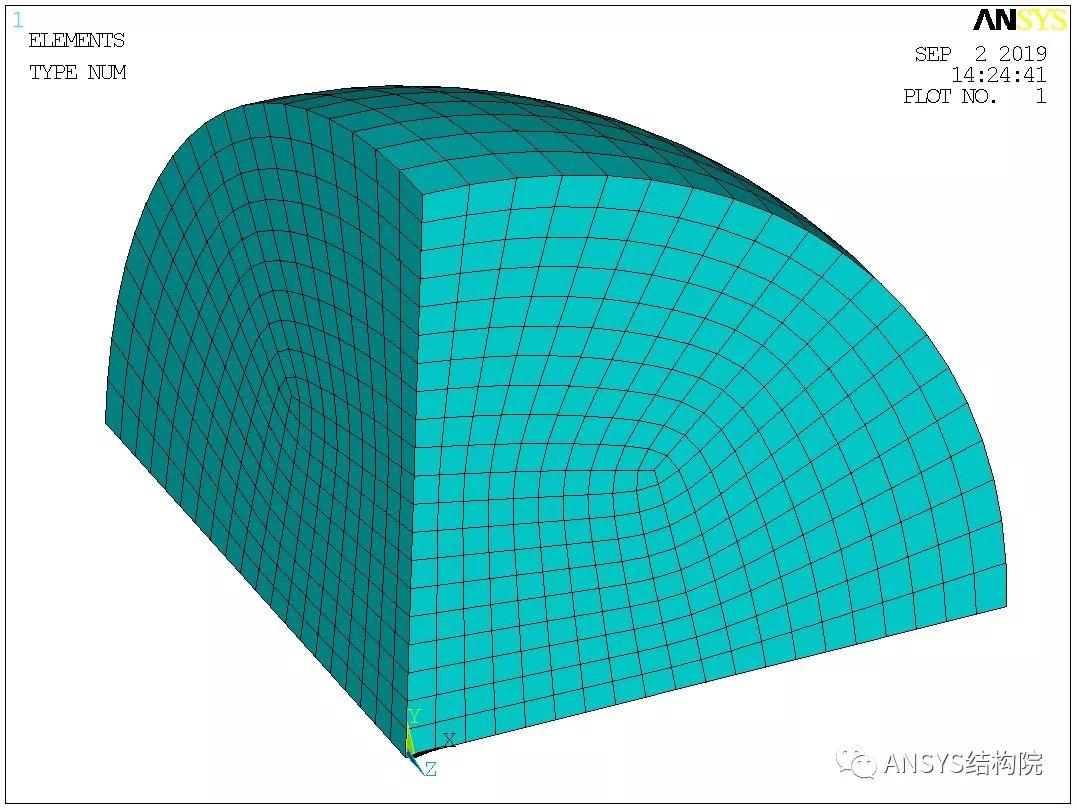

在 ANSYS 模态分析中，“模态刚度”是指‌各阶模态对应的等效刚度特性‌，用于描述结构在特定振型下抵抗变形的能力。它与固有频率直接相关：‌模态刚度越大，对应的固有频率越高‌；反之亦然 ‌‌

‌模态刚度的核心要点‌

‌物理意义‌：模态刚度反映的是结构在某一阶振型下的整体刚度贡献，是模态参数之一（其他包括模态频率、模态质量、模态向量、模态阻尼等）‌‌

‌计算依据‌：在 ANSYS 中，模态刚度通常由系统刚度矩阵和质量矩阵通过特征值问题求解得到，其值与对应模态的固有频率平方成正比：𝜔𝑛

=𝐾𝑛𝑀𝑛ωn​=Mn​Kn​​其中𝜔𝑛ωn​为第𝑛n 阶固有圆频率，𝐾𝑛Kn


​

为模态刚度，𝑀𝑛Mn​为模态质量 ‌‌

‌工程应用‌：

评估结构刚度分布；

识别对动力响应贡献较大的模态（高模态刚度常对应高频局部变形）‌‌

用于模态叠加法中的阻尼设置（如结合刚度系数和质量系数设定等效阻尼）‌‌

‌如何获取模态刚度？‌

ANSYS ‌不直接输出“模态刚度”数值‌，但可通过以下方式间接获得：

‌通过模态分析结果计算‌：

提取固有频率𝑓𝑛fn​（单位 Hz），计算𝜔𝑛=𝜋𝑓𝑛ωn​

=2πfn​


从模态分析中获取模态质量𝑀𝑛Mn​（可通过 SET, NEXT + PRRSOL 查看）；

利用公式𝐾𝑛=𝑀𝑛⋅𝜔𝑛

Kn​=Mn​

⋅ωn​计算模态刚度 ‌‌

‌导出全局刚度矩阵后处理‌：

使用 HBMAT 命令导出刚度矩阵为 Harwell-Boeing 格式；

用 MATLAB 或 Python 将稀疏 HB 格式转换为完整矩阵；

对每阶振型{𝜙}𝑛

{ϕ}n
​

计算𝐾𝑛={𝜙}𝑛𝑇[𝐾]{𝜙}𝑛Kn​

={ϕ}nT​[K]{ϕ}n​

‌‌

‌使用后处理工具‌：

ANSYS Workbench 中可通过 Modal Results 查看各阶模态的参与因子、应变能等，间接推断刚度贡献 ‌‌

‌注意事项‌

模态刚度是‌等效标量值‌，不代表局部真实刚度；

在非线性或预应力模态分析中，模态刚度会因初始应力状态而改变（如应力刚化使刚度增大、频率升高）‌‌

若需精确设置局部刚度（如弹簧单元的 k11、k21 等），需通过实常数或 MATRIX27 单元定义，并确保对称性 ‌‌

如需操作示例或命令流模板，可参考：ANSYS模态与刚度矩阵提取实战 ‌‌
