ansys压电在哪里

在 ANSYS 中进行压电仿真，主要通过以下两种方式实现，具体取决于所使用的界面和版本：

‌1. ANSYS Workbench（图形化界面）‌

‌位置‌：在 Workbench 平台中，压电分析通常依赖于 ‌Piezo & MEMS ACT 扩展插件‌。

‌操作路径‌：

打开 ANSYS Workbench。

在左侧“工具箱”（Toolbox）中查找 ‌“Piezo & MEMS”‌ 或类似名称的插件。

若未显示，需手动安装该插件（通常随 ANSYS 安装包提供，但默认不启用）‌‌

安装后，可拖拽“Piezoelectric”模块到项目流程图中，用于结构-电场耦合分析。

⚠️ 注意：该插件在较新版本（如 v190 及之后）中可能需单独激活或从旧版本（如 v180）复制安装 ‌‌

‌2. ANSYS Mechanical APDL（命令行界面）‌


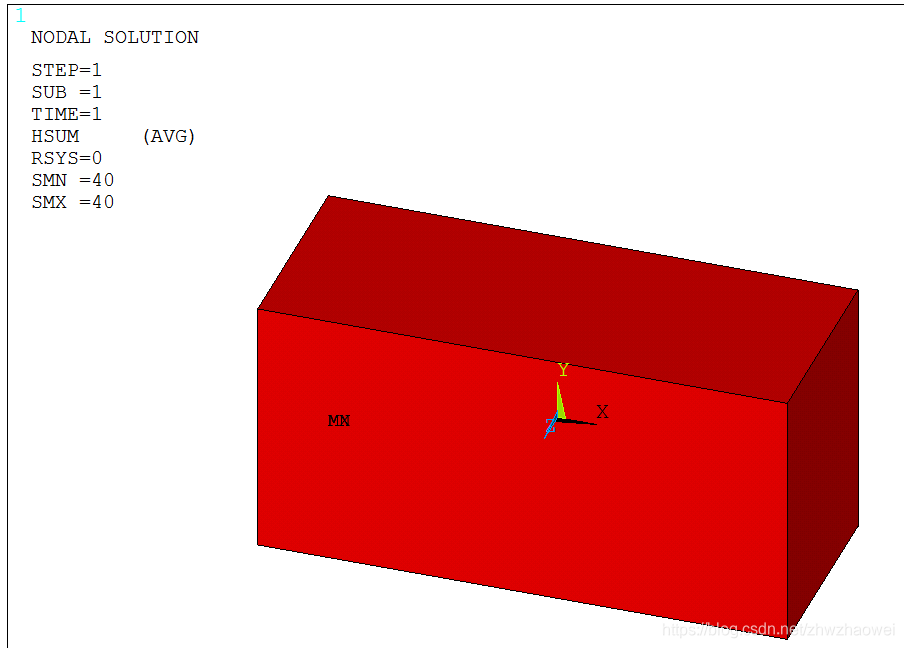

‌位置‌：在 Mechanical APDL 环境中，压电分析通过 ‌耦合场单元‌（如 SOLID5、SOLID98、SOLID226）实现。

‌关键步骤‌：

启动 ‌Mechanical APDL‌（非 Workbench）‌‌

在菜单栏选择 ‌Preferences → Coupled Field‌ 以启用耦合场分析 ‌‌

定义单元类型为压电专用单元（如 SOLID5）‌‌

在 ‌Engineering Data‌ 或 MP、TB 命令中输入压电材料参数（刚度矩阵 [C^E]、压电矩阵 [e]、介电常数矩阵 [ε^S]）‌‌

‌3. 材料参数输入位置（通用）‌

无论使用哪种界面，压电材料参数均需在 ‌材料属性设置‌ 中输入：


‌Workbench‌：双击 ‌Engineering Data‌ → 选择材料 → 展开 ‌Piezoelectric‌ 选项卡 ‌‌

‌APDL‌：使用命令如 TB,PIEZ 定义压电矩阵，MP 定义弹性与介电常数 ‌‌

‌总结‌

‌图形化操作‌ → 使用 ‌Workbench + Piezo & MEMS 插件‌。

‌命令行操作‌ → 使用 ‌Mechanical APDL + 耦合场单元‌。

‌核心材料参数‌ 必须在 ‌材料属性设置界面‌ 中正确输入，包括刚度、压电和介电矩阵 ‌‌

如需具体操作演示，可参考以下资源：

ANSYS Workbench压电致动器仿真（CSDN）

用ANSYS软件分析压电换能器入门（人人文库）
