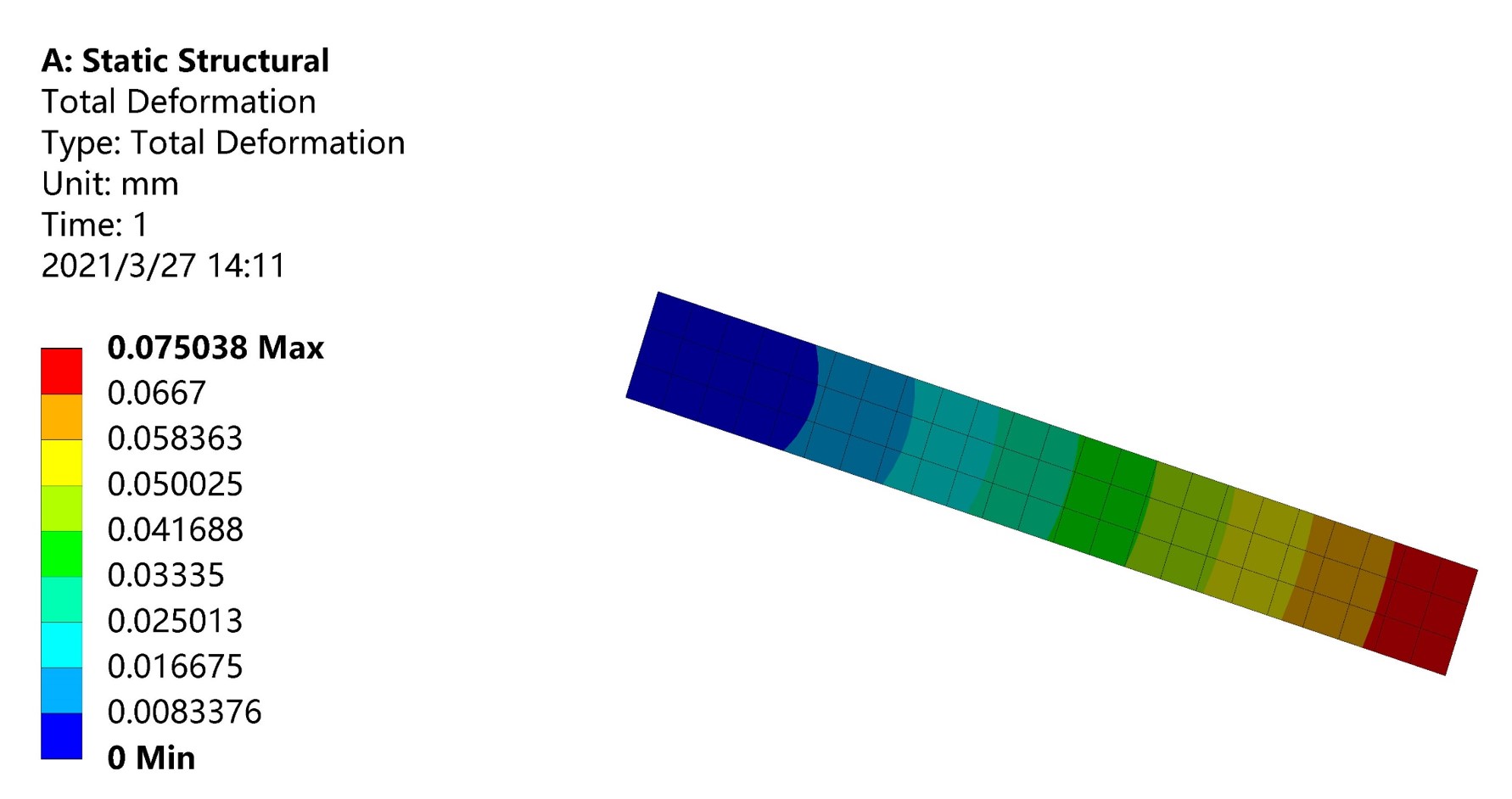

ansys如何保存为sect文件

在 ANSYS 中将自定义梁截面保存为 .sect 文件，主要通过 ‌APDL（ANSYS Parametric Design Language）‌ 命令实现。以下是标准操作流程：

‌保存为 .sect 文件的步骤‌

‌创建截面几何模型‌

在前处理器（PREP7）中，建立与目标梁截面一致的 ‌2D 平面几何‌（如矩形、工字形、梯形等）。

使用 RECTNG、BLC4 或线命令（L）构建形状。

‌划分网格‌

分配材料属性（即使仅用于几何定义，也需设置，如弹性模量）：

apdl

MP,EX,1,2.1e5 ! 钢材弹性模量

选择单元类型（推荐使用 PLANE82）：

apdl

ET,1,PLANE

设置网格尺寸并划分：


apdl

ESIZE,0.5 ! 单元边长

AMESH,ALL ! 划分所有面

‌保存为 .sect 文件‌

使用 SECWRITE 命令导出截面：

apdl

SECWRITE,filename,sect,,

filename：自定义文件名（如 my_beam），生成文件为 my_beam.sect。

最后一个参数 1 表示保存为 ‌网格划分后的详细截面格式‌。

‌验证与使用‌

读取截面时使用：

apdl

SECREAD,filename,sect,,


可视化检查：

apdl

SECPLOT,1,1 ! 显示截面1的网格

‌注意事项‌

‌文件路径‌：确保 SECWRITE 和 SECREAD 的工作目录一致，或指定完整路径。

‌网格限制‌：部分旧版本 ANSYS 要求截面区格数 ≤ 250 个 ‌‌

‌Workbench 环境‌：若在 ANSYS Workbench 中使用，可通过 External Model 导入 .sect 文件，或在 Mechanical 的命令行中插入 SECREAD ‌‌

‌参考来源‌

‌‌

均确认使用 SECWRITE 命令保存截面为 .sect 文件。

官方 ANSYS APDL 命令手册中 SECWRITE 的语法与此一致。
