ansys刚度强度分析

在 ANSYS 中进行‌刚度与强度分析‌，通常基于‌有限元方法（FEM）‌，通过结构静力学分析（Static Structural）评估结构在载荷作用下的变形（刚度）和应力（强度）。以下是关键要点：

‌核心概念区分‌

‌强度‌：指结构抵抗破坏的能力，主要看‌最大应力‌是否低于材料屈服强度。

‌刚度‌：指结构抵抗变形的能力，常用‌单位载荷下的位移量‌或‌变形量/载荷比‌来衡量。

材料属性中，‌弹性模量（E）‌直接影响刚度，而‌屈服强度‌用于判断强度是否达标 ‌‌

‌典型分析步骤‌

‌几何建模‌

使用 DesignModeler 或导入 CAD 模型（如 Parasolid *.x_t 格式）‌‌

‌定义材料属性‌


输入弹性模量、泊松比、屈服强度等。例如钢材常用：

弹性模量：2.00E+11 Pa

泊松比：0.

屈服强度：235–785 MPa（视牌号而定）‌‌

‌网格划分‌

推荐使用高阶单元（如 SOLID186）提高精度；关键区域局部加密 ‌‌

‌施加约束与载荷‌

固定支撑（Fixed Support）模拟约束；集中力/力矩模拟实际载荷 ‌‌


‌求解与后处理‌

查看 ‌等效应力（Von Mises）‌ 判断强度；

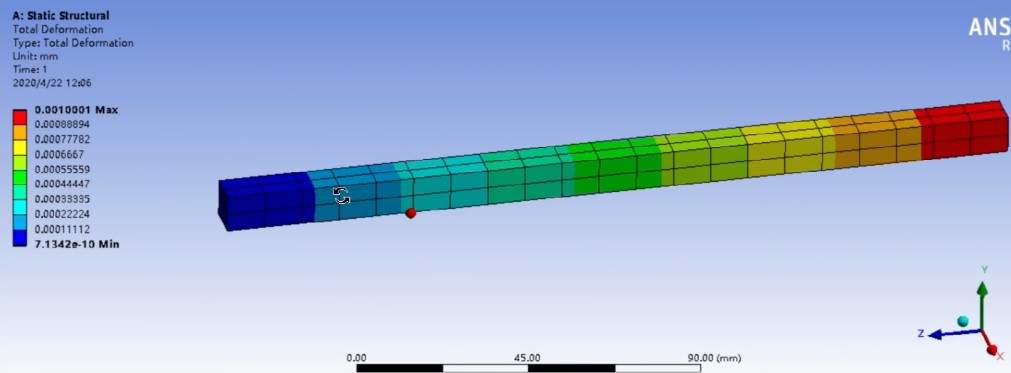

查看 ‌总位移（Total Deformation）‌ 评估刚度；

必要时进行‌网格收敛性验证‌ ‌‌

‌常见误区与注意事项‌

❌ ‌仅关注最大应力‌：忽略变形模式、应力集中和刚度表现 ‌‌

✅ ‌正确识别应力集中 vs 应力奇异‌：

应力集中：几何突变处，网格加密后应力趋于稳定；

应力奇异：尖角处，应力随网格加密无限增大，无工程意义 ‌‌

✅ ‌刚度评估方法‌：施加单位载荷，测量关键点位移，计算 ‌刚度 = 载荷 / 位移‌ ‌‌

‌典型应用场景‌

‌车架分析‌：评估弯曲与扭转刚度，最大应力是否接近屈服强度 ‌‌

‌机械臂/悬臂梁‌：通过不同材料对比变形量，优化结构刚度 ‌‌

‌轴系扭转‌：计算扭转刚度 KT，影响传动系统动态响应 ‌‌

如需实操学习，可参考以下资源：

ANSYS 结构强度、刚度、稳定性分析理论与工程实例分析 ‌‌

ANSYS Workbench 刚度强度分析入门案例（悬臂梁） ‌‌
