以下是基于公开资料整理的 ANSYS Meshing 教程核心内容，适用于初学者和中级用户，涵盖主流操作流程、关键设置及实用技巧。
一、基础操作流程
启动与几何导入
打开 ANSYS Workbench。
在 Toolbox 中拖入 Component Systems → Mesh 创建网格分析项目。
右键 Geometry → Import Geometry → 选择模型文件（如 .x_t、.stp）
设置物理环境
在 Details of “Mesh” 面板中，将 Physical Setup 设置为 CFD 或 Structural，以自动适配默认网格参数
全局尺寸控制
在 Sizing 中设置：Element Size：全局平均边长。
Growth Rate：通常设为 1.2（CFD推荐）
Size Function：建议选 Curvature and Proximity，以自动加密曲率和间隙区域
局部尺寸控制（关键！）
右键 Mesh → Insert → Size Control，可针对特定面/体设置：Face Size / Body Size：指定局部网格密度。
Curvature：控制圆角/曲面网格细分数（默认 Curvature Normal Angle = 18°）。
Proximity：处理窄缝，设置 Cells Per Gap = 2~4
生成表面网格
右键 Mesh → Generate Surface Mesh，检查是否有未封闭区域或法向错误
添加边界层（CFD必备）
右键 Mesh → Insert → Inflation。
在 Details 中：Scope → Geometry：选择流体壁面。
Definition → Boundary：选择对应边线。
First Layer Thickness 或 Aspect Ratio 根据 y+ 要求设定
生成体网格
选择体网格方法：四面体（Tetrahedrons）：通用，适合复杂几何。
六面体主导（MultiZone / HexCore）：精度高，需几何较规则。
扫掠（Sweep）：仅适用于拉伸类几何
右键 Mesh → Generate Mesh
二、推荐学习资源
视频教程
从小白到大神系统学习 Ansys Fluent Meshing 教程（B站，2022年发布，涵盖界面与基础操作）
Ansys Meshing应用基础教程(上)（百度好看视频，2025年更新）
书籍参考
《ANSYS Workbench中文版超级学习手册》第3章详细讲解 Meshing 平台，涵盖参数化、自动化及多物理场应用
可在 QQ阅读 查看部分章节
官方文档
ANSYS 官网提供 Fluent Meshing 快速入门指南：Fluent Meshing in 15 Minutes
三、常见问题提示

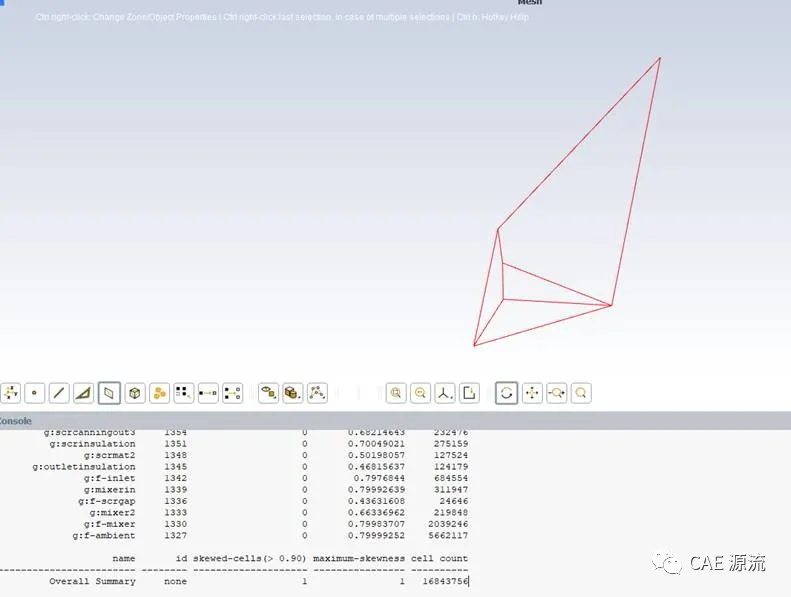

网格质量差：检查 Skewness 和 Aspect Ratio，避免过度拉伸单元。
边界层未生成：确保已正确选择 Wall 边界，且 Inflation 设置在 CFD 物理环境下启用
扫掠失败：确认源面与目标面拓扑匹配，或尝试 Manual Source 手动指定
如需具体操作演示（如边界层设置、圆柱体网格划分），可进一步说明应用场景。
