当前位置：服务支持 >  软件文章 >  CREO 3.0绘制6206深沟球轴承的三维建模步骤

CREO 3.0绘制6206深沟球轴承的三维建模步骤

阅读数 2032
点赞 82
article_banner

6206轴承

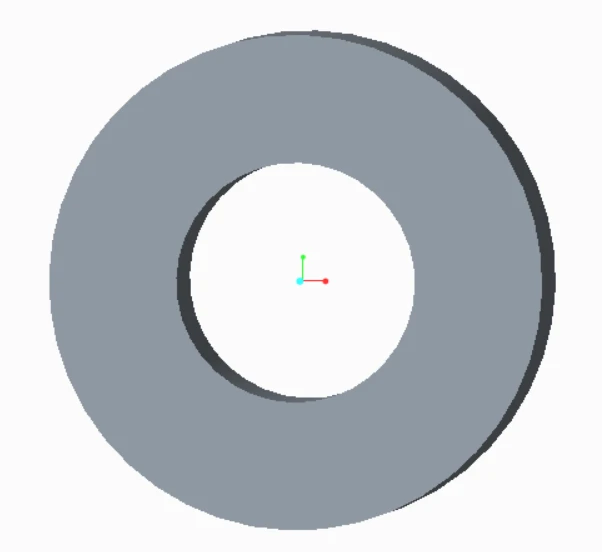

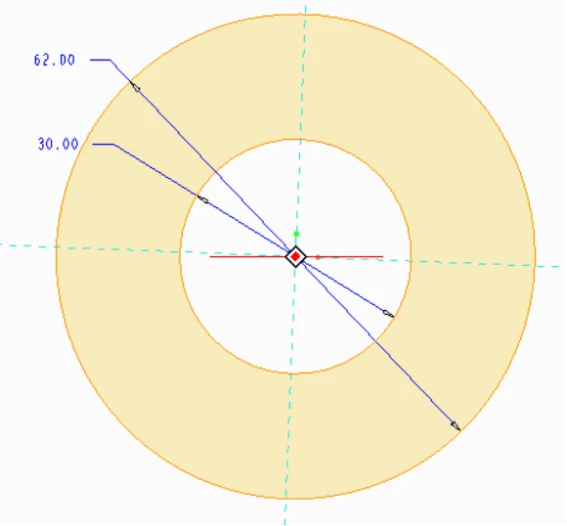

查表得内径30，外径62，厚度16 【草绘】内径和外径，对称拉伸16

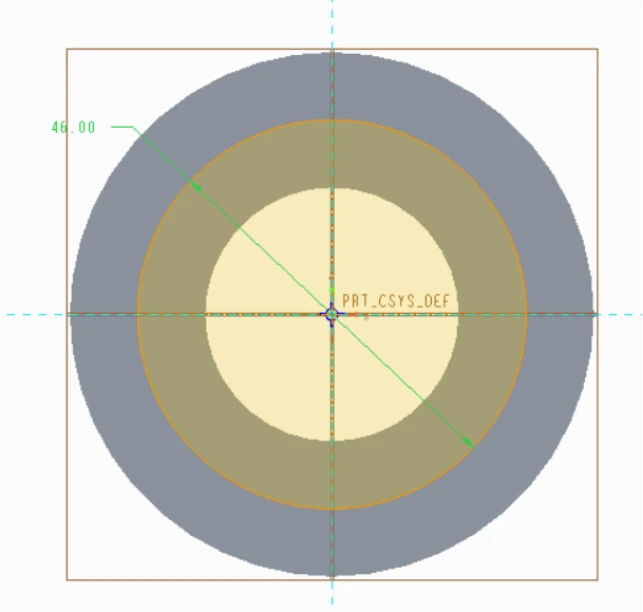

在中心平面【草绘】一条扫描线。直径为（62-30）/2+30=46。

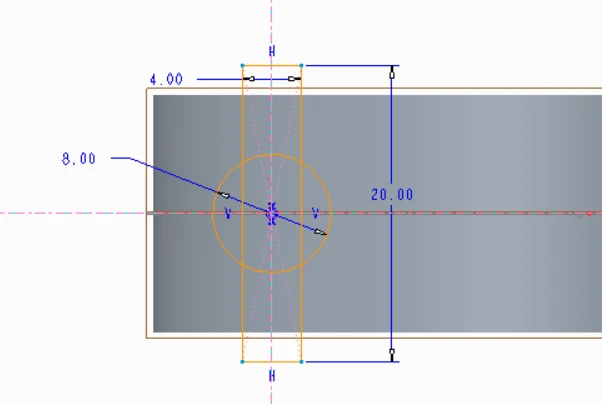

在【扫描】截面中草绘一个直径为8的圆和一个中心矩形

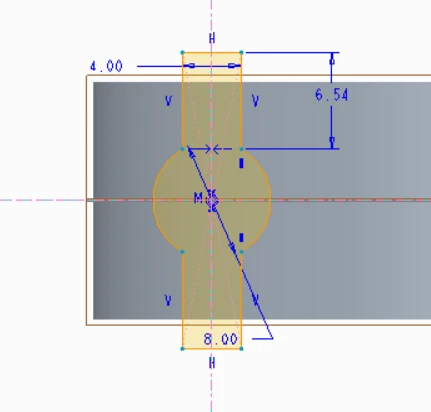

删掉多余曲线

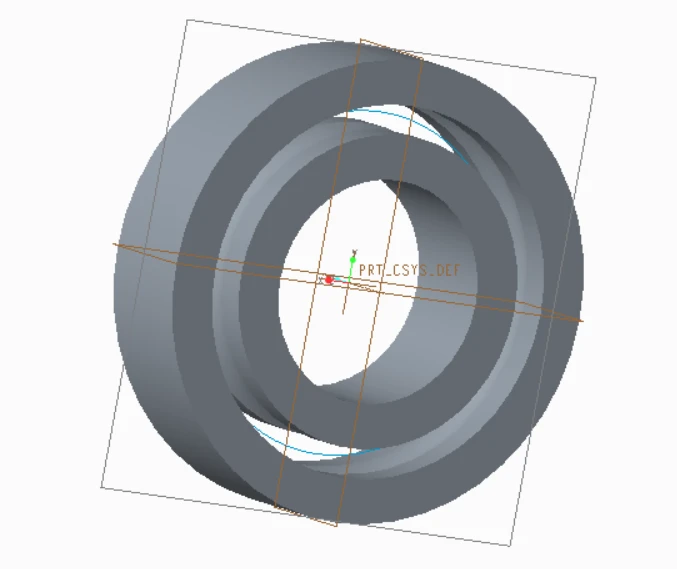

【扫描】选择去除材料，效果如下

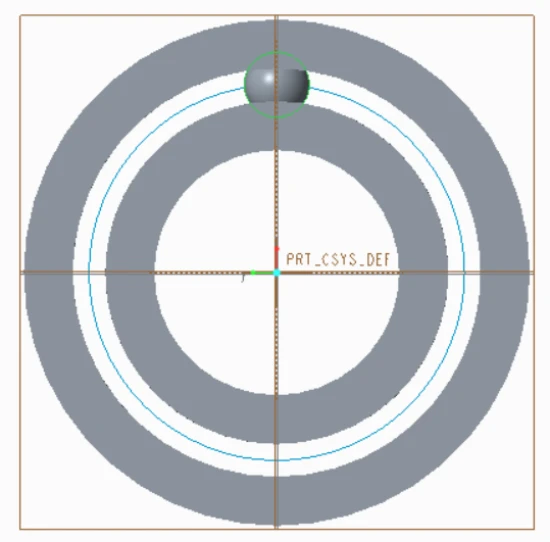

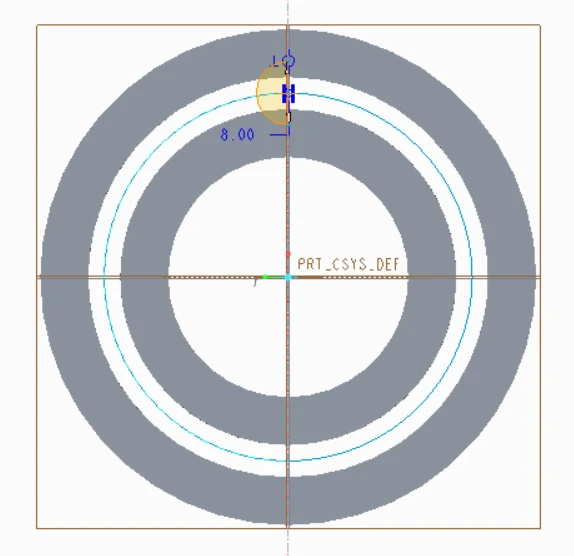

【选转】在中心平面绘制中心线和半圆。

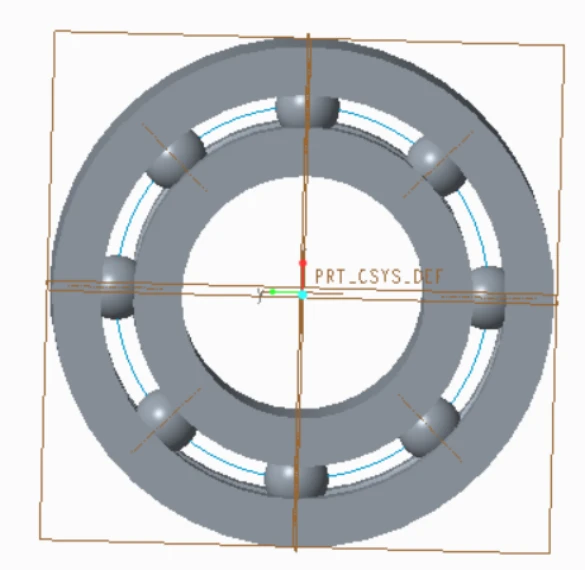

按轴【阵列】8个。



免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
