Proe/Creo叶轮绘制步骤详解

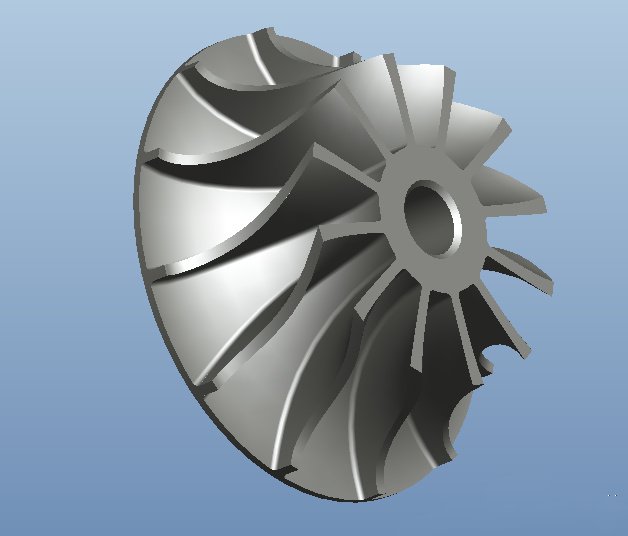

完成的模型如上。

1、做个基础台子

这个很简单的，只要做个旋转曲线旋转一下就出来了，下面说重点

2空间曲线

最重要的是叶片造型，我的思路是先建立沿基础的曲线和最后比较接近于叶片外围的曲线，然后封闭成叶片曲面，加厚，最后在把多余的料切除掉。

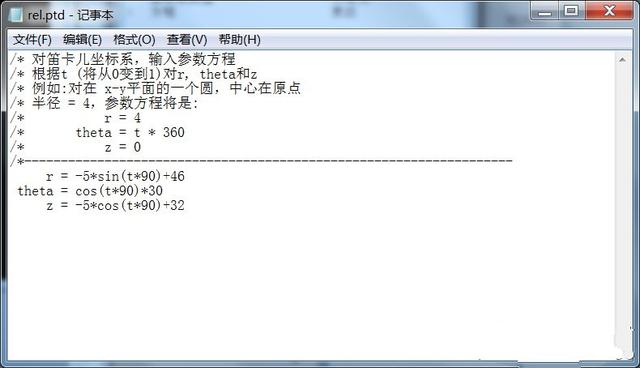

先建立坐标，x、y方向不用管，z方向与基础台子小圆方向一致。建立曲线，选择从方程，选择柱坐标系，然后弹出可以编辑的文本框，

从xz(或yz)平面建立一个4分之一的圆弧，在xy平面方向(theta)让曲线偏移30°，之所以用cos(t*90)，是想让曲线一开始时候平行于x轴或y轴。

第二根曲线，也是同一个公式，仅仅半径小一些，

然后把两根曲线相连。分别在这两个曲线的首端和尾端加点，然后相连。这样就有四条曲线（两根是直的）。

插入混合边界命令，第一链选第一根和第二根曲线，第二链选后面连的两根直线。

这一系列的步骤是最关键的，楼主并不知道叶片的型线，也没有可以拟合的点的数据，在试过很多曲线后，找到的最接近这种形状的曲线了。

3实体叶片

对刚才的混合边界的曲面加厚处理。点编辑，加厚，厚度自选，就是说比平台多从出来一点，方便后面切掉，整齐一些。

阵列。将混合边界和加厚特征组成组，然后阵列，数量和角度，自己调，嘻嘻。

切除不需要的模型。直接建了个旋转，把不需要的都切了，这样整齐一些。

4完善模型

叶轮的中心孔，开个孔，另外倒圆角和倒角，加键槽啊啥的。然后把前面的曲线点啊啥的，统统放到新建层里，隐藏起来。

这些都是比较次要的，这里，就偷懒一下，让各位去试试吧。下面是成果：
