Creo建模瑜伽球轴阵列技巧：带刺球体初级教程

在3D建模过程中，一些相似相同的特征，我们可以用阵列来实现快速建模，阵列的类型有很多，每个类型的阵列都有它的规则，了解阵列的基本用法后，怎么去灵活运用呢？李老师在这里为大家制作了瑜伽球的教程，主要知识点有轴阵列，偏距，镜像几何等

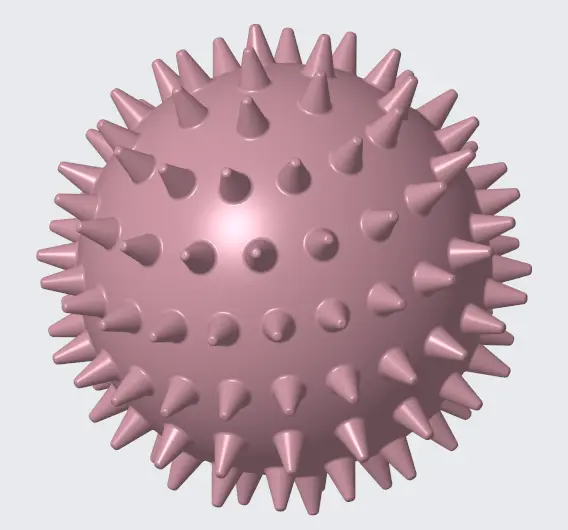

话不多说，来我们先看看案例效果.

●操作方法

第1步：当然是要把主特征先画出来，主特征就是里面的圆球。建模时总体思路也是如此，把比较大的特征先做出来，小的细节再加上去。跟学时可以参考素材，没有素材的小伙伴可以关注我们领取哦！

具体步骤：左键点击旋转命令→选择front面作为草绘面→在right面上做中心线作为旋转轴→点击圆工具在中心画一个φ100mm的圆形→删除一半，再封闭起来→打钩确定生成球形（如下图所示）

第2步：切掉一半，留下半圆（这里为什么不直接旋转成半圆呢？因为我们要让半圆形成一个大面，而不是两个面组成的圆，为第3步偏距做准备）

具体步骤：点击front面→点击实体化→选择移除材料→打钩确定

第3步：点击半圆的平面，利用“壳”命令，形成料厚为2mm的壳体。这里的料口为什么是2mm，我会在后面的教程讲解，请各位精神小伙记住，我们是面向工作的操作，做的模型最终是要做出产品来，而不是仅仅画出外形。

具体步骤：选择平面→点击“壳”命令→输入2→打钩确定生成

第4步：利用偏距命令，再顶部做出第一个凸点，参数见图片说明。

具体步骤：选择球面→点击“偏距”命令→选择第二个子命令（具有拔模特征）→进入草绘→在中心画一个φ8mm的圆形，打钩确定退出草绘→调整参数如图→打钩确定生成特征（这里我们可以用多种方式做出这个特征，比如旋转等命令）→再倒圆角

第5步：建立基准中心线，为轴阵列做准备。

具体步骤：选择front面与top面（按住Ctrl键）→点击“轴”命令→打钩确定生成

第6步：复制凸点所有面

具体步骤：点选凸点面，选择时按住Ctrl键→Ctrl+C，Ctrl+V复制粘贴→打钩确定

第7步：阵列特征

具体步骤：点击第6步特征→点击旋转→点击轴阵列→选择第5步产生的轴→输入参数如图→打钩确定

第8步：先用right面和top面建立基准轴，复制第二个凸点并阵列，阵列的参数如图。这里一定要先复制

具体步骤：复制第二个凸点→点击阵列→选择轴阵列→选择第1步产生的轴→输入参数如图→打钩确定

第9步：实体化第一个复制，参照阵列。

具体步骤：点击阵列的第一个特征→实体化→点击阵列→参照阵列→打钩确定

第10步：剩下的凸点按照第8-9步的方法做出来，具体步骤省略，参数如下图，球的一半就做好了

第11步：复制实体曲面，以front面镜像。（这里的镜像并不是镜像的特征，而是几何。）

具体步骤：点击实体的面，右键三秒，再选择实体曲面→Ctrl+C，Ctrl+V复制粘贴→点击“镜像命令”（隐藏原始几何）→打钩确定→选择镜像曲面几何→实体化→打钩确定
