提升曲面质量：Proe带曲面应用技巧

提升Proe曲面质量，关键不在面多，而在衔接关系。做带曲面（如汽车门板、手机电池盖）时，优先保证边界连续。相邻面尽量做到G1（相切）或G2（曲率）连续，避免生硬的G0硬碰硬。

控制点布线要顺，少加点，防止面起皱。用边界混合时，先定好主链和交叉链，链选干净，过渡才自然。若曲面出现鼓包，尝试调整链的起点或加内部曲线引导。

最后用曲面分析工具（如斑马线、高斯曲率）检查，条纹不乱、无尖点才算过关。实体化前先合并修补破面，能大幅降低失败率，让模型既好看又好改。

方法:

1.下图是模型最初的状态。

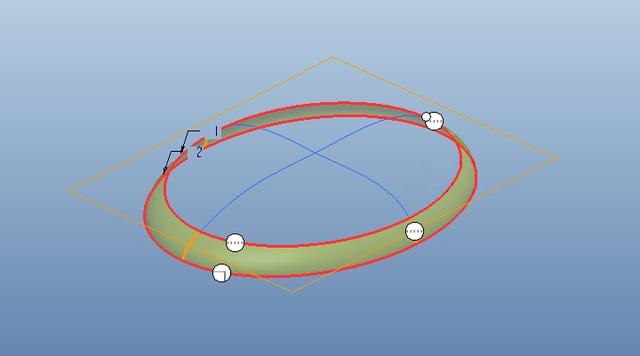

2.点击【边界混合】，，创建出下面的曲面。

完成。

3.首先我们直接利用边界混合创建出剩余的曲面，如下图所示。

4.点击【分析】-【几何】-【着色曲率】，选择边界混合曲面2进行分析。如下图红色圆圈所示，尖角处产生了收敛。

如何处理这种收敛呢？这时候带曲面就派上用场了。

5.点击【插入】-【模型基准】-【带】，首先我们需要定义基础曲线，所谓基础曲线就是带曲面所穿过的曲线。如下图所示，我们选择箭头所指的曲线作为基础曲线。

接下来定义参照曲线。参照曲线与基础曲线相交且带曲面与其相切。因此我们按住Ctrl选择下图蓝色箭头所指的两段曲线作为参照曲线。

这样我们就成功的创建了带曲面。

6.我们再次点击【边界混合】，创建下面的全面。注意下图红色箭头所指的边界设置为与带曲面相切。

7.再次对曲面进行分析，我们发现尖角处不在收敛了。
