Creo曲面设计中“带”的作用与应用

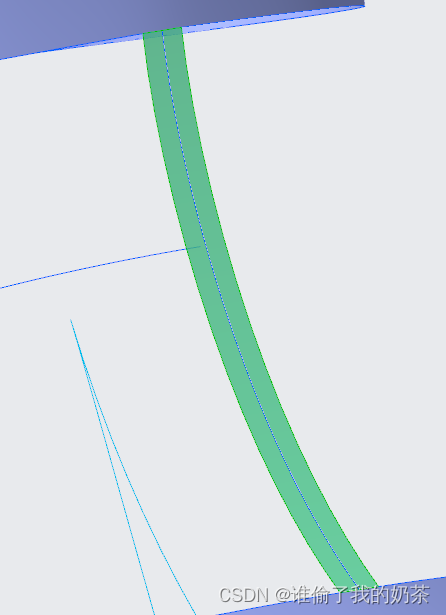

下图这个是“带”。（只是和线先切，不能和面相切，需要复制上下线）

目前个人知道的作用是，“带”是连接两个曲面之间不能相切是所用的。。

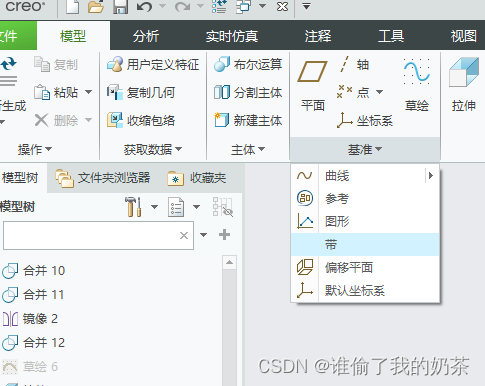

1.“带”的位置在此处

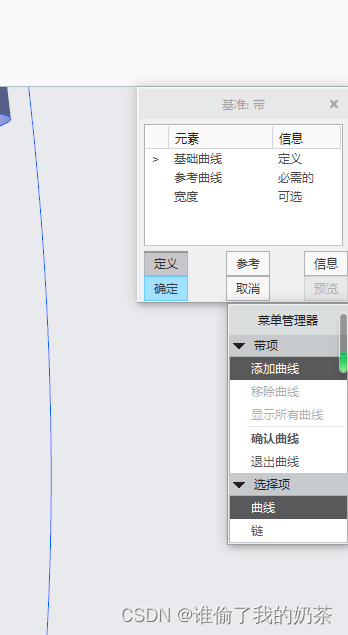

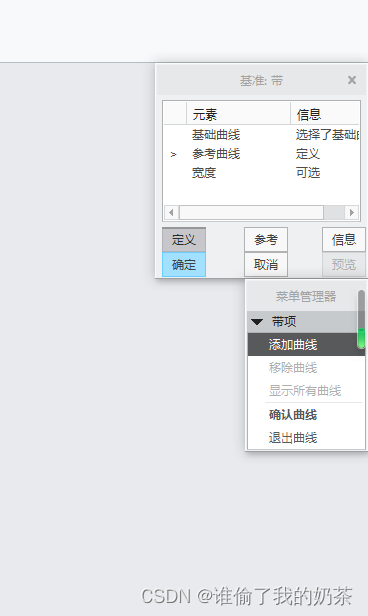

2.点击去后会出现在这一些选项框

3.选择需要的线创建带

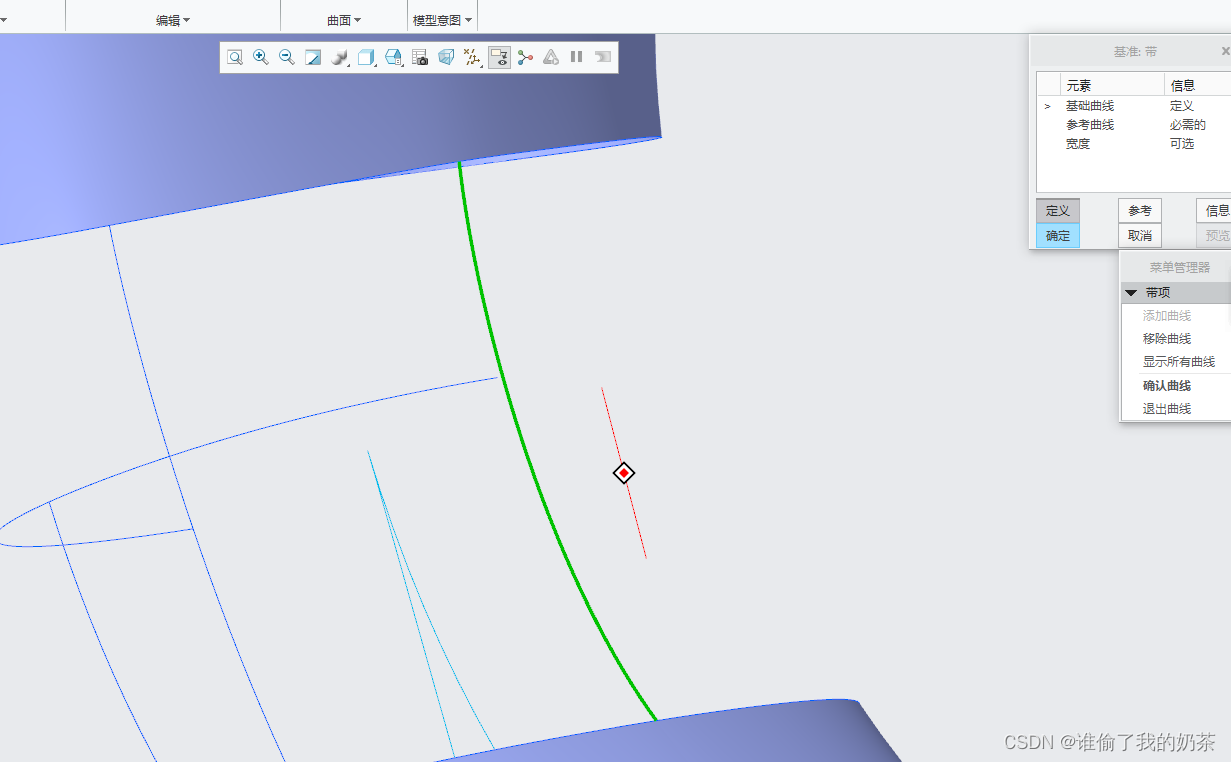

4.按中间，然后在选择上下两侧的线，在按一下中键。

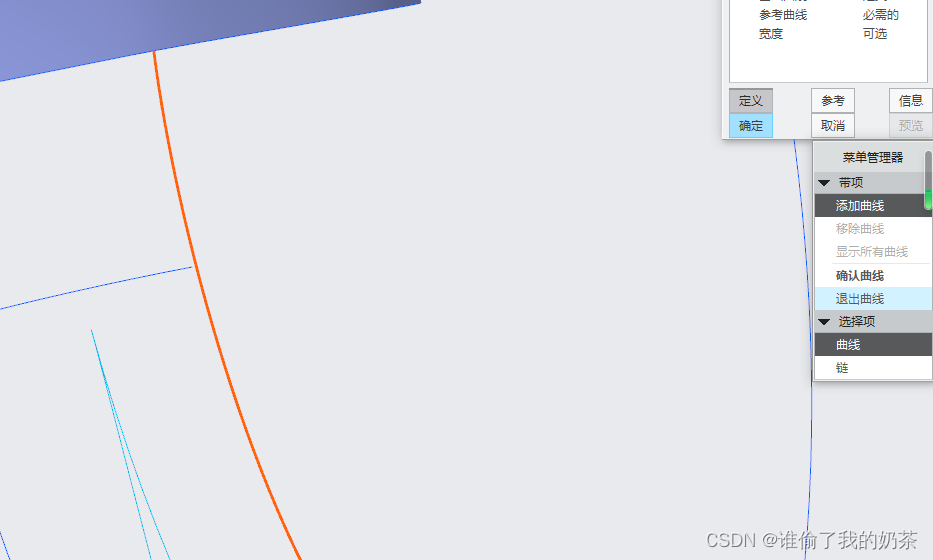

出现添加曲线选项

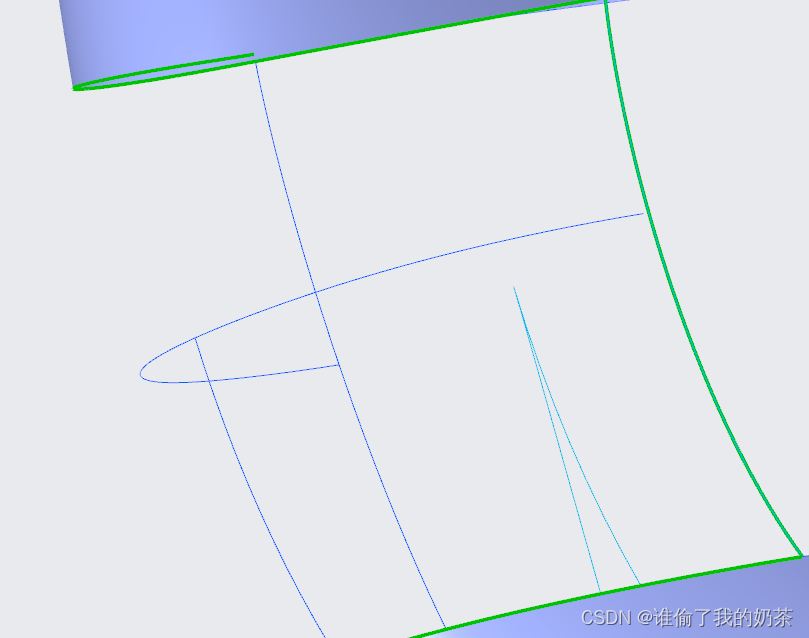

5.按住ctrl键选择上线两条曲线。

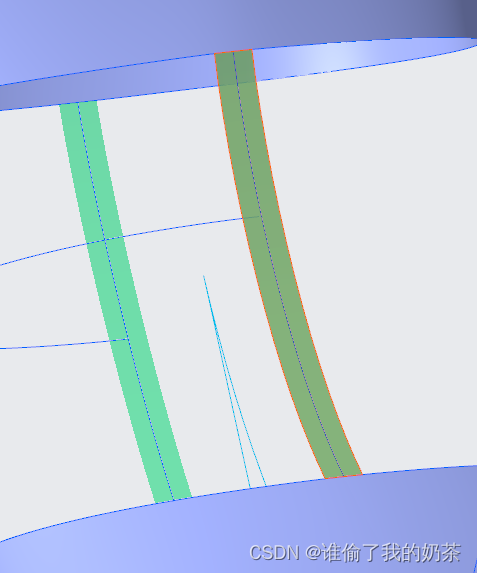

然后再按两下中键，就生成带了

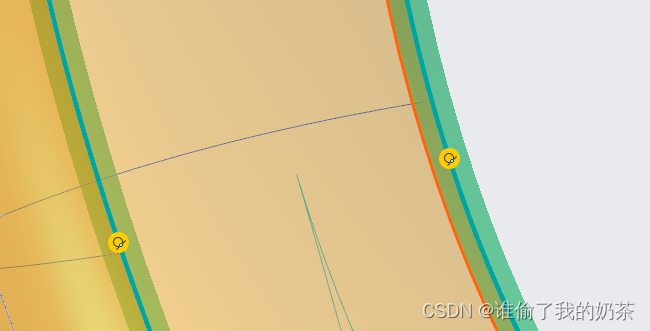

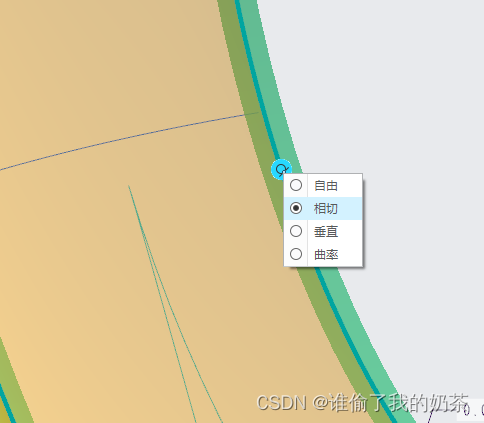

6.边界混合就可以选择相切

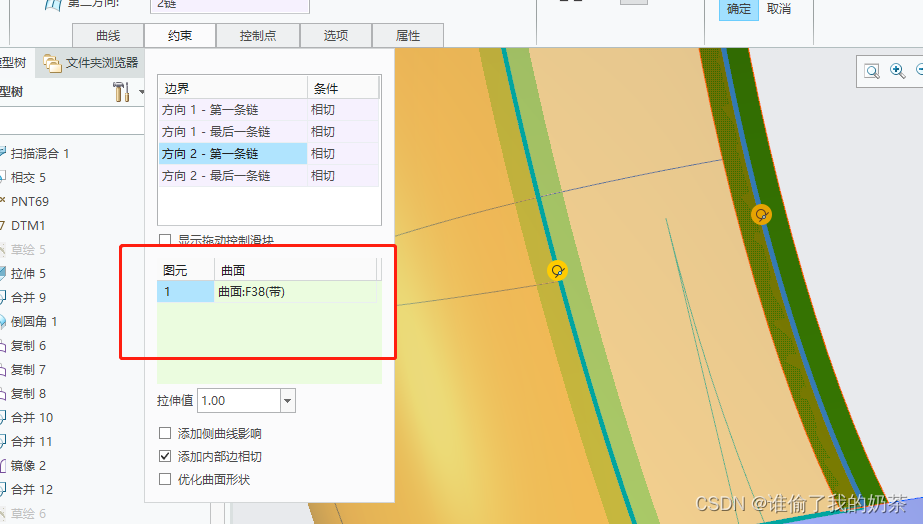

7.相切后需要点下-约束-相应的--图元--曲面--哪里关联带，点一下红色那个框，在点一下曲面上的带即可。

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
