Creo螺旋扫描技巧：多股线建模详解

螺旋扫描用来做螺纹或者弹簧，利用关系工具适当扩展，可以应用得更广泛。


  多股线，双绞线，电缆都是类似形状

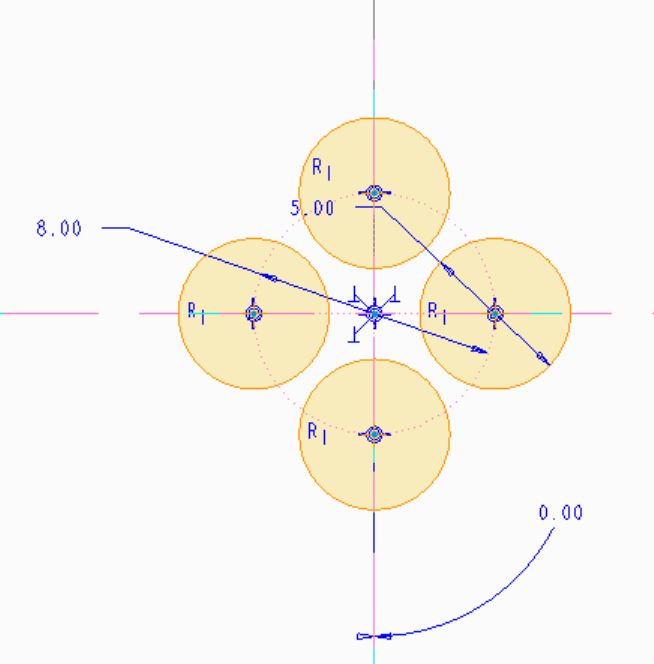

  按照螺旋扫描命令画，到绘制截面的时候把夹角用关系进行设置

  夹角的标注尺寸是sd6

  选项设置为沿着轨迹“改变截面”，就可以了。

  关系式中的50改为100的样子

  Proe中绝大多数功能都是多用途的，加入关系式，只是用法的一种。
