Creo产品重心定义与优化设计策略

1. 创建曲轴零件。

2. 使用质量分析测出重心位置，并切换为特征。从下图可以看出重心偏离了转轴（转轴在原点坐标上）

3. 切换到特征页面勾选XCOG/YCOG/ZCOG （坐标偏移值）这三个参数。

4. 确定后模型树会有这个质量分析特征。

5. 进入可行性/优化。

点添加后弹出参数对话框，选XCOG设置为0；YCOG/ZCOG也设置为0

设置后结果：

6. 下面添加变量尺寸。（选模型的一个可量尺寸来改变模型，达到优化目的）

7. 输入尺寸的计算范围。（这里建议范围不要太大，要考虑尺寸再生是否会失败，输入较小范围可以多计算几次达到优化结果）

8. 这里计算后得到如下结果，模型已经自动优化。

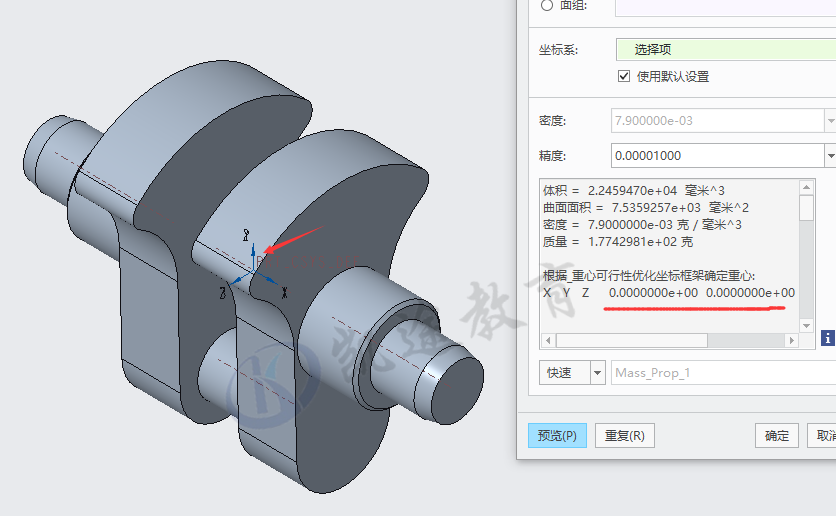

9.完成后再分析质量属性，这时重心已完全重合在转轴上。符合我们设计优化目标。
