Proe/Creo产品结构设计中的堆叠设计：定义与核心要点

1、什么是堆叠设计

也称作系统设计，根据产品规划，产品定义的要求，为实现一定的功能，设计出合理可靠的具备可量产性的PCB及其周边元器件摆放的一种方案。

2、堆叠工程师

一般由结构工程师进行堆叠，有些公司也有专职从事堆叠的堆叠工程师，与ID设计师、硬件设计师、产品经理以及供应商等不断沟通设计。

3、堆叠设计主要内容

1）满足产品规划、产品定义、适合做ID造型

2）充分考虑堆叠尺寸及厚度，消费类电子产品发展趋势为轻、清、薄

3）充分考虑射频天线空间，包含蓝牙、WIFI、3G、4G、GPS等

4）充分考虑ESD/EMI

5）充分考虑电源供电合理

6）充分考虑屏蔽罩简单

7）充分考虑各个连接简单可靠

8）充分考虑各个定位孔、测试孔、螺丝孔、扣位避让、邮票孔等

9）充分考虑音腔、音效(声音大小、高低音效果等)

10）充分考虑结构设计可行性，有足够空间做连接、限位、固定

4、示例

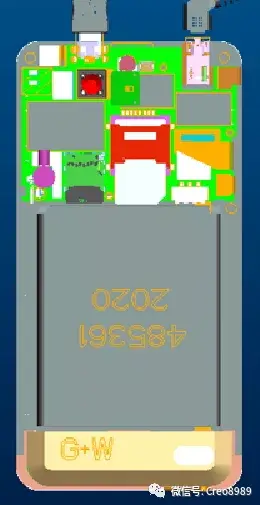

手机堆叠图：

平板电脑堆叠图：
