拆模新技能：Proe/Creo组件法使用教程

关于Creo的拆模，不建议练习太复杂的题目，下面举一个比较经典的拆模范例，让你了解拆模的一般步骤，增加我们的经验和成就感。

我们首先介绍如何使用“组件法”进行拆模。

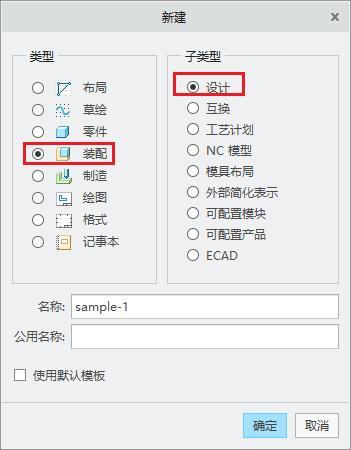

1.首先我们新建一个装配体，如下图所示，装配体的名称为sample-1.

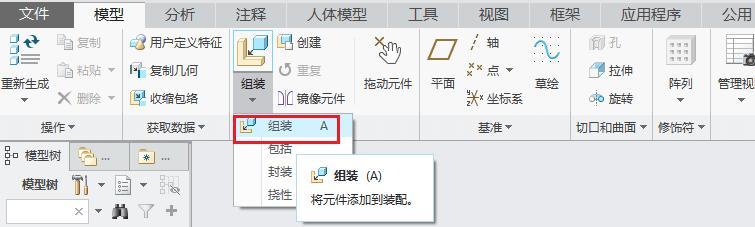

2.将我们的参照模型加载到系统中。

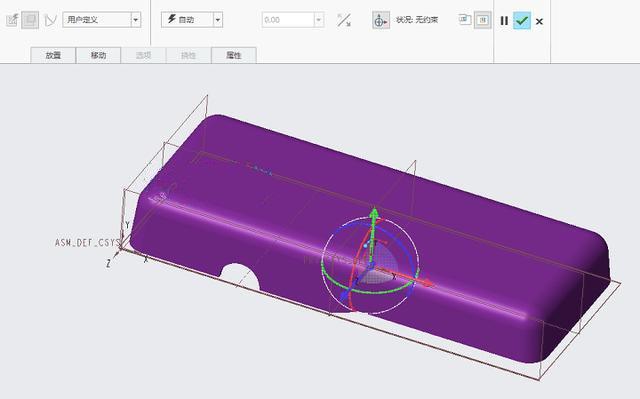

加载到系统中之后，直接点击勾好完成。

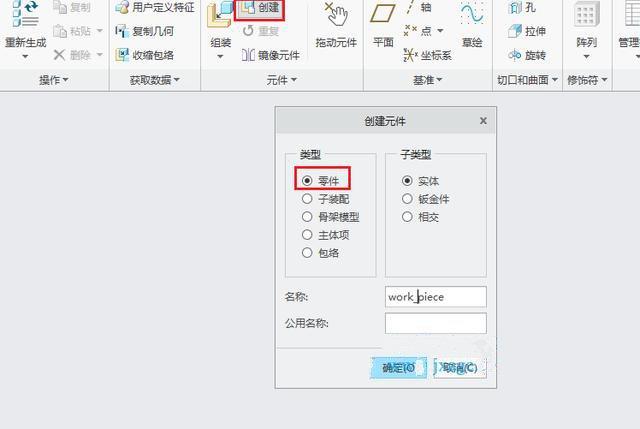

3.点击“创建”按钮，按照下图所示，创建一个work_piece零件，勾选创建特征。

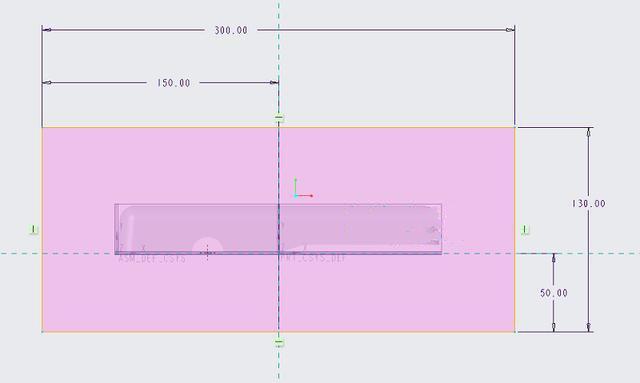

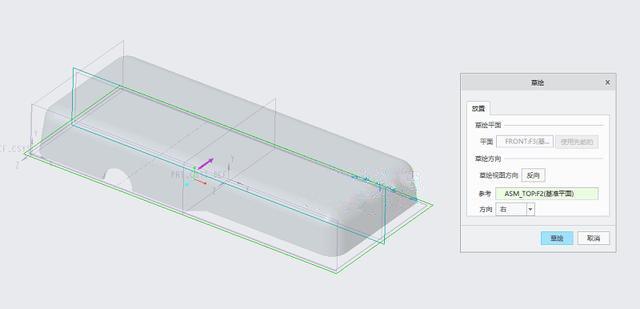

4.点击拉伸按钮，在FRONT平面绘制如下图所示的草绘。

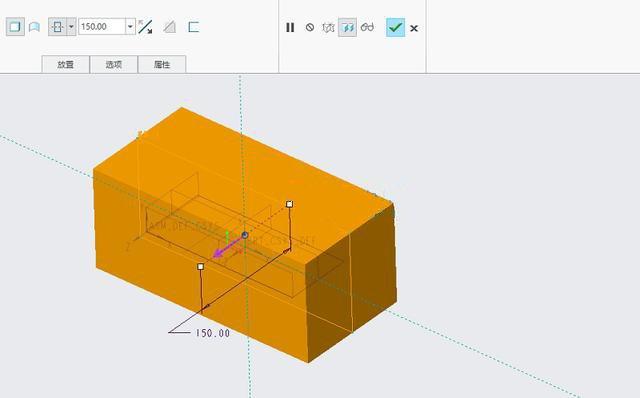

对称拉伸150mm。

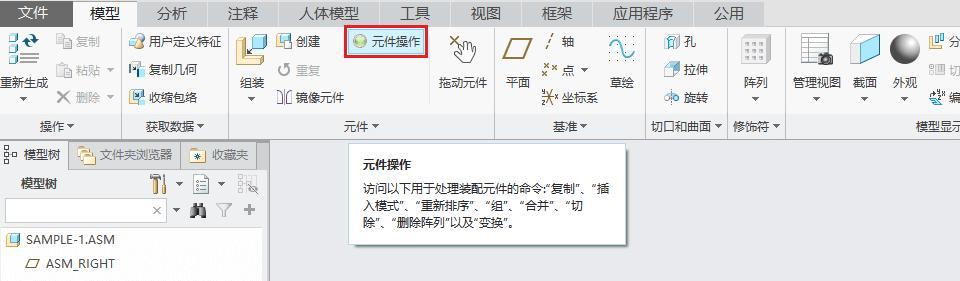

5.点击【元件操作】，弹出如下图所示的菜单。

选择布尔运算。

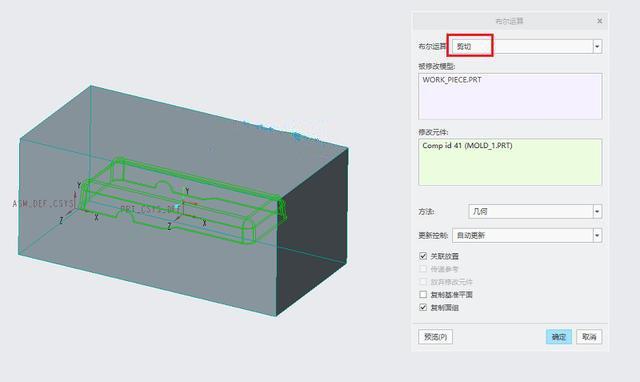

布尔运算类型选择“剪切”，依次选择work_piece作为被修改模型，参照模型作为修改元件，点击确定完成。

6.在模型树上选择work_piece，鼠标右键选择“打开”。

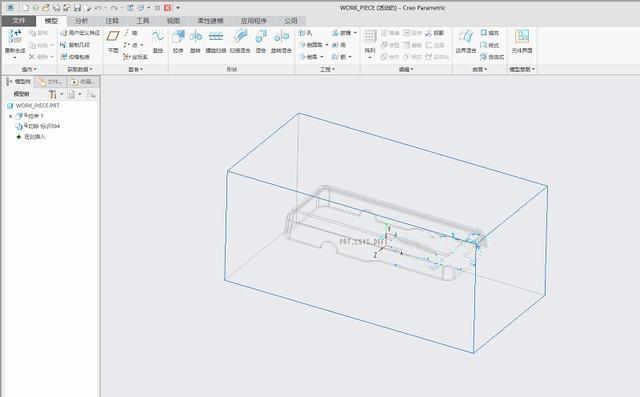

此时work_piece被打开，将显示模式设置为线框，可以看到work_piece内部被切出了和参照零件外形相同的空腔，如下图所示。

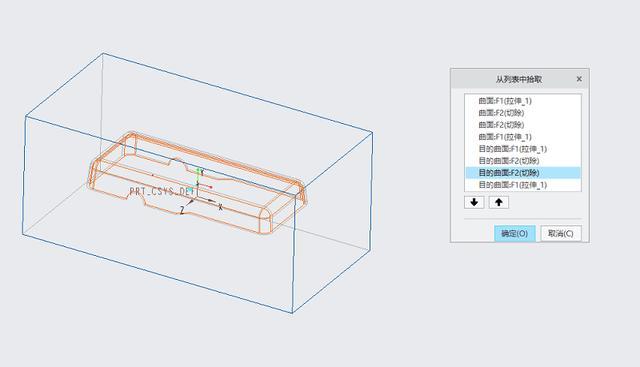

7.长按鼠标右键选择“从列表中拾取”，选择work_piece空腔的表面。

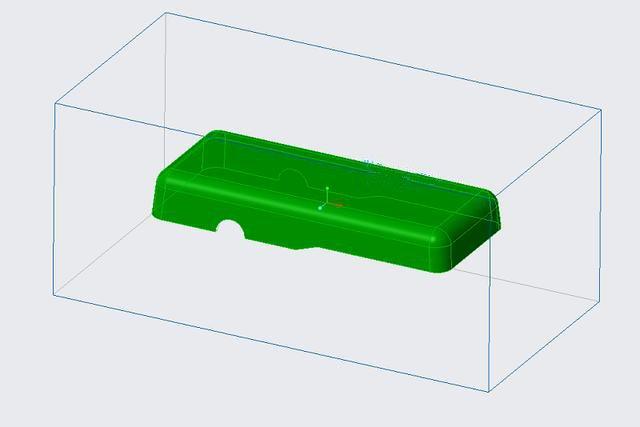

最终如下图所示。

依次点击【复制】-【粘贴】，对选择的面进行复制。

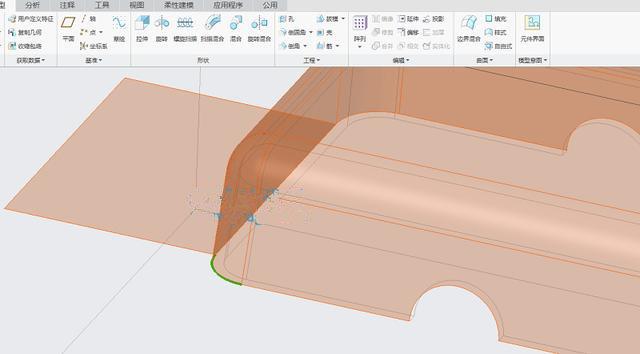

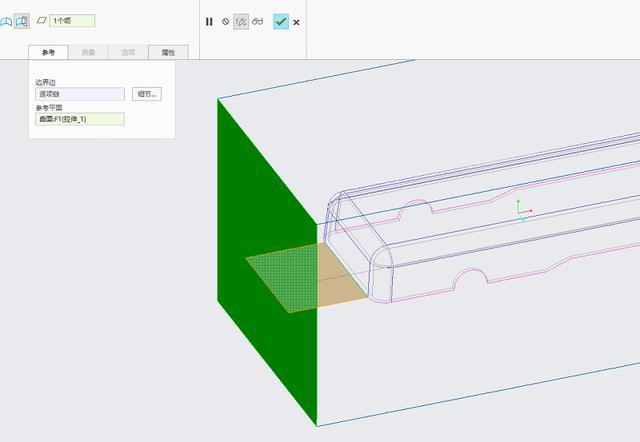

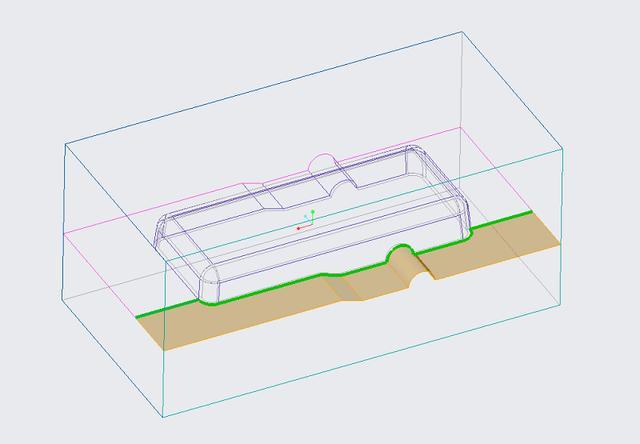

8.使用鼠标选择曲面的边，点击“延伸”，选择相应的参考平面，如下图所示。

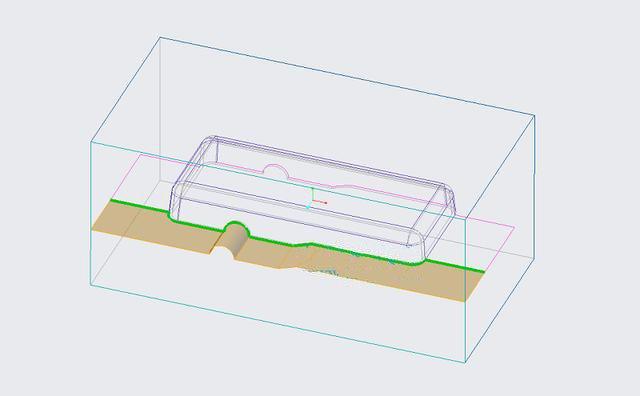

通过同样的方法，将曲面的边进行延伸。

延伸完成。

将另一面的曲面进行延伸。

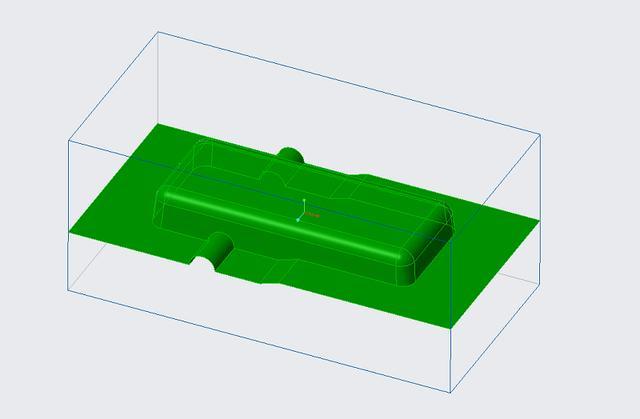

完成。

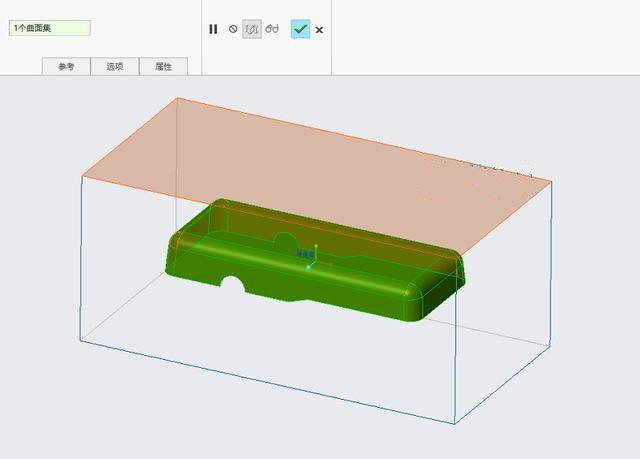

9.选择下图所示的曲面，点击“实体化”，调整箭头的方向，依次将两个不同的结果进行保存。

10.这样整个模具就拆好了。
