实战教程：Proe/Creo支座零件建模全攻略

零件是组成机械设备的基本元素，多么复杂的机械产品都是由零件组合而成。本文分享Proe/Creo建立支作零件的过程：

　　1、零件二维图及尺寸如下所示：

　　2、启动Proe/Creo软件。

　　3、新建零件，输入名称。

　　4、选取单位，以mm为单位。

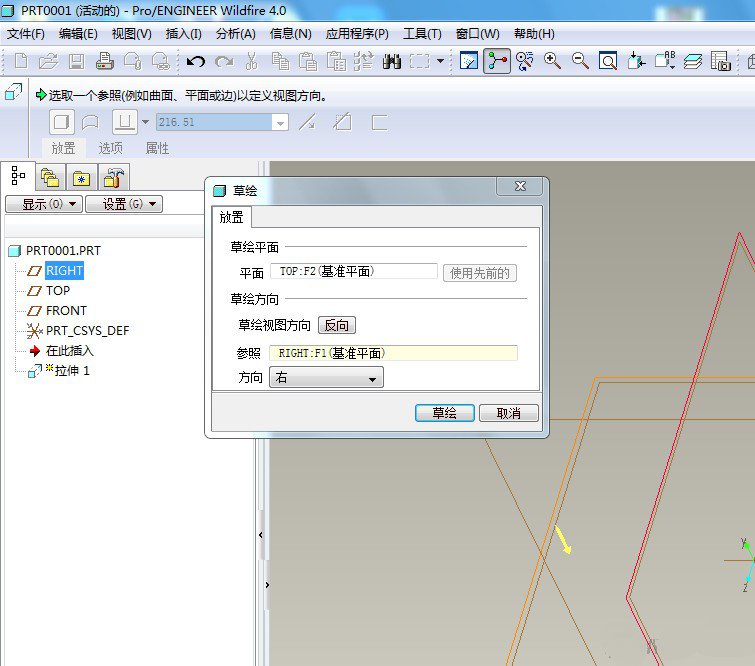

　　5、选择“拉伸”命令，选取TOP平面为草绘面。

　　6、草绘零件轮廓。

　　7、完成草绘后，输入拉伸长度35mm.

　　8、再次使用“拉伸”命令，草绘如下图所示：

　　9、完成草绘后，输入拉伸长度5mm，并点选对话框中的”去除材料“图标。

　　10、用“镜像”命令将对面的部分也创建出来。

　　11、用“倒角”命令创建出135度斜角、

　　12、用”拉伸“命令去除材料的方法5出中间10mm的槽。

　　13、用”拉伸“命令去除材料的方法切出中间两个圆弧槽。

　　14、用“打孔”命令创建出侧面直径为5mm的孔。

　　15、同样，用“打孔”命令创建出另外侧面直径为5mm和直径为7mm的孔。

　　16、同样，用“打孔”命令创建出底面直径为5mm孔和直径为9mm的沉孔。

　　17、大功告成，一个支座零件创建完成。
