设计个性化的咖啡勺模型的艺术与技术

该经验为大家分享以一篇proe5.0实例教程案例的教程。该教程proe与creo都能使用。

proe5.0中文版 32位 绿色免费硬盘版(附安装破解教程)

• 类型：3D制作类
• 大小：667.5MB
• 语言：简体中文
• 时间：2015-04-08

查看详情

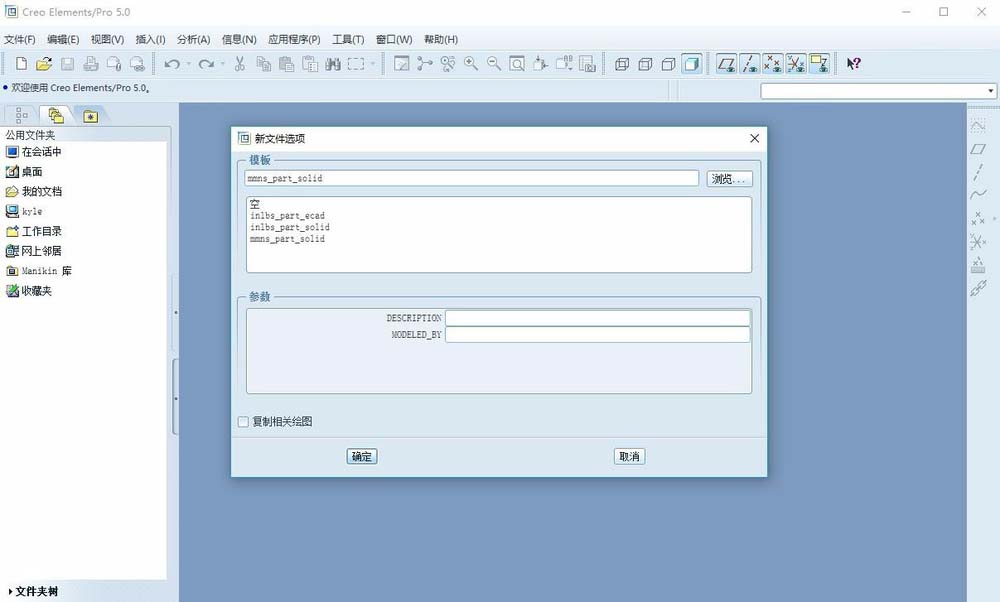

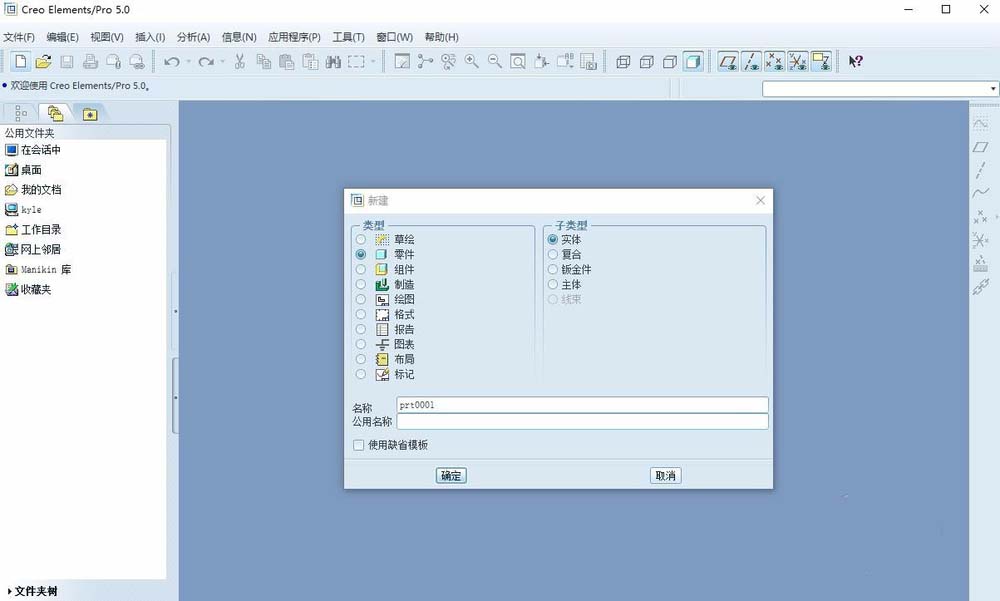

1、运行proe5.0软件，点击新建，类型为零件，子类型为实体，取消使用缺省模板的打勾，选择mmns_part_solid，即毫米。

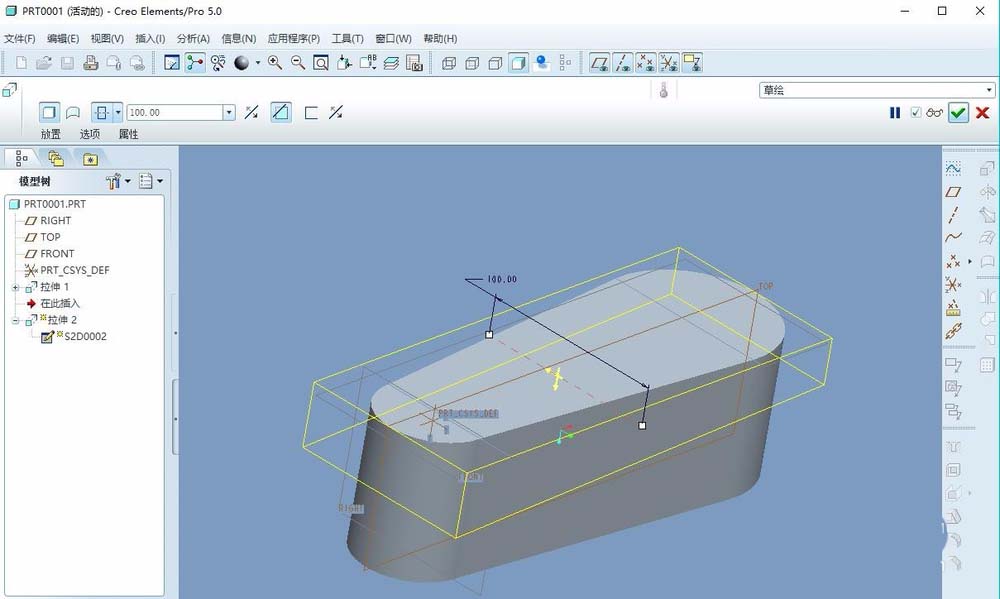

2、创建拉伸特征，绘制截图草图，如下图所示的图形，完成后打勾退出草图，接下来定义拉伸的属性，具体属性如下图。（在拉伸的操作面板上的选项，可定义拉伸的参数）

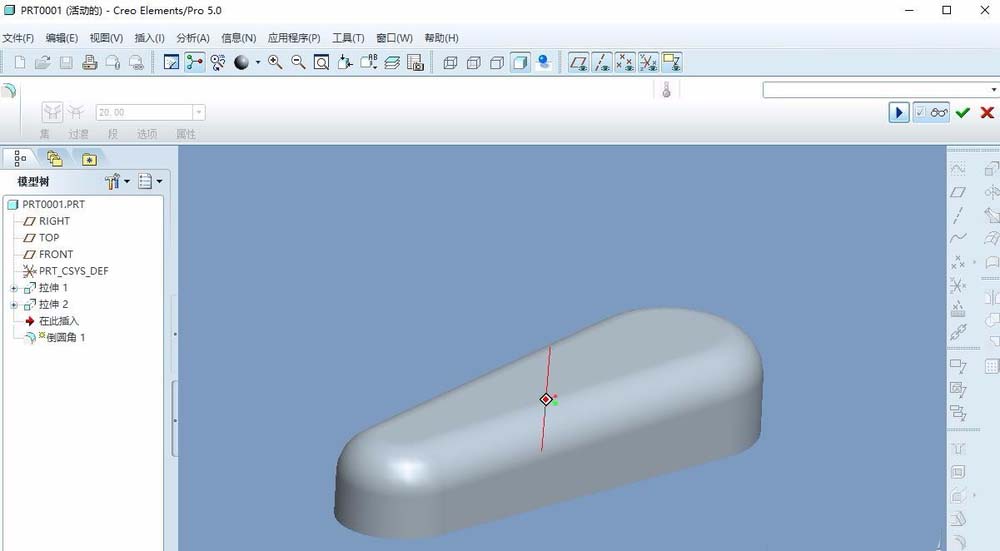

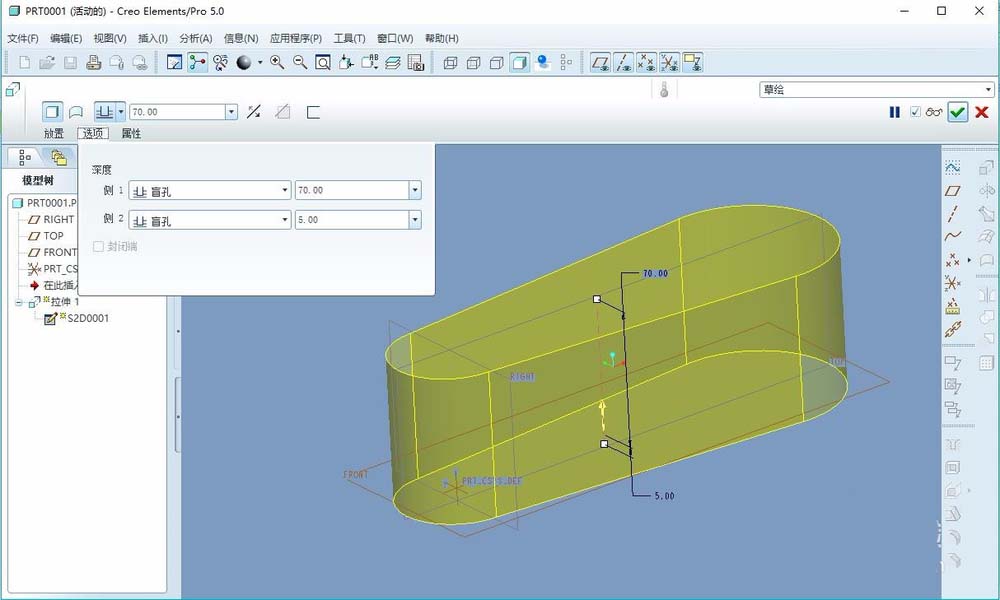

3、创建拉伸特征，拉伸类型为移除材料，定义草图界面，绘制下图所示的图形，拉伸的深度只要比模型的宽度大即可。然后进行倒圆角，选择模型的上表面的边，倒圆角的大小为20。

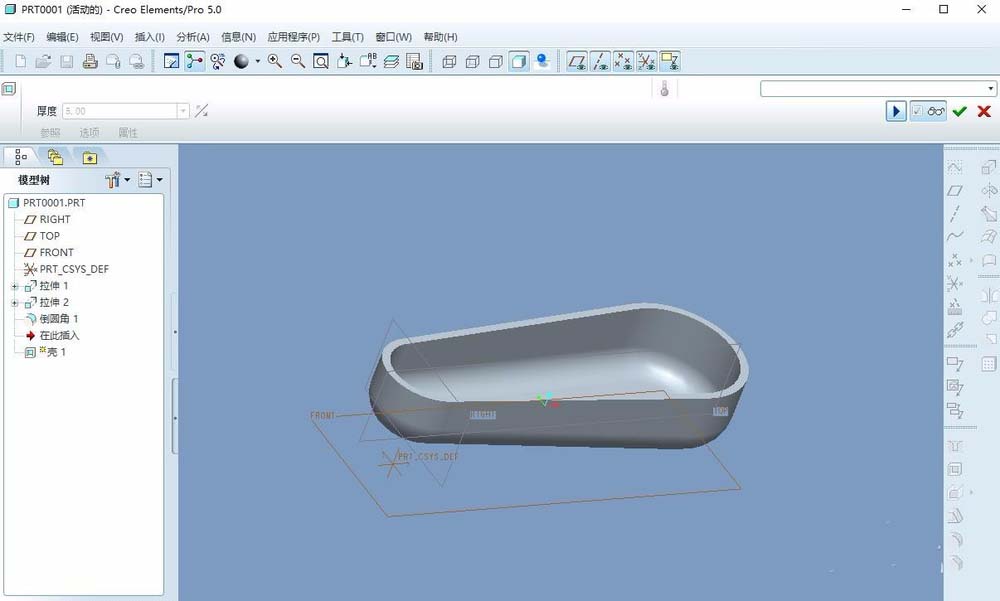

4、创建抽壳特征，定义移除面为倒圆角面的对立面，定义壁厚为5.0，如下图所示。

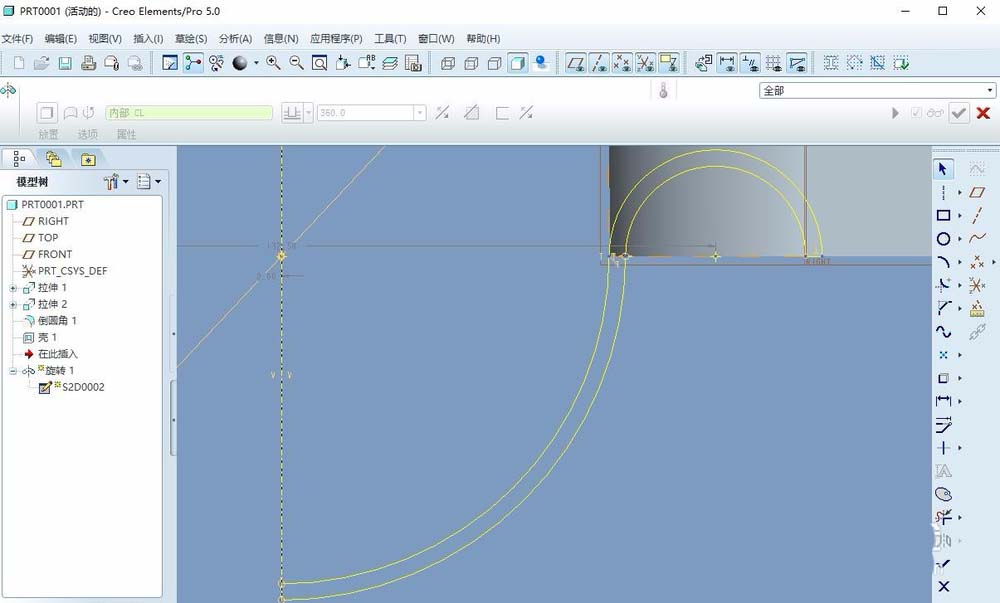

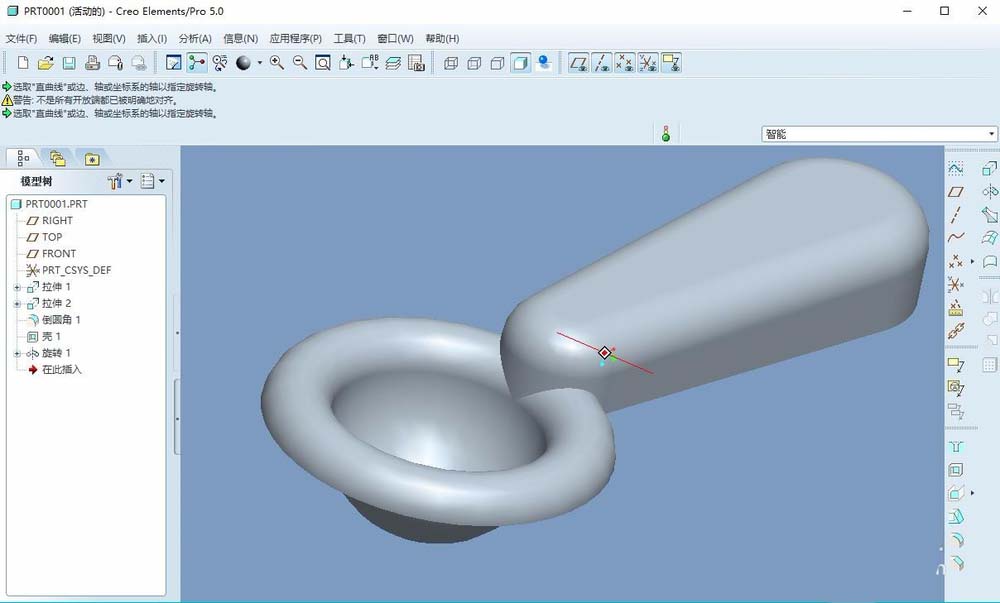

5、创建旋转特征，由于这是一个勺子，我们现在要做的是他的勺，绘制草图截面，注意调整草图的方向以便于绘制草图。

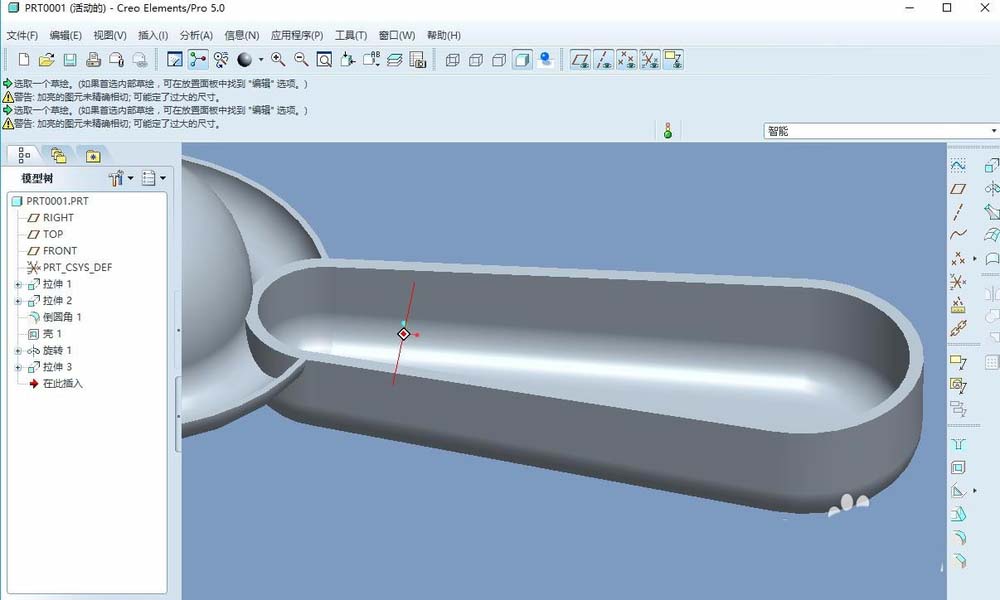

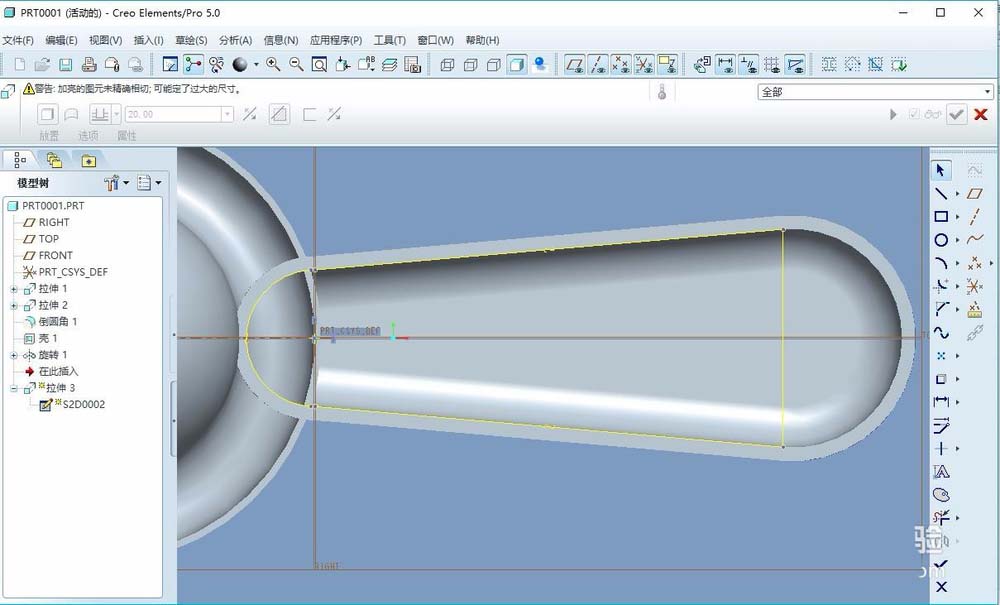

6、点击拉伸命令，选择移除材料选项，绘制如下图所示的图形，将交错的地方进行修剪。（使用图元方法即可创建边线）

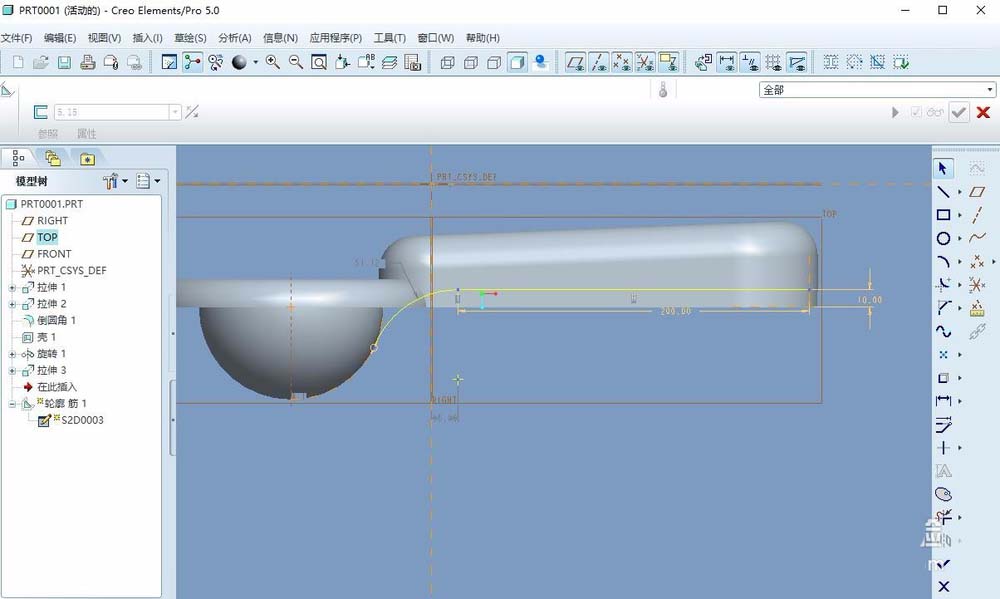

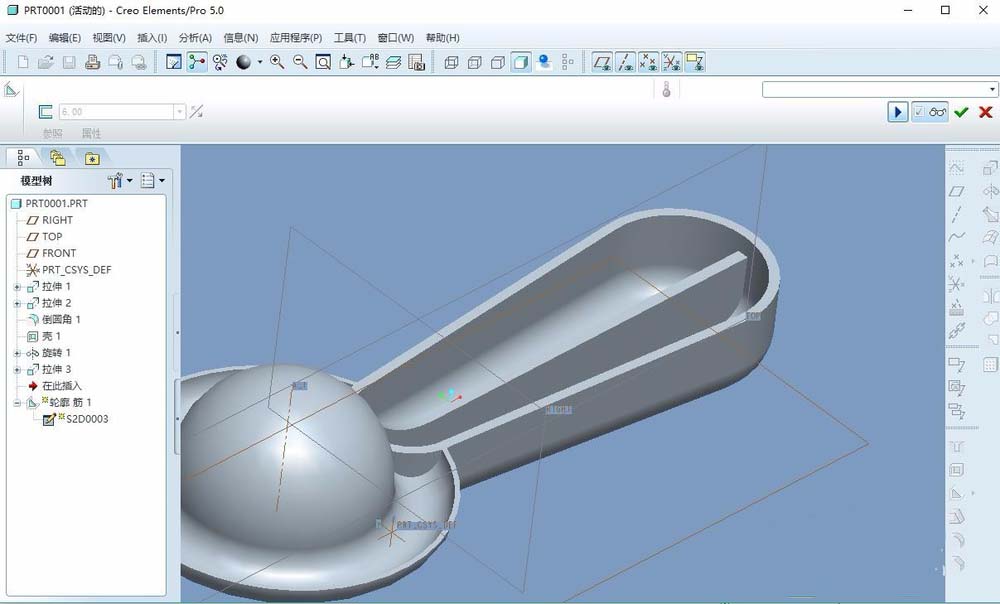

7、制作一个加强筋，选择轮廓筋，在操作面板上的参照，点击定义，绘制草图，加厚的方向为实体的方向。

8、最后，就是进行倒圆角，如下图所示
