教程：使用Proe/Creo创建电吹风套头

电吹风套头是典型的非规则曲面零件，外轮廓从大口到小口逐步收缩，中间带有弧度变化，用普通拉伸或旋转难以一次成型。混合（Blend）命令是解决这类问题的理想工具，通过沿轨迹串联多个截面，生成光滑的过渡曲面。

建模思路：先绘制套头的入口截面、中间过渡截面和出口截面，再指定各截面的连接轨迹，混合命令会自动在截面之间生成曲面。

关键注意事项：

第一，各截面必须具有相同的顶点数。如果某个截面的顶点数与其他截面不一致，混合时会产生扭曲甚至失败。解决方法有两种：一是在草绘时手动添加截断点，使顶点数对齐；二是在混合选项中启用"混合顶点"功能，由系统自动匹配。

第二，混合起点的位置必须一一对应。每个截面都有一个起始点，如果各截面的起始点位置不对齐，生成的曲面会出现螺旋状扭曲，严重影响外观和精度。草绘时可借助几何中心线或基准点来统一各截面的起点方向。

掌握这两个要点，混合命令就能稳定输出高质量曲面，电吹风套头这类渐变轮廓零件的建模也就迎刃而解。

方法：

1.新建零件文件。

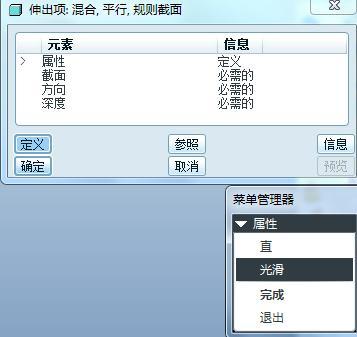

2.点击【插入】-【混合】-【伸出项】，在弹出的菜单中按照下面设置。

选择合适的草绘平面，接下来的步骤默认。

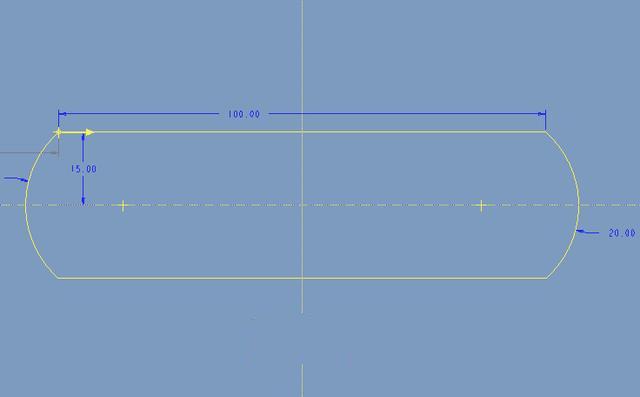

3.进入草绘环境，绘制如下的草绘作为第一截面。

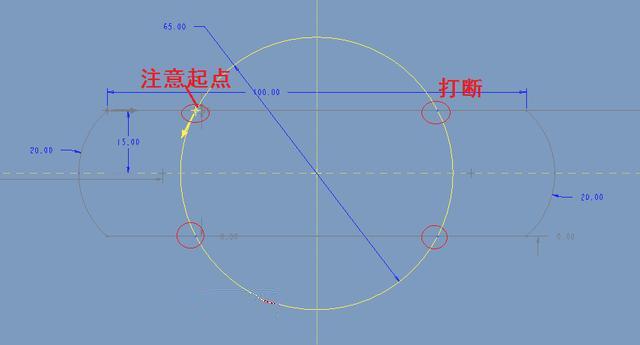

鼠标右击，选择【切换剖面】，绘制第二截面。注意打断和起点位置。

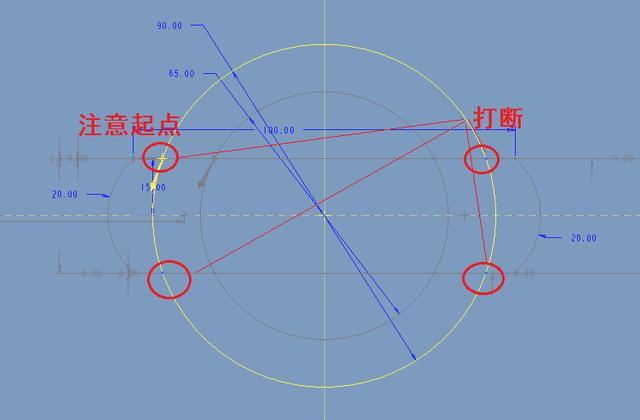

鼠标右击，选择【切换剖面】，绘制第三截面。注意打断和起点位置。

4.绘制完成后，点击勾号进行退出。弹出如下对话框，选择【盲孔】，点击完成。

输入第一截面与第二截面的深度50，第二截面与第三截面的深度30.

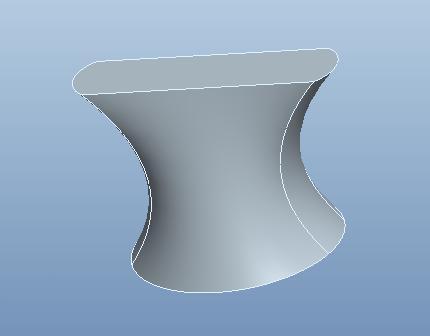

点击预览和确定完成。

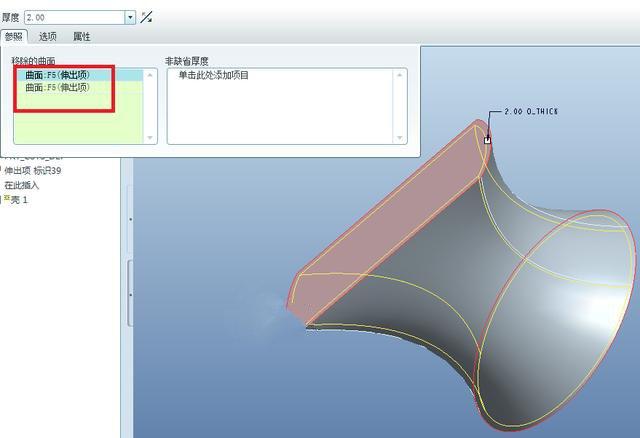

5.点击壳工具，弹出如下控制面板。设置壳的厚度为2.

点击【参照】选项，按住CTRL键选择两端面，将这两个面进行移除。

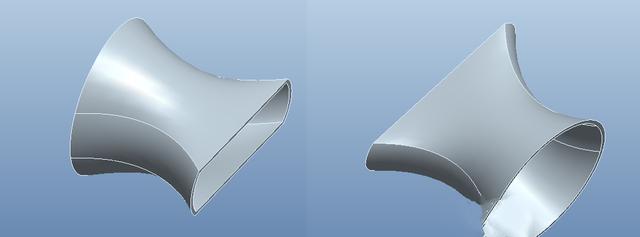

6.完成。
