Proe/Creo剖面圆顶高级命令应用实例

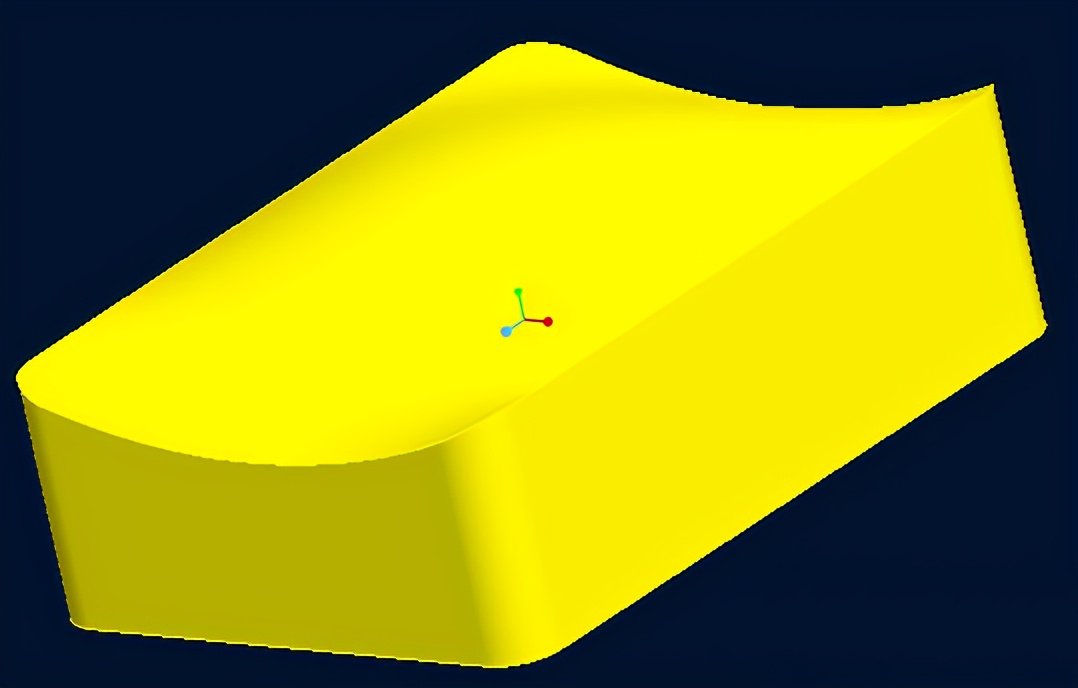

剖面圆顶工具是Proe/Creo的一个高级命令，很多人都不熟悉，利用剖面圆顶工具，可以达到一般的建模命令无法实现的效果。如下图：

下面我们来讲一讲剖面圆顶的具体做法吧。

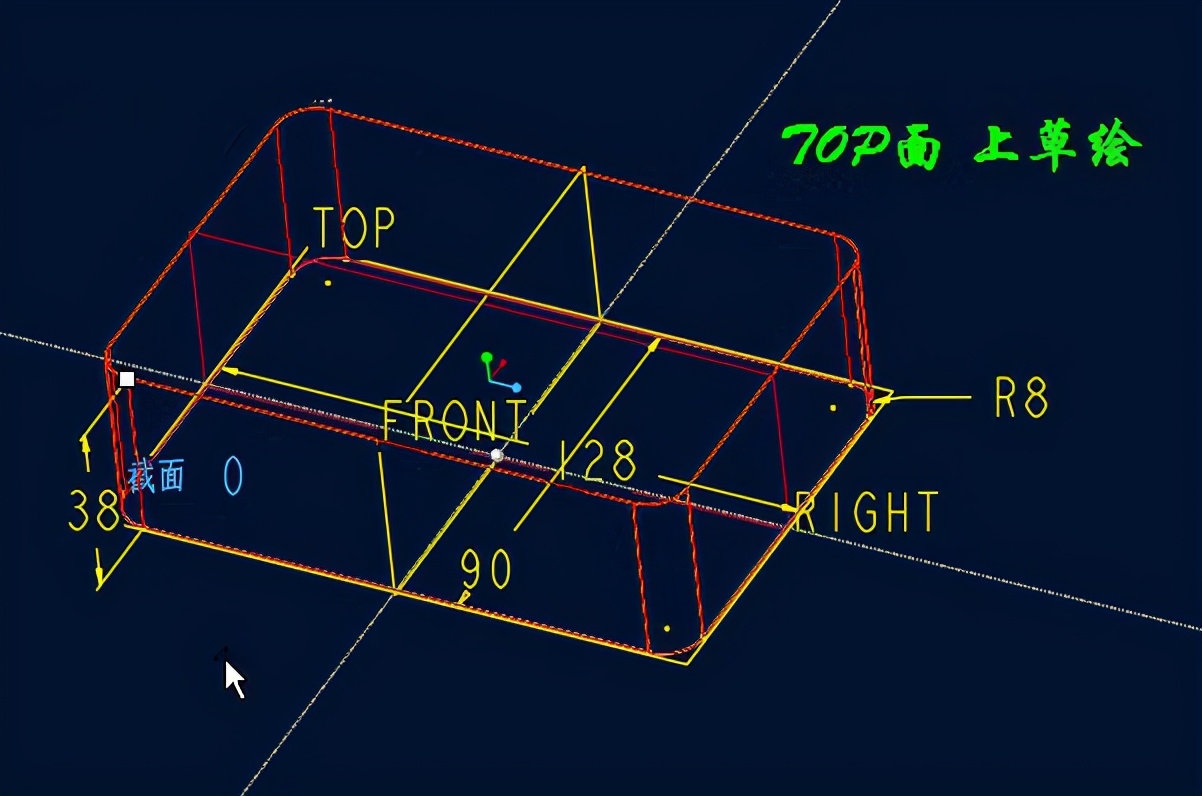

Step 1 .开始当然是拉伸一个长方体啦，草绘截面在TOP面上。

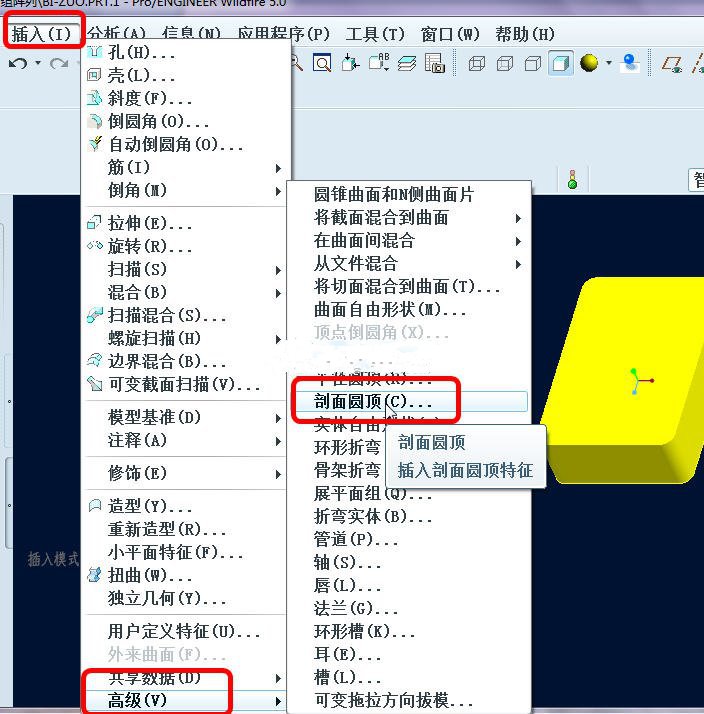

Step 2 .依次点击【插入】——【高级】——【剖面圆顶】命令，开始剖面圆顶的画法。

Step 3 .在弹出来的【菜单管理器】下，依次点击“混合”“无轮廓” 然后点击“确认”，此时注意看提示!

说明：这里的“混合”与单独的混合命令是一样的，你可以在模型做完以后，通过观察模型的形状体会得到。

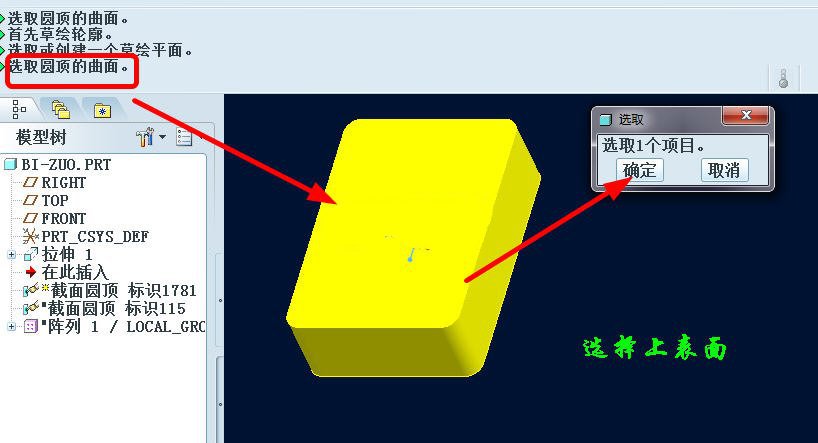

Step 4 .在“选取圆顶的曲面”的提示下，选择长方体的上表面。

Step 5 .在弹出来的【菜单管理器】下，选择长方体的前表面作为第一个草绘平面。

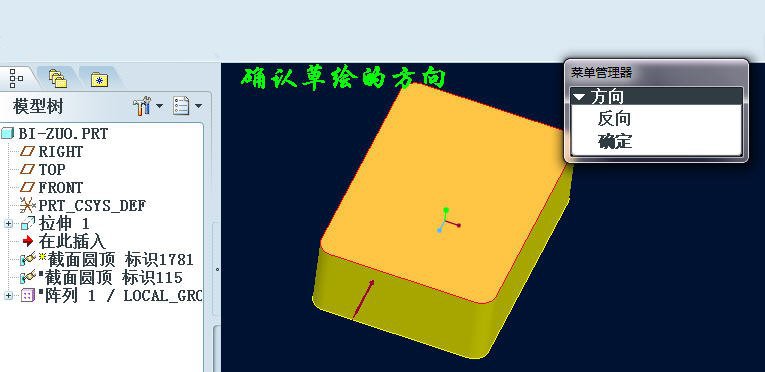

Step 6 .确认草绘时视图的方向和参照方向。

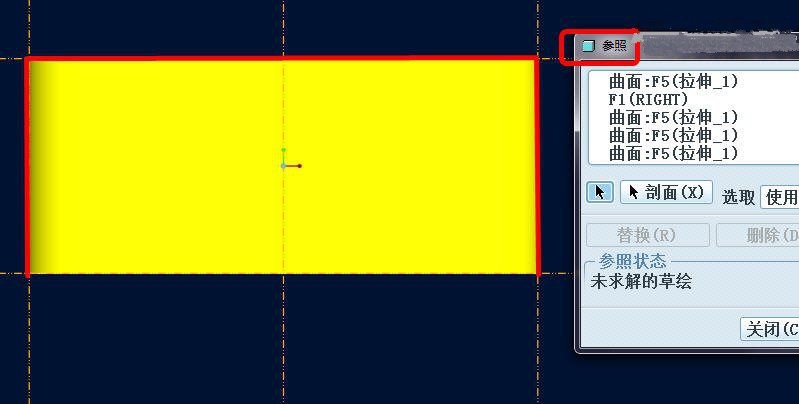

Step 7 .选择图中的三条线作为草绘一的参照线。

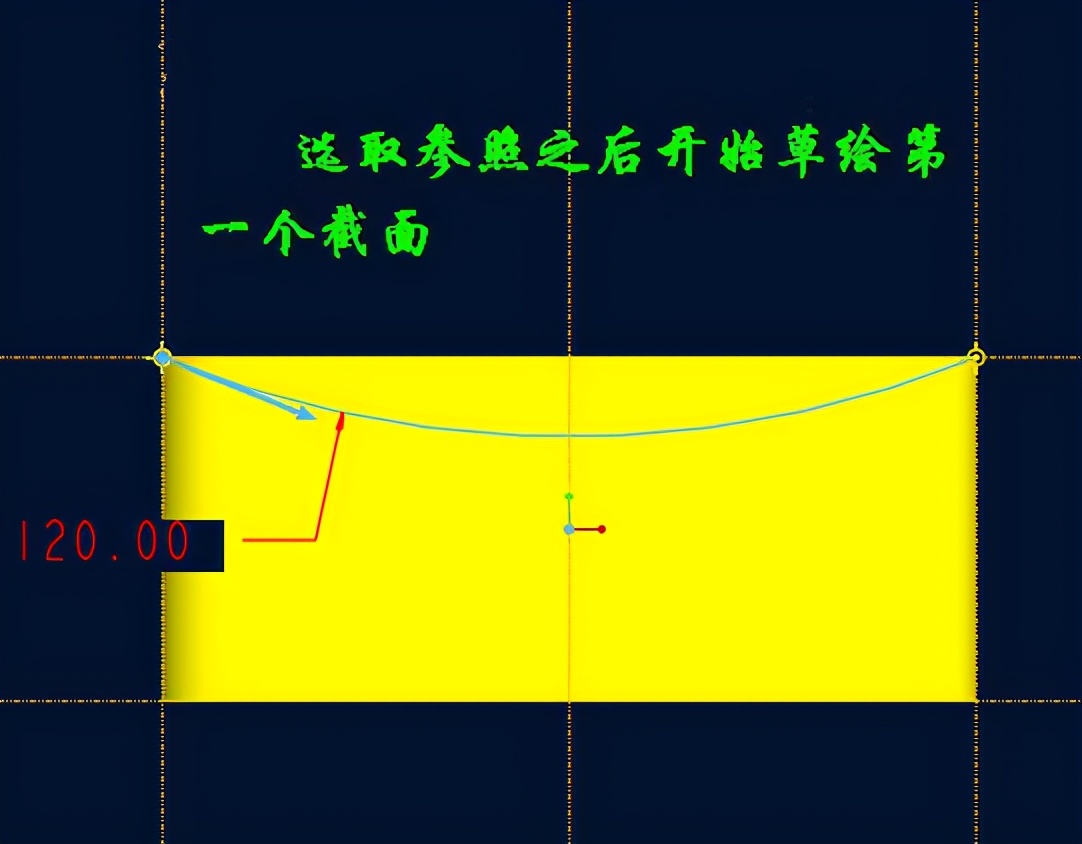

Step 8 .绘制第一个截面。注意箭头的方向表示起点方向!

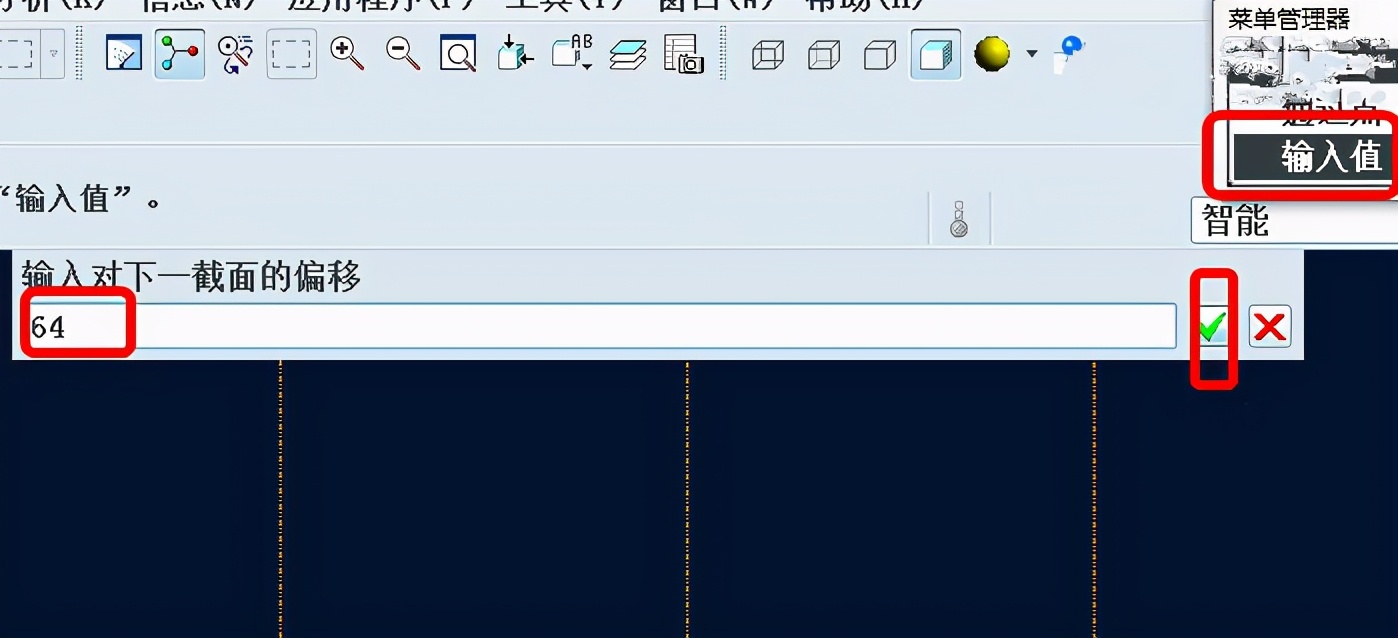

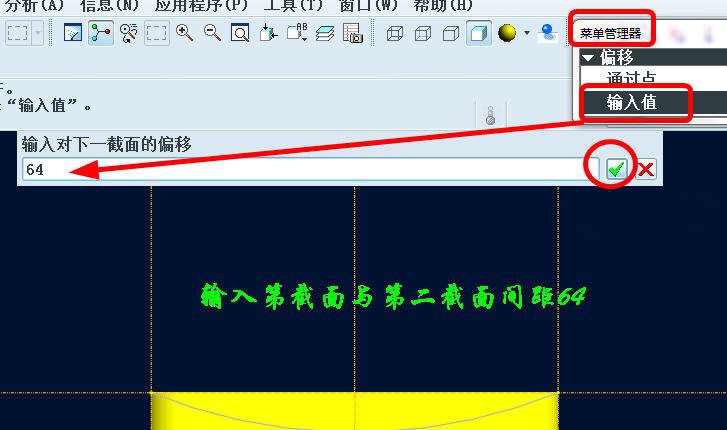

Step 9 . 在弹出来的【菜单管理器】下，选择“输入值”，然后键入64，表示这一截面与下一截面的距离。

Step 10 .再次选择图中的三条线作为草绘二的参照线。

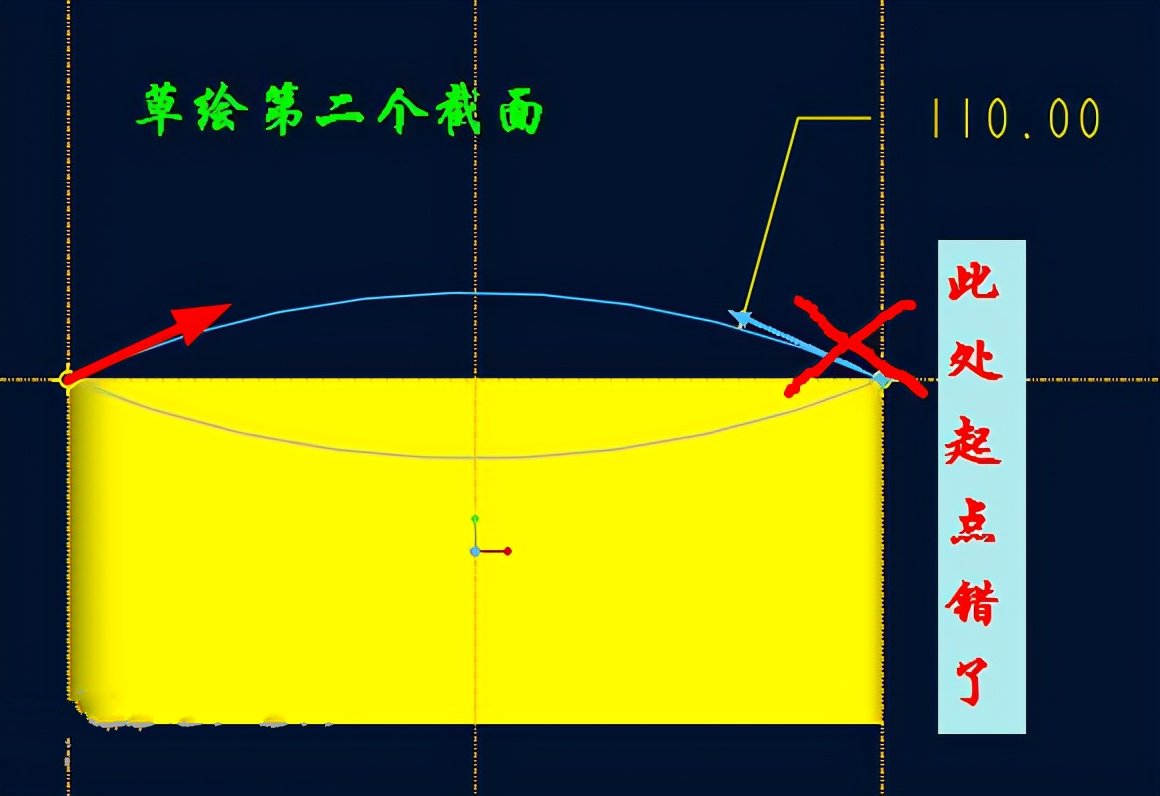

Step 11 .绘制第二个截面。注意箭头的方向不要反了!

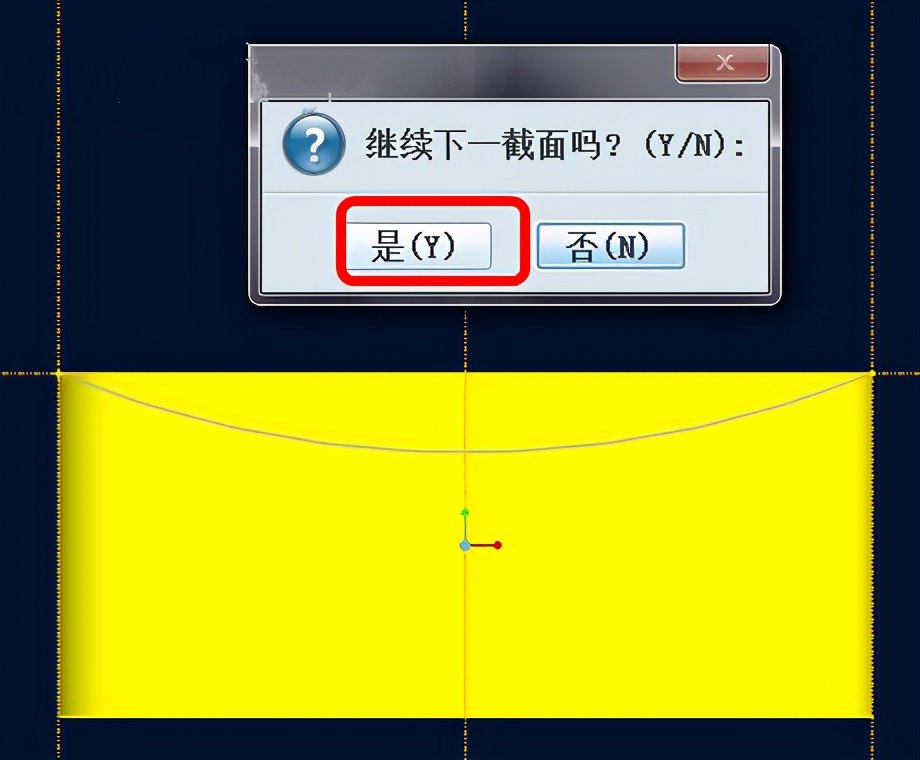

Step 12 .在弹出来的对话框中，选择“是”，继续绘制第三个截面。

Step 13 .同样，在弹出来的【菜单管理器】下，选择“输入值”，然后键入64，表示第二截面与第三截面的距离。

Step 14 .再次选择图中的三条线作为草绘三的参照线。

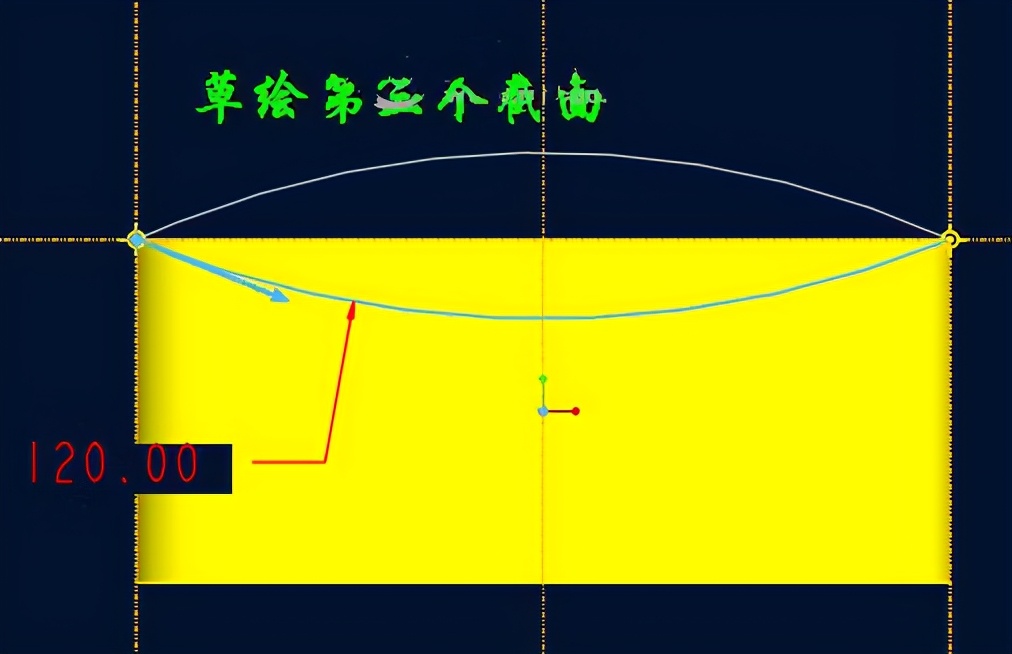

Step 15 . 绘制第三个截面。注意箭头的方向要和前面的一致!

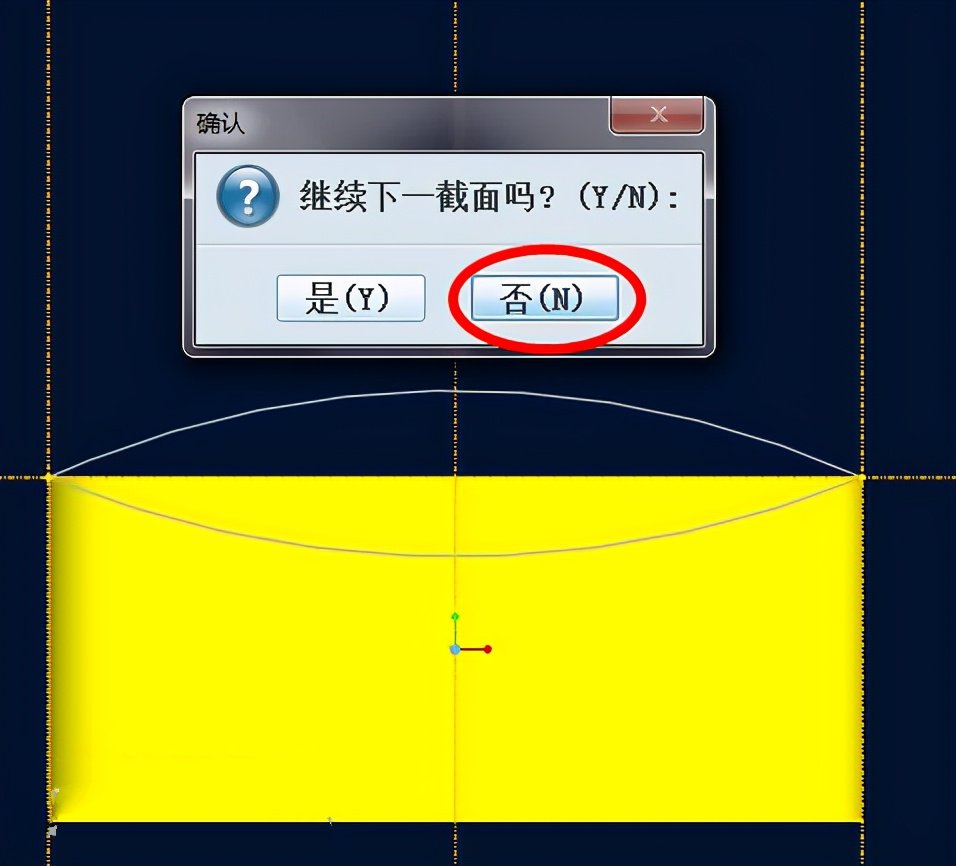

Step 16 .在弹出来的对话框中，选择“否”，表示截面绘制完成。

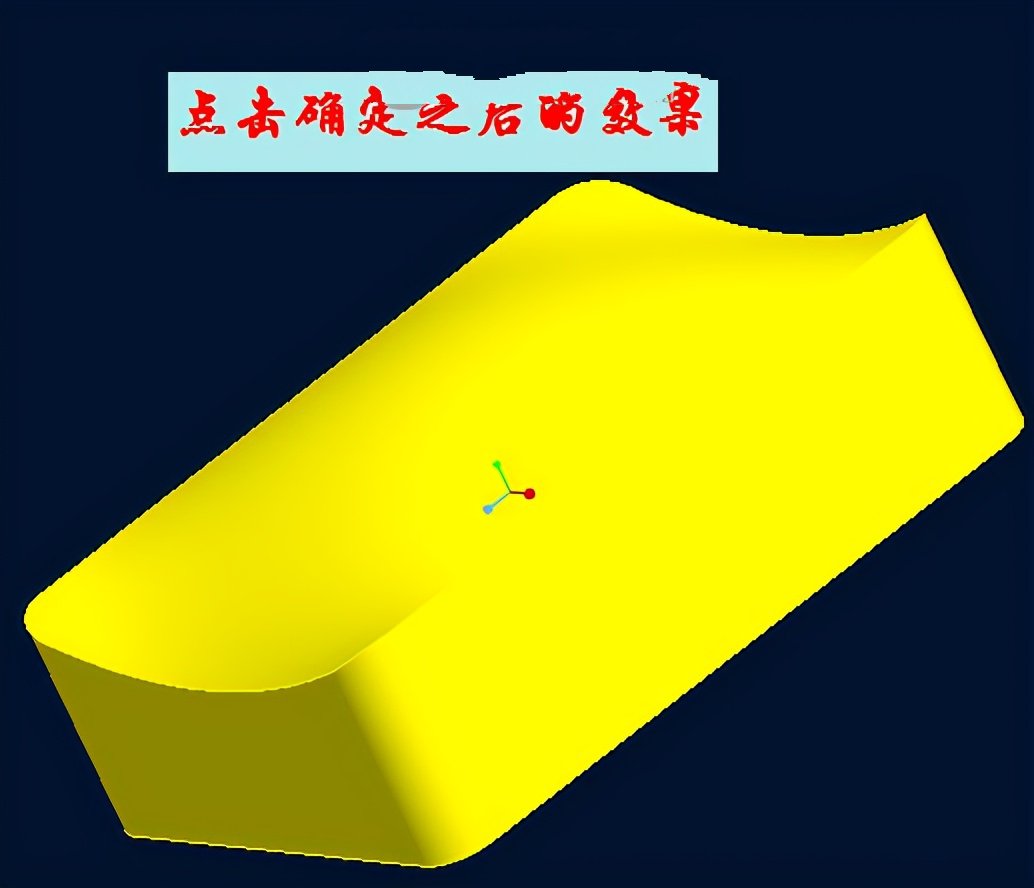

Step 17 .点击确认，完成剖面圆顶的创建。

解释：

两次键入的数字64表示什么意思呢?

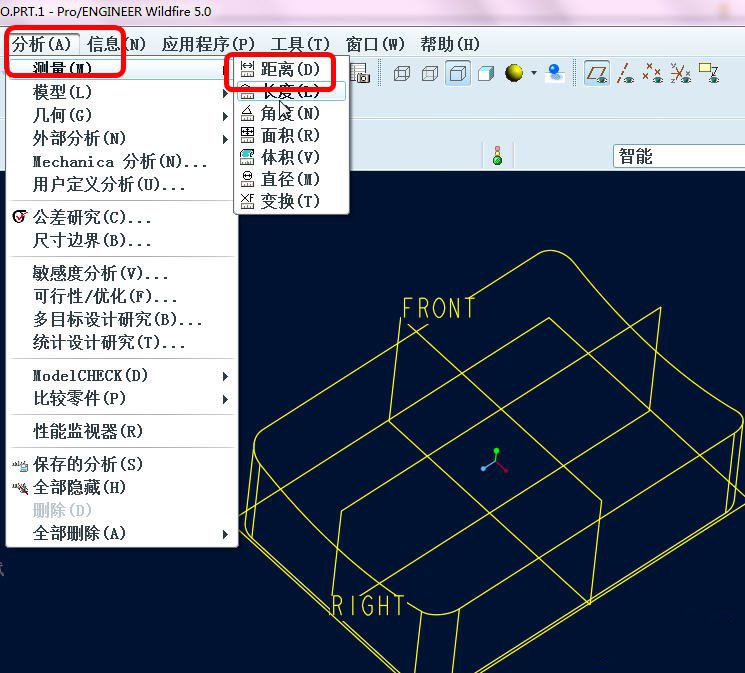

我们知道，在第一步拉伸的时候，我们绘制的长方体长为128，两个64的和正好是128。通过测观察创建好的模型可以看出，模型两端最低而中间最高，通过测量距离可以看出，最高点和最低点之间的距离就是64。
