Proe/Creo消失面案例分析

在Proe/Creo产品外观造型里，消失面（也叫渐消面）是很常见的细节，像耳机、头盔等产品上都能看到它的身影。这类曲面造型不规则，很难直接用普通实体建模搞定，所以常结合曲面裁剪、扫描、边界混合等命令来做。

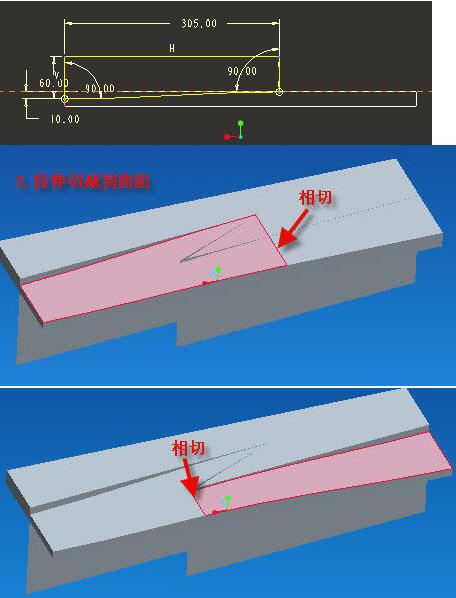

案例里一般会先裁剪母体曲面，做出消失面的外围边界；接着用扫描等方式生成下沉或过渡曲面，这里要注意让扫描截面和母体曲面保持相切（G1连续）；最后再通过曲面延伸、边界混合、合并、倒圆角和实体化，把消失面做到产品外观上。

总的来说，做好消失面的关键是：先理清消失区域的边界和走向，控制好曲线的连续性，再按“裁剪—构建过渡面—合并收尾”的思路一步步来，就能做出光顺好看的外观效果。

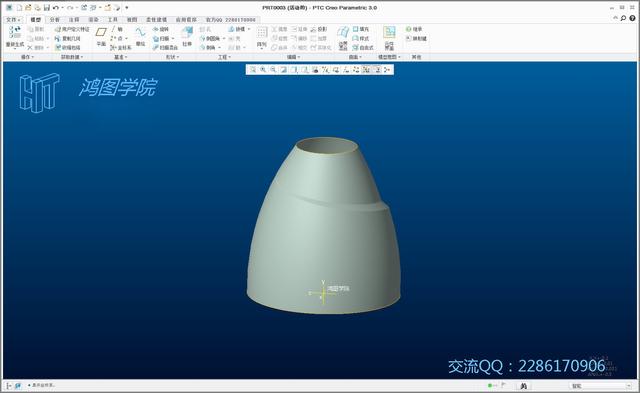

【不错的消失面题】

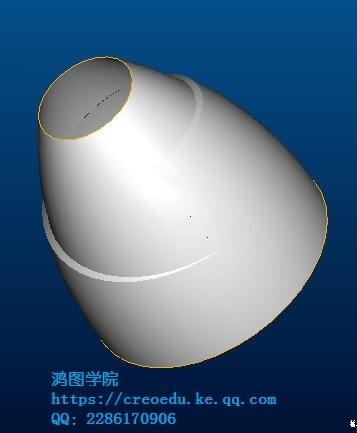

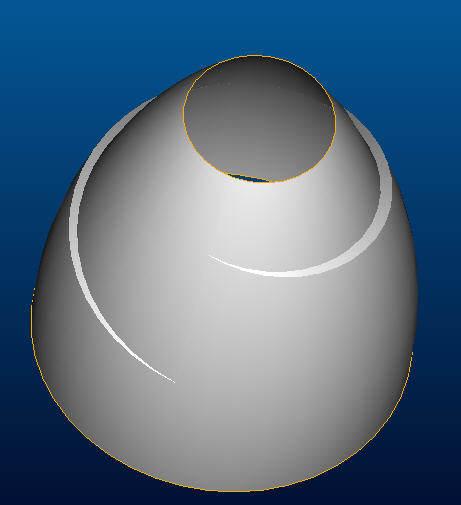

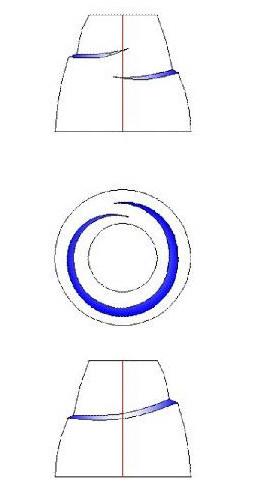

效果图如上，下面附三视图及教程【注：多种方法】

要求至少G1连续！！

本题重点：中间面两个消失点细节把握，也就是大家常说的【消失面】做法

下面教程开始：

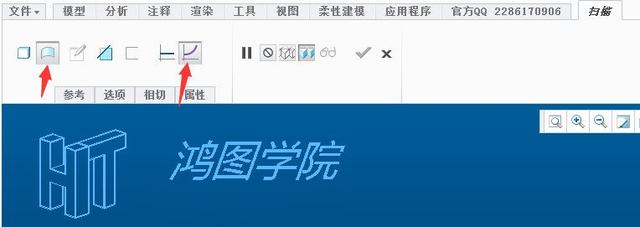

【方法一】：利用可变截面扫描（VSS）来达到效果

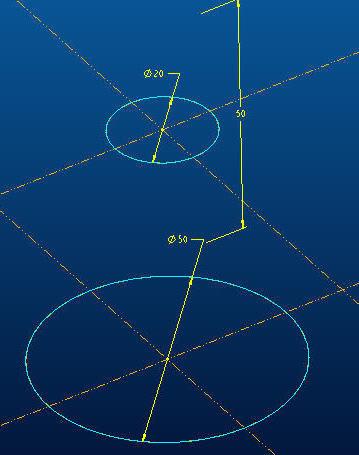

第一步：扫描轨迹线创建

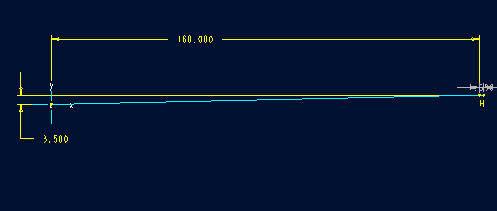

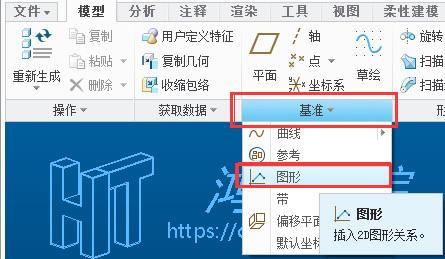

第二步：创建图形函数

Creo

Proe

第三步：做图形

可变截面扫描（VSS）截面绘制

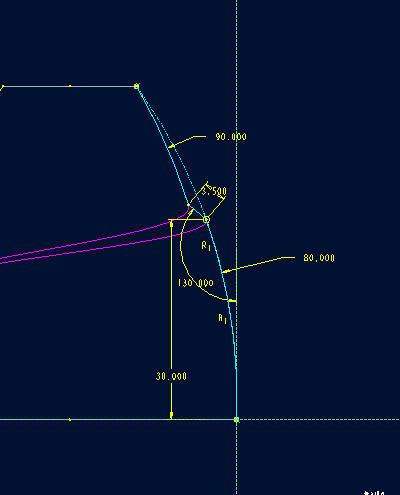

进入草绘界面：截面图形如下：

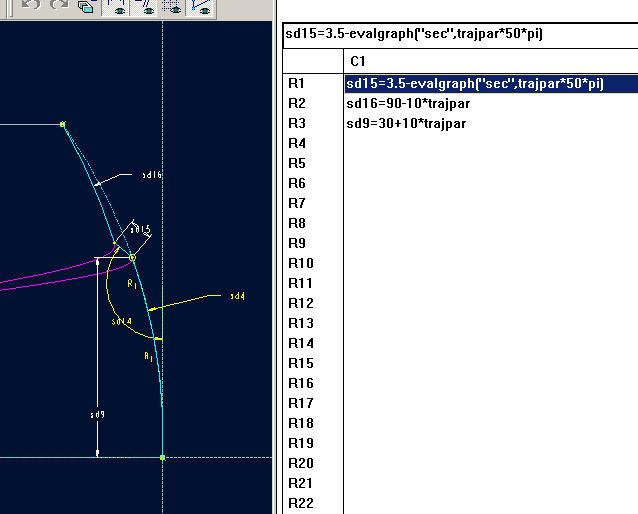

添加关系：

到这里已经完成一半了。

下面就是同样的方法啦

再做可变截面扫添加关系

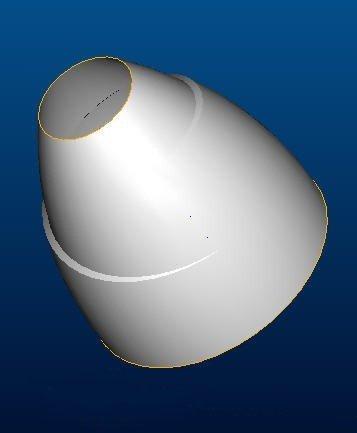

大功告成

下面介绍一个比较简单的方法

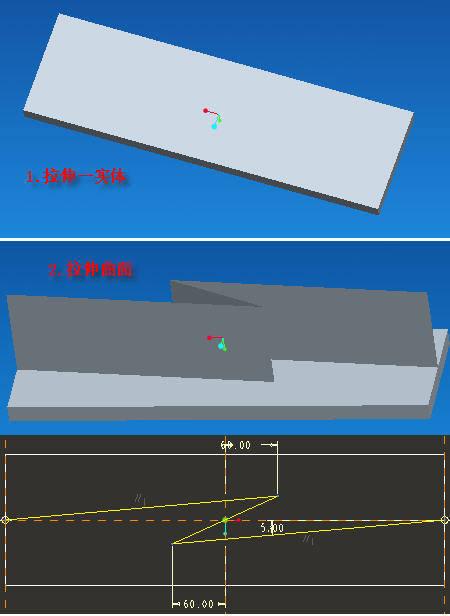

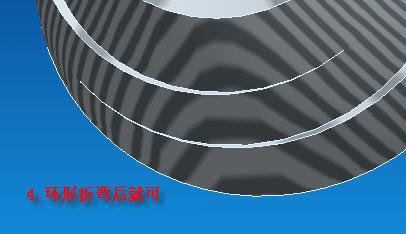

方法二：【环形折弯】
