精选铜皮：Allegro PCB设计中铜皮重叠的筛选策略

Allegro PCB设计时铜皮重叠时如何进行铜皮筛选

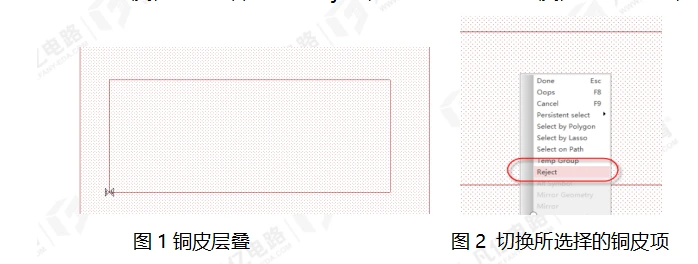

PCB设计时，我们经常会遇到铜皮叠在一起，但是我们需要进行铜皮选择时候，重叠的铜皮不方便进行选择，要么选一个要么都会被选中，那么我们如何做到筛选出自己想要选中的那个铜皮呢？如图1所示。

1）如果铜皮是属于不同的网络：可以点击Edit-Move，然后点击铜皮，如果选择上的不是自己想要的铜皮，则可以右击选择Reject，则可以切换其它铜皮，如图2所示；

2）如果是相同网络的铜皮：则可以通过铜皮合并功能，将铜皮合并为一个铜皮。点击Shape-Merge Shapes选项，然后在PCB中点击需要合并的铜皮，将铜皮进行合并即可，如图3所示。

 图3 合并相同网络的铜皮
