筋：在轮廓与现有零件之间添加指定方向和厚度的材料
1、筋的2种拉伸方向，平行于草图，垂直于草图。
2、建立筋的草图时，提前规划好基准面和拉伸方向！
3、草图轮廓
草图筋的轮廓，可以超过实体轮廓，或短于实体轮廓，软件会自动延伸到实体边界；
推荐超过模型轮廓，便于观察筋的范围。
2条直线，共线时，可能报错或仅生成1条直线对应的筋。
4、筋拉伸方向的选择
4.1、平行于草图基准面，拉伸创建筋
不可以创建共线的筋。【仅验证个例】
4.2、垂直于草图基准面，拉伸创建筋

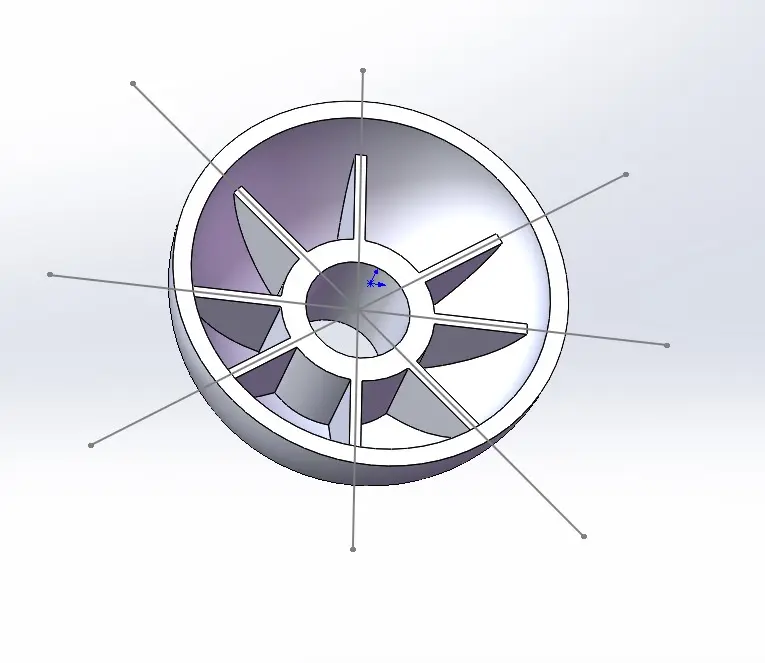

可以创建垂直于基体/草图平面的360度任意分布的筋。
5、相交十字筋
SW原始建模，十字筋，可生成。

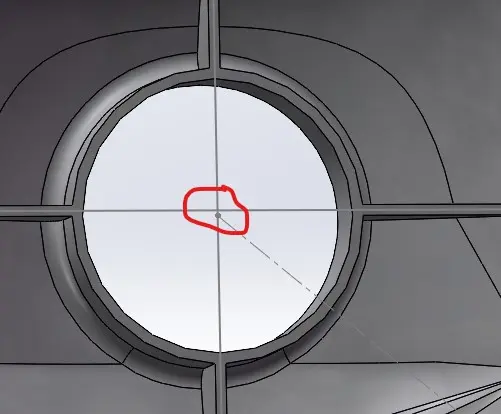

导入模型，曲面，十字筋报错，给与适当偏心，如1mm。
6、常见报错
6.1、此草图必须只有一个开环的轮廓线，请编辑此草图以修改其轮廓线。
两条直线共线不相交，使其相交。
6.2、不能生成此特征，因为这将导致零厚为度的几何体。【未解决】
6.3、筋，完全在零件模型中。【未解决】
