SOLIDWORKS：钣金零件上的通风孔

文章来源：solidworks代理商-卓盛信息（400-696-5950）

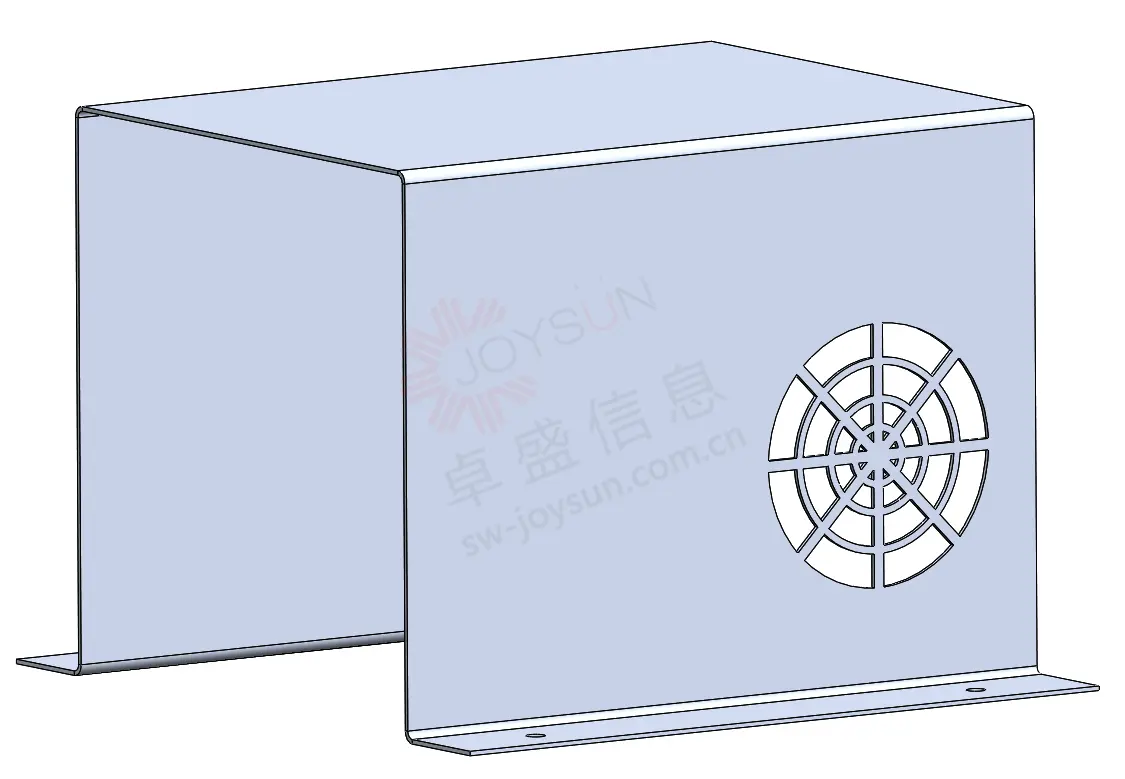

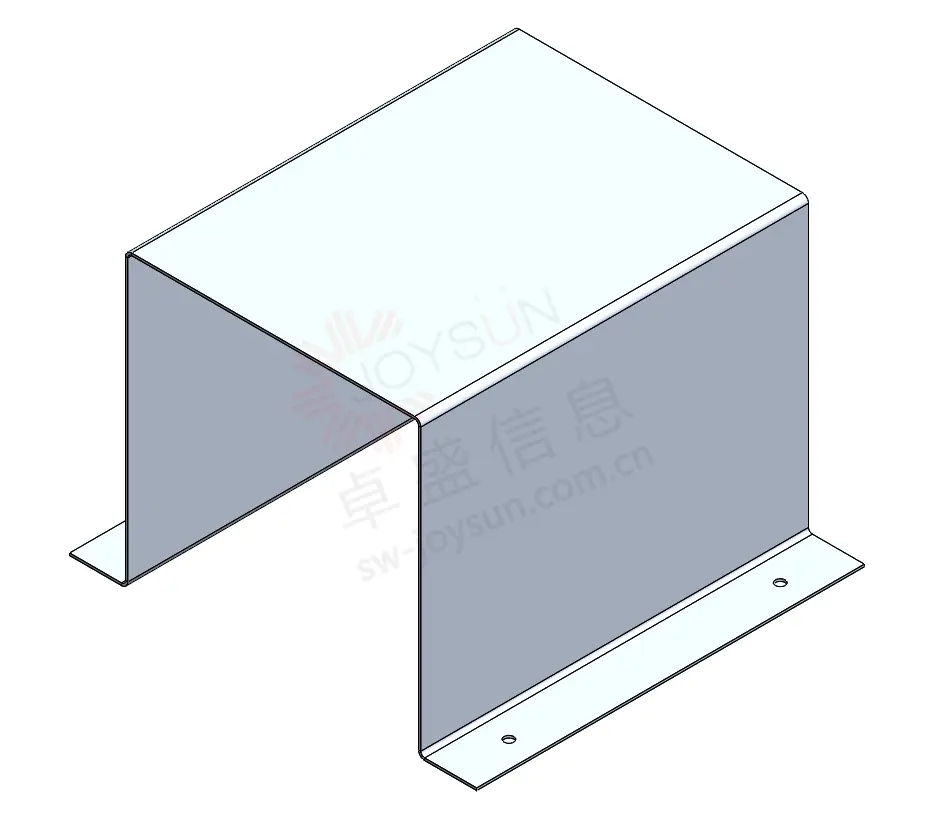

精心设计的冷却系统对于设备的正常运行至关重要。机箱内的气流有助于冷却电子元件等发热部件。以下示例演示了如何根据现有草图自动生成通风孔。

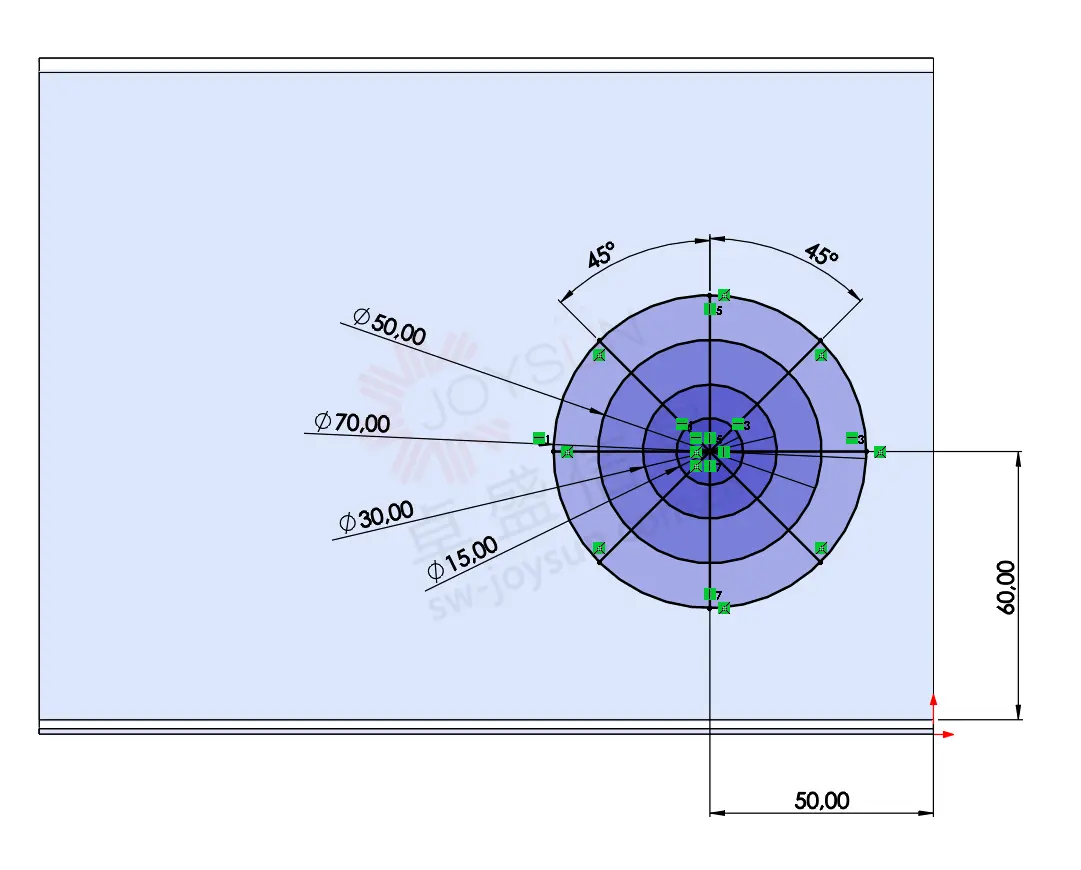

首先，你需要画一张草图来标明通风口的形状。下图是画在金属盖板侧面的草图。它由几个圆圈以及垂直线、水平线和对角线组成。



下一步是从“钣金”选项卡中选择“通风口”特征。此操作应在不离开当前通风口草图的情况下完成。

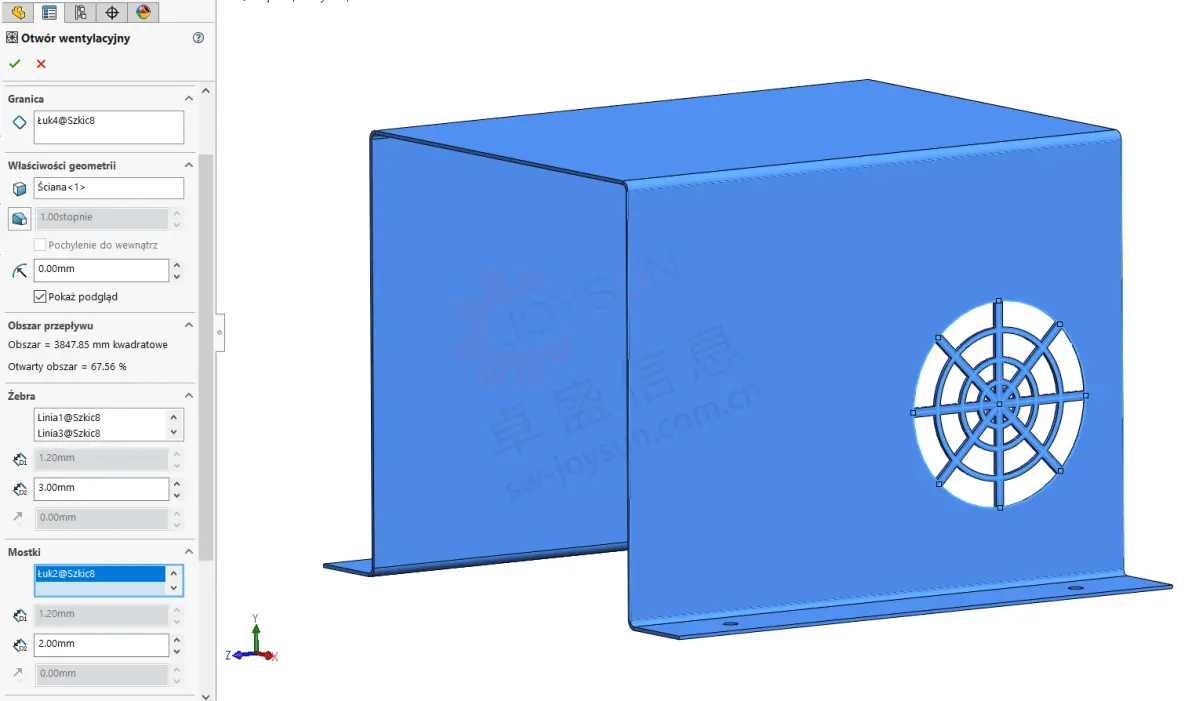

此操作允许您选择各个参数。首先，选择边界区域（或称“边界”）。在“几何属性”中，您可以选择操作面，然后选择生成几何体的拔模斜度和圆角选项。程序下方会显示流通面积（以平方毫米为单位）和开口面积百分比等信息。在“属性管理器”的最底部，您可以选择肋和桥。在此区域中，您可以选择几何体，然后调整其厚度。将几何体分为桥和肋，可以将几何体分组为两个不同的数值。
