SW零件模板属性代码实现自动图号分离操作方法

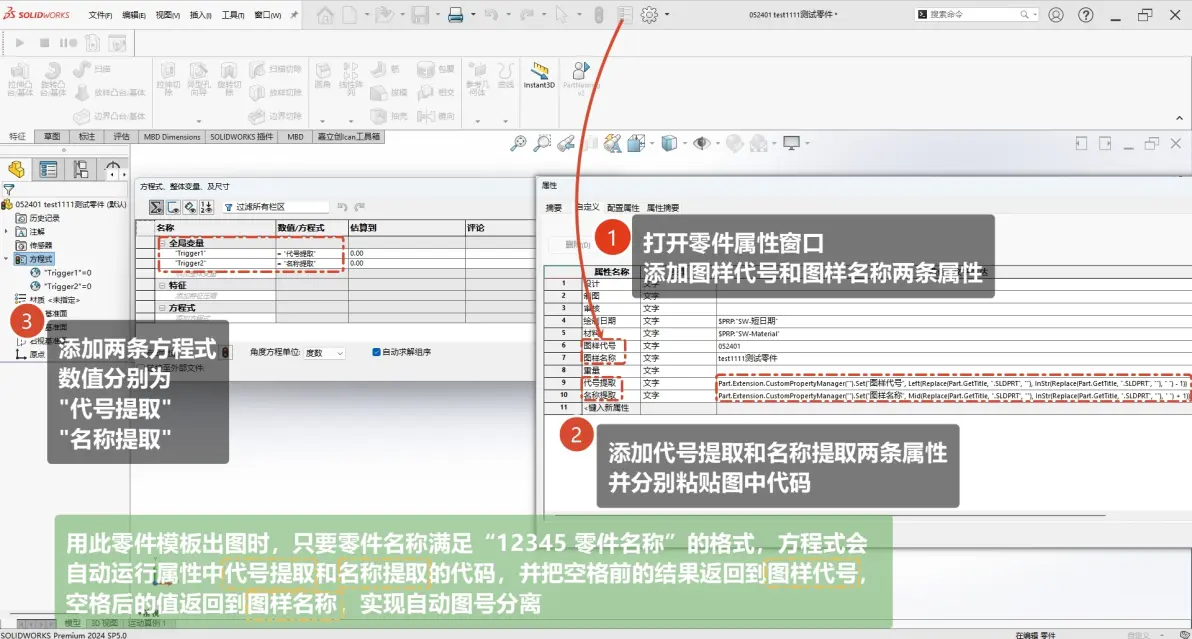

一图看懂实现方式

在标准化设计流程中，让零件属性依据文件名自动提取“图样代号”和“图样名称”，可以省去手动填写或运行宏的麻烦。只需在零件模板中内置一组表达式和方程式，即可在每次保存或重建时自动完成分离。

命名规范

文件名必须统一为：图样代号 + 分隔符 + 图样名称 推荐分隔符为一个空格（如 052401 底板.SLDPRT），若要使用下划线等其他符号，只需将下方代码中的 " " 对应替换即可。

实现原理

利用 SOLIDWORKS 表达式中的 Part.GetTitle 获取窗口标题（即文件名），用 Replace 去除可能出现的 .SLDPRT 后缀，再通过 InStr 定位分隔符位置，用 Left 和 Mid 切分出代号与名称。最后将字符串结果写入目标属性。

为使表达式被触发执行，必须借助“方程式”来引用这些属性，强制其在文件重建时运算。

操作步骤（在零件模板中完成）

1. 预置目标属性 进入 文件→属性→自定义，创建两个属性： 属性名称：图样代号，类型：文字，数值：0 属性名称：图样名称，类型：文字，数值：0
2. 添加分离代码 在同一个自定义属性窗口中继续新建两个属性，作为代码容器（名称可自定义）： 属性名称：代号提取 数值/文字表达： Part.Extension.CustomPropertyManager("").Set("图样代号", Left(Replace(Part.GetTitle, ".SLDPRT", ""), InStr(Replace(Part.GetTitle, ".SLDPRT", ""), " ") - 1)) 属性名称：名称提取 数值/文字表达： Part.Extension.CustomPropertyManager("").Set("图样名称", Mid(Replace(Part.GetTitle, ".SLDPRT", ""), InStr(Replace(Part.GetTitle, ".SLDPRT", ""), " ") + 1))
3. 用方程式触发执行 点击 工具→方程式，添加两个全局变量方程式： 变量名任意（如 A），表达式："代号提取" 变量名任意（如 B），表达式："名称提取"
4. 保存并测试 将文件另存为零件模板（.prtdot）。新建零件并按规则命名保存，执行 Ctrl+Q 强制重建，打开文件属性即可看到自动填好的图样代号与名称。

注意

• 若分隔符不是空格，请同时修改两处 " " 为实际符号。
• 如系统显示扩展名，Replace 会确保去掉 .SLDPRT；若不显示，替换函数不生效也不会出错。
• 目标属性名称（图样代号、图样名称）必须与代码中 Set("属性名", …) 里的名称完全一致。

从此，任何使用该模板创建的零件，只要文件名符合规范，属性即可自动分离，真正做到零操作、零宏。
