如何在SOLIDWORKS装配体中旋转零部件

SOLIDWORKS 装配体能够直观地展示零部件在真实环境中的外观和运动方式。在最终确定配合与对齐之前，往往需要先旋转装配体中的零部件，以便简化后续的工作流程。本文将介绍将零件或子装配体插入顶层装配体后，旋转零部件的几种不同方法。

如何在SOLIDWORKS中旋转零部件

在 SOLIDWORKS 中旋转零部件时，默认该零件或子装配体未被固定，并且没有施加任何会限制其旋转的配合关系。虽然旋转零部件的方式有很多种，但有一种方法因其便捷性而脱颖而出。

使用鼠标右键

确保对象能按预期配合到位的最快方法，就是使用鼠标右键。从易用性角度来看，这可以说是旋转装配体中零件的最佳方式。

使用此方法时，只需右键按住零件，然后移动鼠标即可。此时零件的移动方式就像在使用普通视图旋转工具时旋转屏幕一样。这一技巧可以轻松地将零件调整到尽可能靠近配合位置的状态。

使用“旋转零部件”命令

“移动零部件”和“旋转零部件”命令是旋转零部件的第二种方式。这些工具位于 SOLIDWORKS 命令管理器“装配体”选项卡下的“移动零部件”下拉菜单中，也可以从“工具”菜单中访问。

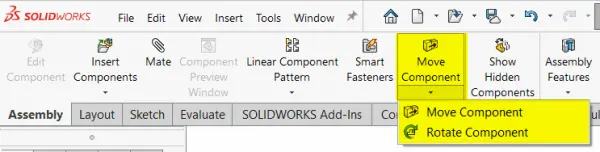

   访问“旋转零部件”命令


使用此方法时，可以直接启用“旋转零部件”命令，也可以在“移动零部件”命令的 PropertyManager 中切换进入旋转模式。其中提供了标准拖动、碰撞检查以及物理动力学等选项。SOLIDWORKS 还内置了动态间隙功能。

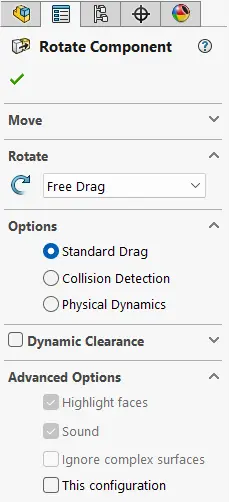

   旋转零部件属性管理器


插入时旋转零部件

在使用“插入零部件”命令插入零件或子装配体时，可以在将零部件放置到图形区域之前按下 Tab 键。“插入零部件”命令位于“装配体”选项卡中，也可以通过 插入 > 零部件 > 现有零件/装配体 找到。

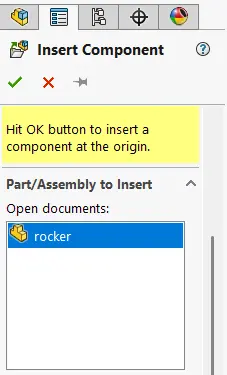

   已选择文档的“插入零部件”命令


此操作会将零部件旋转到不同的方向，使其从放置之初就能处于更加准确的位置。

使用直观的 SOLIDWORKS 工作流程

在 SOLIDWORKS 装配体中旋转零部件是一种直观且高效的方法，能够显著加快配合过程。无论是想通过鼠标右键快速对齐参考，还是需要进行更复杂的碰撞检查，SOLIDWORKS 都提供了相应的选项，来展示零件或子装配体如何相互配合与交互。

掌握了这些不同的旋转方法，您将能更高效地工作、减少配合错误，并构建出从设计之初就能顺畅组合的装配体。现在就尝试用这些方法对齐您的零部件吧！
