产品热设计结构模型预处理思路与solidworks处理方法

本期给大家带来的是关于产品热设计结构模型预处理思路与solidworks处理方法研究内容，希望对大家有帮助。

之前分享过关于MCAD直接导入模型，模型简化与识别的方法，有需要的可以点击上方链接进行详细了解。

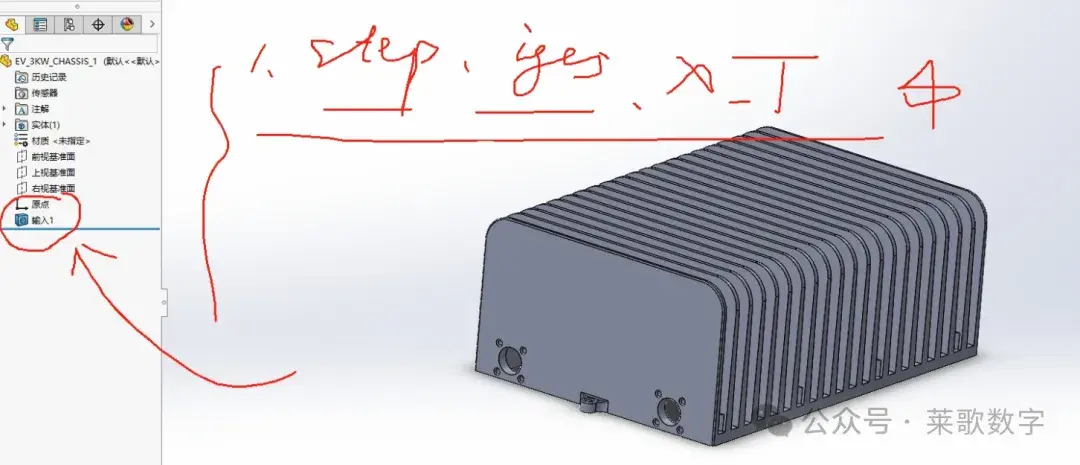

今天给大家分享，在solidworks中简化模型的方法。

用什么工具不重要，搞清楚思路与简化的原则。

即，对导热与系统散热分析并不影响的零部件、特征都可以删除，有损耗的或者对周围的热分布敏感的部分一定得保留。

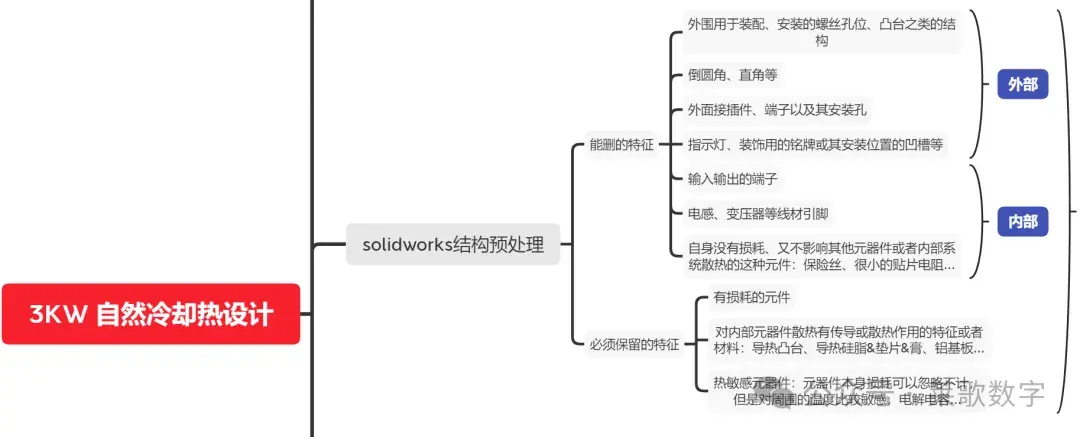

基本处理的思路、处理原则如下图所示，



3D模型预处理思路

主要可以分为外部与内部的模型处理，



外部结构处理

外部可删除

• 外围用于装配、安装的螺丝孔位、凸台之类的结构；
• 倒圆角、直角等；
• 外面接插件、端子以及其安装孔；
• 指示灯、装饰用的铭牌或其安装位置的凹槽等；

内部可删除

• 输入输出的端子；
• 电感、变压器等线材引脚；
• 自身没有损耗、又不影响其他元器件或者内部系统散热的这种元件：保险丝、很小的贴片电阻...

对于solidworks的基础课程，我们后续会出一套教程，敬请关注！



需要保留的部分

• 有损耗的元件；
• 对内部元器件散热有传导或散热作用的特征或者材料：导热凸台、导热硅脂&垫片&膏、铝基板...

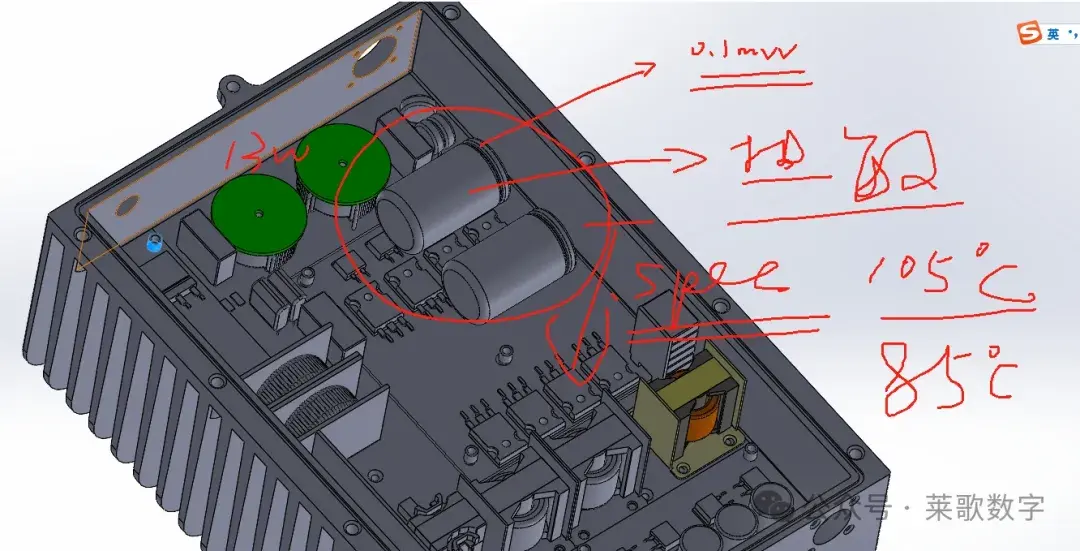

• 热敏感元器件：元器件本身损耗可以忽略不计，但是对周围的温度比较敏感，电解电容...
•
•


内部结构处理

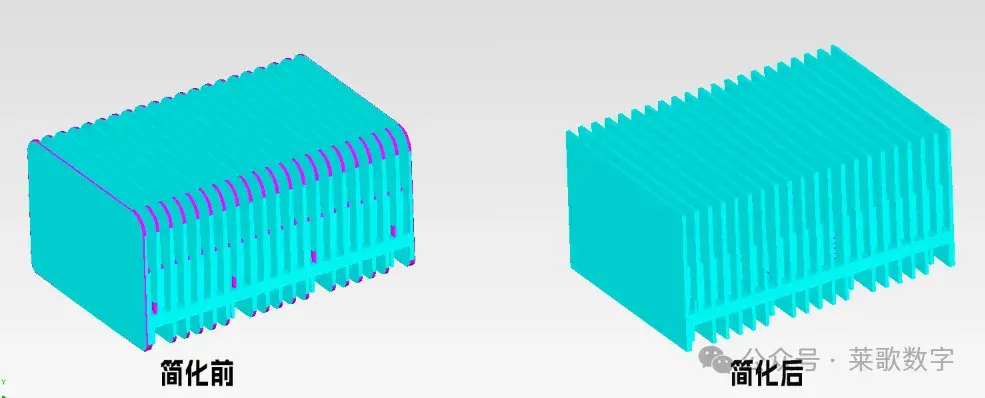

最后，将简化后的模型，导入到MCAD中进行处理识别，简化前后的对比如下图所示，
