在SW电气原理图中记录电缆中包含的双绞线方法

在 SOLIDWORKS 电气原理图中记录电缆中包含的双绞线

文章来源：卓盛信息（400-696-5950）

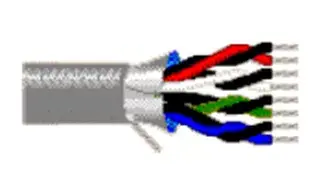

电缆中出现双绞线并不罕见。然而，双绞线电缆是一种将同一电路中的两根导线绞合在一起以提高抗电磁干扰能力的电缆类型。记录这种电缆结构可能具有挑战性。让我们来看看SOLIDWORKS Electrical中的相关选项。

将成对导体分组

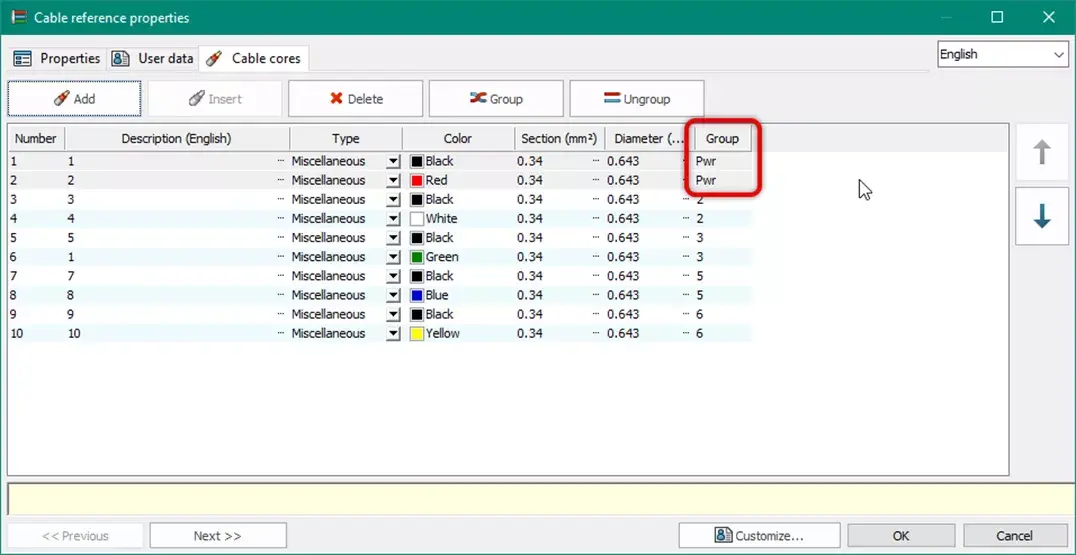

在 SOLIDWORKS Electrical中，当您向电缆库添加双绞线电缆时，您会在电缆参考属性的电缆芯部分下看到一个组图标。

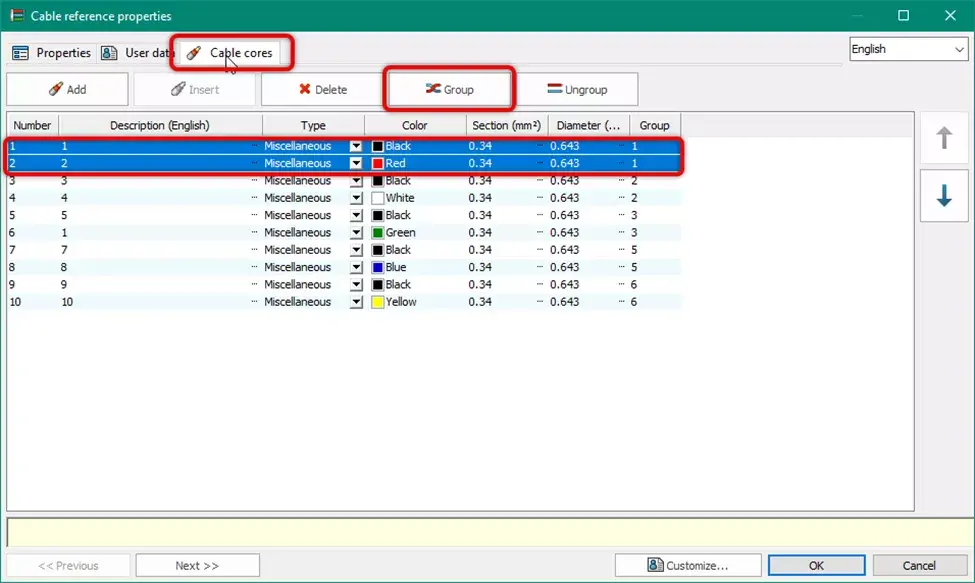

在您按住 CTRL 键并选择要分组的一对电线之前，此图标将显示为灰色。选择属于双绞线的电线，然后选择“分组”按钮。

分组后的线缆现在将具有相同的分组信息，这些信息将用于表格、线缆标签、符号和报告中。以下示例代表了这些应用场景。

注意：以下示例使用组号。您也可以选择使用文本标识符，以便更清晰地进行标识。文本将代替组号使用。

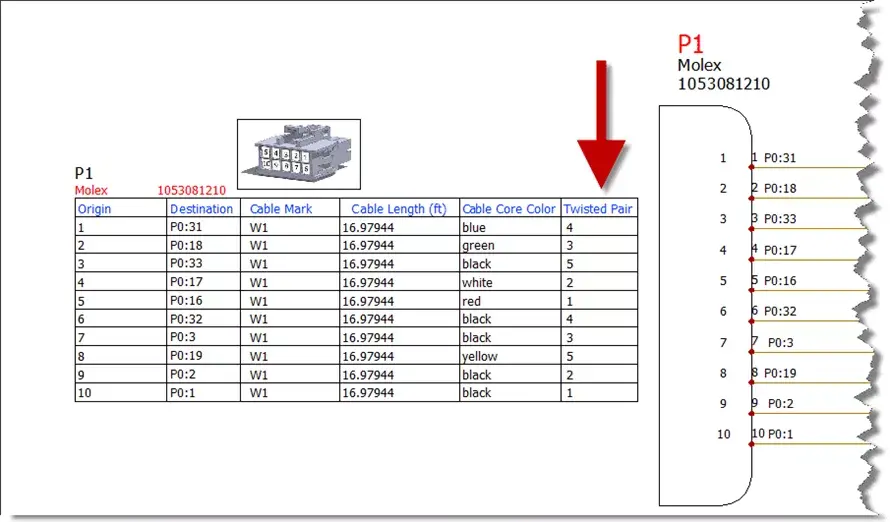

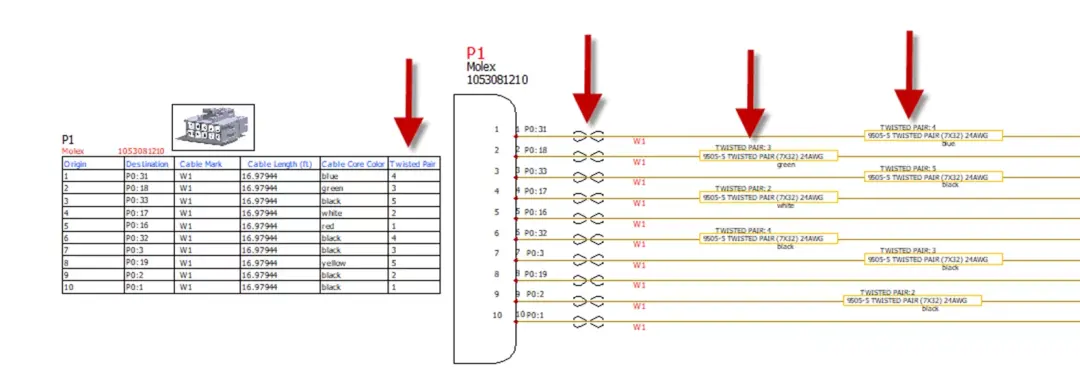

连接器表

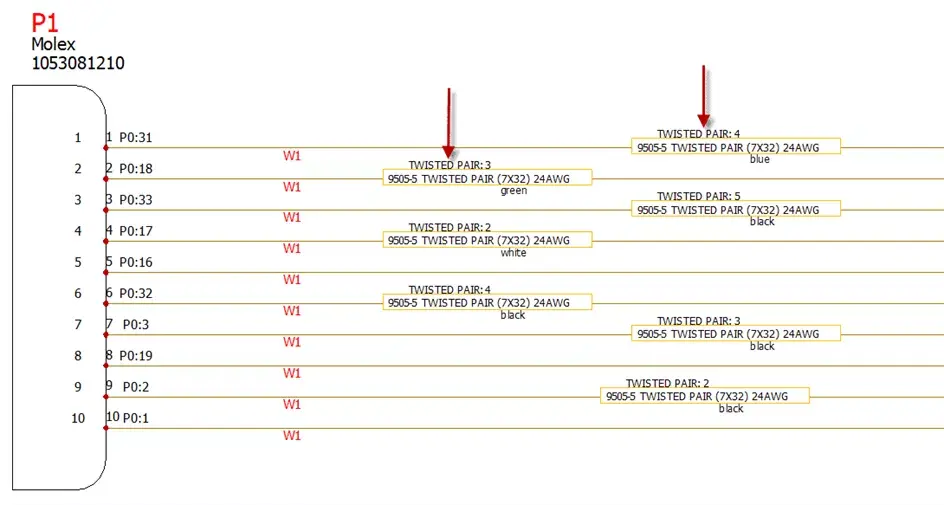

电线标签

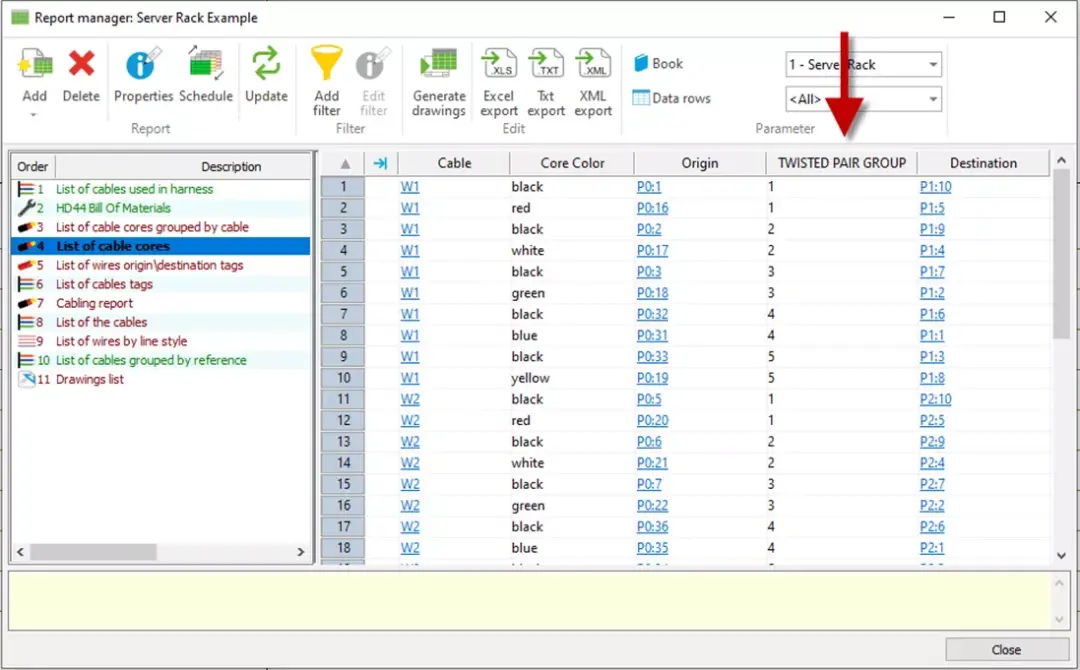

报告

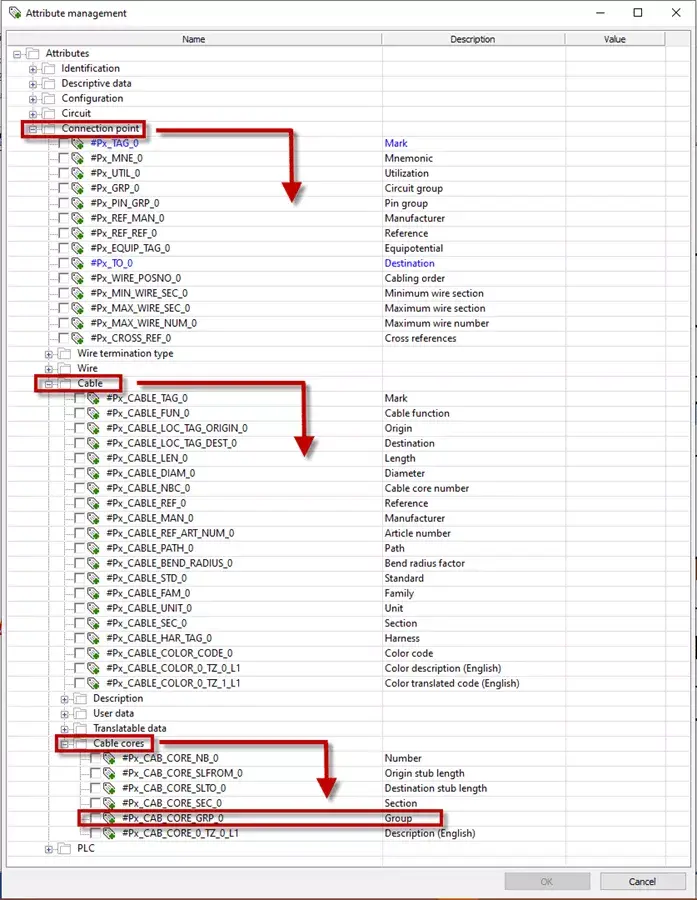

符号

概括

无论您选择以何种方式记录电缆中的双绞线，SOLIDWORKS Electrical都能满足您的需求。
