SolidWorks机械产品建模完整思路与操作步骤

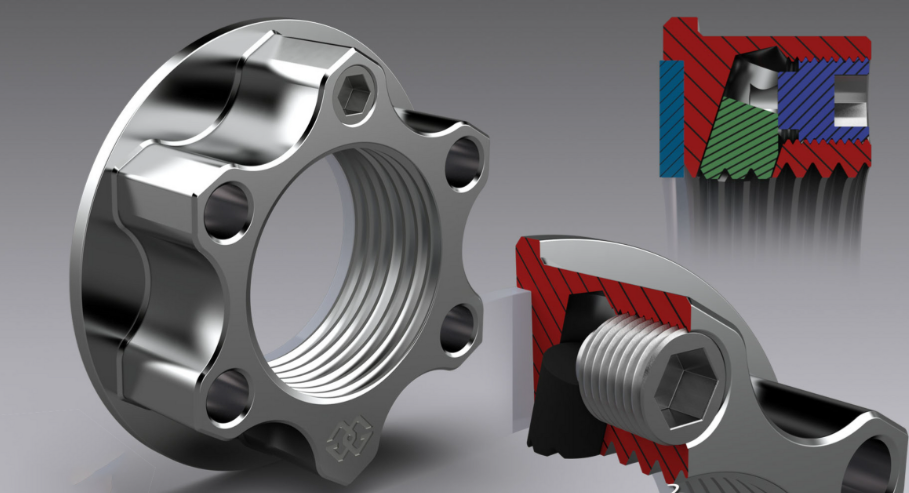

适合机械零件、非标设备、工装夹具、钣金焊件类产品建模，从前期分析到出工程图全流程。

一、建模前准备

1. 理清产品功能、装配关系、关键尺寸、配合公差；明确哪些是标准件（螺栓、轴承、导轨），哪些是自制零件。 2. 确定建模顺序：先主体大件，后小附件；先零件，再装配。 3. 单位统一：毫米 MM，国标 GB，模板提前设置好材料、图纸格式。

二、零件建模核心流程

1. 草图阶段（基础，80% 报错来自草图）

• 草图尽量完全定义，避免欠约束；不要过度约束。
• 轮廓尽量简单，复杂形状拆分多个草图；少用嵌套复杂草图。
• 优先使用几何关系：重合、平行、相等、同心，减少多余尺寸。

避坑：草图不要大量碎线段，线条重叠、断点会导致特征生成失败。

2. 基础特征搭建主体

• 拉伸：绝大多数板类、方块零件首选；凸台做实体，切除做开槽打孔。
• 旋转：轴类、盘类回转零件，画半截面 + 旋转中心线。
• 扫描：管线、密封条、异形长杆件，路径和轮廓分开草图。
• 放样：变截面零件，多个截面轮廓注意起点对齐，防止扭曲。

3. 细节特征加工

倒角、圆角、拔模、孔向导（优先孔向导，不要手动画孔）； 筋特征做加强筋；阵列（线性 / 圆周 / 草图阵列）批量生成孔、齿、安装凸台。

4. 多实体建模适用场景

同一个零件文件做多块实体，用于焊接件、一体多腔体零件； 熟练使用【组合】（合并 / 删减 / 共同）、分割命令，不要到处新建文件。

三、装配体建模

1. 插入零件，优先使用基准面配合定位，不要完全靠边线； 2. 配合少而精，防止过约束变红冲突；运动部件保留自由度； 3. 标准件直接调用 Toolbox，不要自己绘制螺栓螺母； 4. 干涉检查：装配完成一定要做干涉检测，提前发现零件打架； 5. 大型装配：活用轻化模式，隐藏不需要的零部件提升软件流畅度。

四、钣金 / 焊件专项

• 钣金：基体法兰绘制，边角处理，展开验证，重点确认展开尺寸符合工厂加工。
• 焊件：焊件结构构件，裁剪延伸，焊缝，焊件切割清单。

五、工程图输出（对接车间加工）

1. 零件出图：投影视图、剖视图、局部放大； 2. 标注尺寸按照国标，关键公差、形位公差、表面粗糙度补齐； 3. 生成材料明细表 BOM，零件序号对应； 4. 检查：尺寸不缺失、不重复，视图不错乱。

六、新手高频踩坑点

1. 草图乱，后期修改一处，整个模型全部报错； ✅解决：草图简单化，特征拆分，善用编辑草图，不要堆叠复杂单草图。

2. 装配体疯狂过约束，配合变红； ✅解决：删掉多余配合，优先基准定位，运动件预留旋转 / 移动自由度。

3. 钣金展开不对，加工出来尺寸不对； ✅解决：核对钣金参数、K 因子，一定要看展开预览。

4. 模型看着没问题，但是工程图出图炸裂； ✅解决：建模时不要有碎面、无效几何体，定期检查模型错误。

七、建模好习惯

1. 文件命名规范：零件名不要中文乱码； 2. 特征树条理清晰，给特征改名，方便后期修改； 3. 每完成一个大特征保存；复杂模型分阶段保存副本； 4. 建模逻辑尽量贴合加工逻辑，方便后期改图迭代。
