SOLIDWORKS特征失败快速诊断与修复处理方法

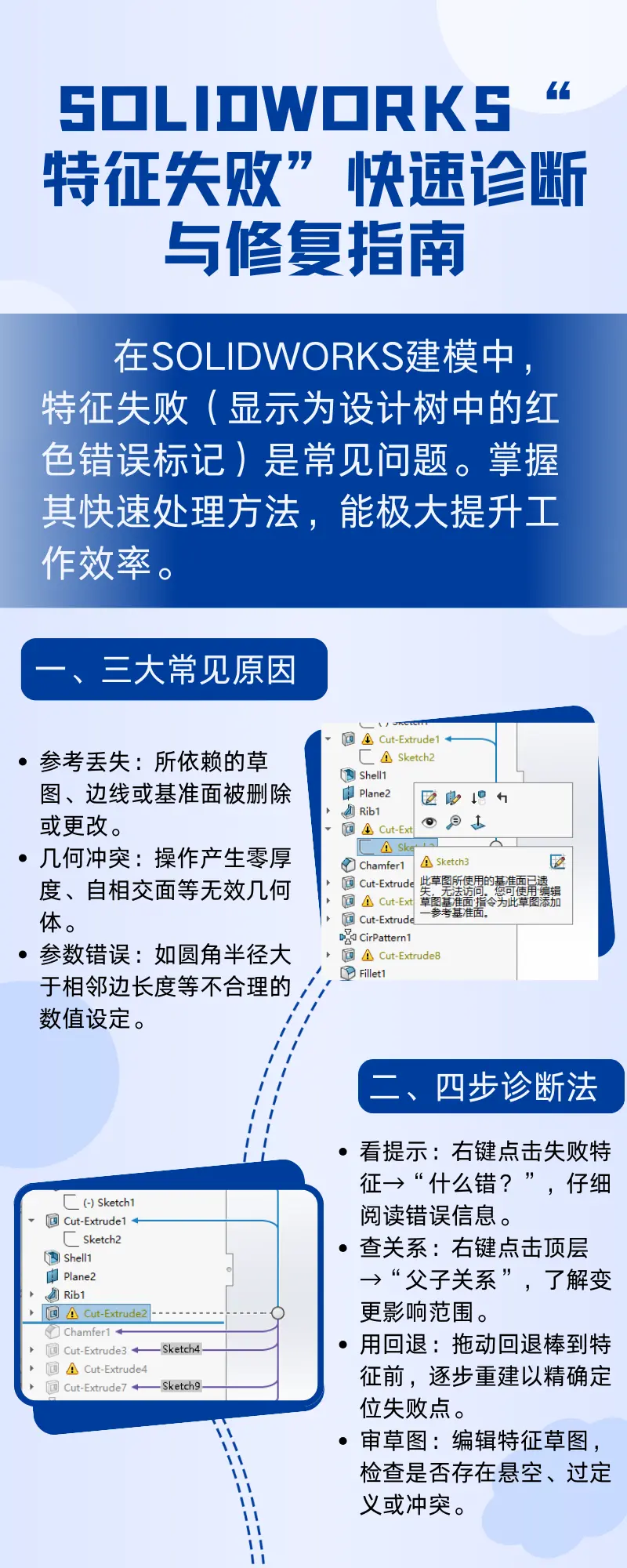

特征树出现红色或黄色，先右键什么错，弹出的信息里写哪个面、哪条边、哪个参考丢失。别直接删特征，删了后面全断，重建错误里看第一处失败，后面跟着的失败往往是连带，修好前面后面自己就绿了，黄色是警告，红色是失败，黄色能重建但几何可能不对，红色直接停住。

草图过定义、欠定义、轮廓不封闭、自相交、零厚度，都会让拉伸、旋转、扫描失败，编辑草图看约束符号，蓝色是欠定义，黑色是全定义，红色是过定义，把多余约束删掉，轮廓用检查草图合法性，工具 > 草图工具 > 检查草图轮廓，放大到端点，看有没有缺口，重合约束没加上，线头没连上，拉伸薄壁时壁厚方向反了也报错。

外部参考丢失是常见来源，装配体里参考了别的零件边线，那个零件改名、移动、删除，参考就断，特征树里带 -> 的草图或特征，右键列举外部参考，看参考在哪个零件，断开链接，用转换实体引用重新取边，固定草图，或者把外部参考转成内部，删除外部参考前先固定草图，不然草图会飞。

回退控制棒拖到失败特征前面，压缩后面特征，再一步步往下拖，看哪个特征开始红，父子关系里看子特征，右键父子关系，列出父级和子级，父级丢了先修父级，子级报错不用管，压缩不是删除，解压后可能恢复，重建时用 Ctrl+Q 强制重建，比普通重建彻底，普通重建只重建改动过的，强制重建全部重算。

圆角失败先看半径是不是大于相邻面，边线是不是被其他特征打断，圆角顺序放在抽壳前还是后，抽壳壁厚大于最小曲率半径，拔模角度和圆角冲突，阵列失败看方向参考有没有丢，实例间距能不能生成，跳过实例，用几何体阵列，别用特征阵列，阵列源特征被压缩，阵列也会红。

导入的 STEP、IGES 实体，面碎、缝隙、重叠，用输入诊断，缝合，间隙，删除面，修补面，延伸面，裁剪面，组合，检查几何体，工具 > 检查，选实体，看无效面、短边、零长度边，曲面缝合后成实体，再切特征，不要直接在上面倒圆角，容易失败。

装配体里配合冲突导致零件特征失败，轻化状态改回完全还原，冻结栏拖到失败特征前，大型装配体模式关掉，重建装配体，看配合错误，同心、重合、距离有没有过定义，子装配体柔性变刚性，外部参考更新，装配体保存前先重建，零件里改特征，装配体里更新，顺序反了容易断。

诊断用剖面视图，看内部有没有干涉，测量距离，检查最小间隙，曲率检查面，斑马线看连续性，临时轴和临时基准面辅助定位，显示参考面、参考轴、草图，动态参考可视化打开，拖动零件看参考怎么动，草图里显示约束，显示端点，显示曲率梳，检查轮廓。

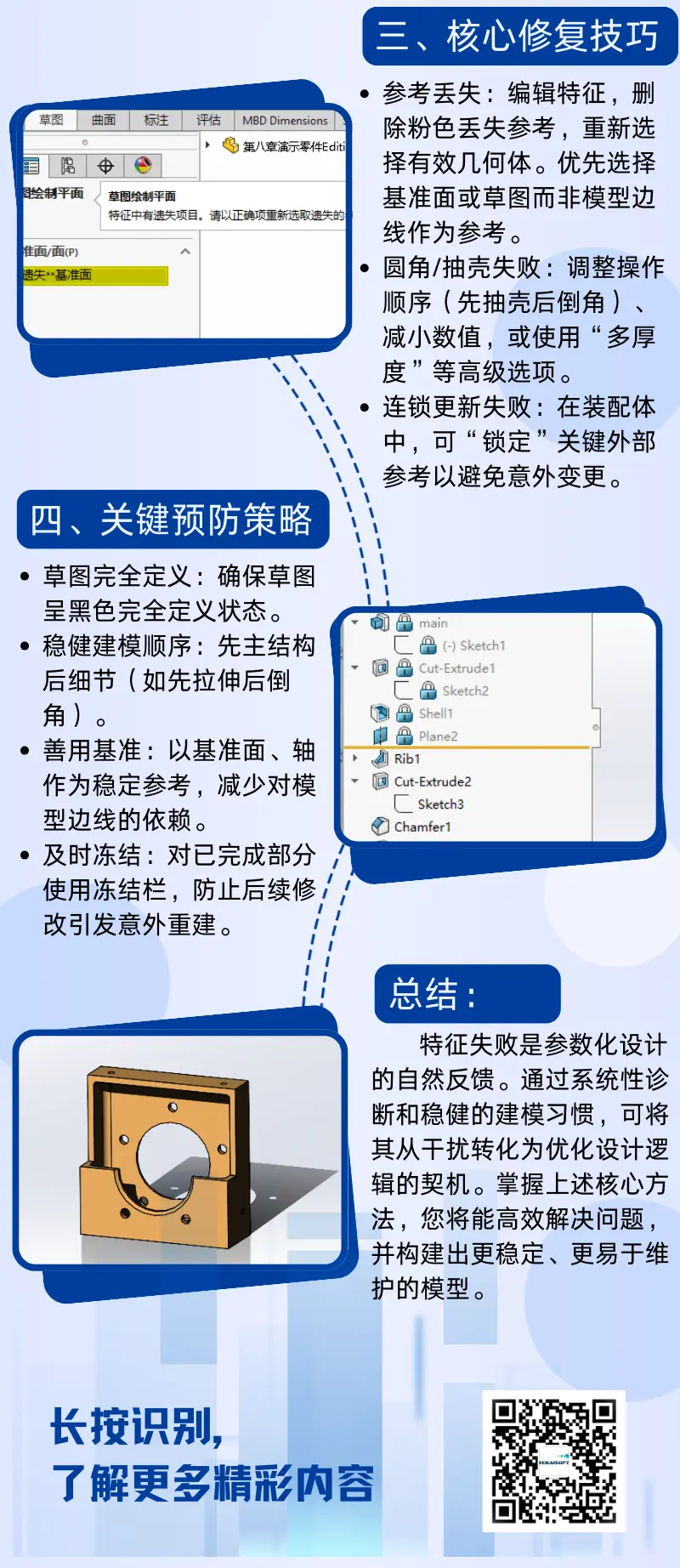

修复时编辑草图，重新选参考面，把丢失的边线换成基准面或原点，删除外部参考后固定，欠定义草图加尺寸和几何关系，过定义删冲突约束，用完全定义草图，拉伸失败换轮廓，旋转失败换轴，扫描失败换路径和引导线，放样失败检查轮廓数量和方向，边界曲面检查方向。

替换面、移动面、删除面可以修导入件，删除面选修补或延伸，移动面选平移或旋转，替换面选目标面，面圆角换边线圆角，圆角变倒角，抽壳前先倒圆角，抽壳后倒圆角，顺序换一下可能就好了，特征失败先压缩，重建，再解压，不行就删特征重建，重建时用草图轮廓检查，保存前按 Ctrl+Q，确认没有红黄，再存。
