如何在SOLIDWORKS中创建自定义外观操作

如何在SOLIDWORKS中创建自定义外观

在SOLIDWORKS中使用外观是提升模型质量的简单方法。学习如何在 SOLIDWORKS 中创建和应用自定义外观，可以使您的模型看起来尽可能逼真。

SOLIDWORKS 中的自定义外观是什么？

SOLIDWORKS 中的自定义外观功能允许您将选择的颜色和纹理应用于任何面、特征或实体。您还可以更改外观的各种属性，例如透明度、虹彩、光照等等。

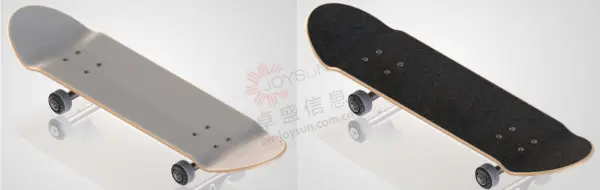

   一款外观经过定制的滑板图片


如何在SOLIDWORKS中创建自定义外观

本分步指南将介绍如何在 SOLIDWORKS 中创建自定义外观，帮助您实现更逼真的模型效果。

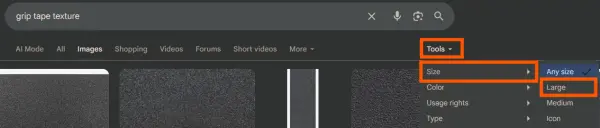

1、找到SOLIDWORKS模型所需材料的高分辨率图像。

   选择“大”以获得最佳效果图片

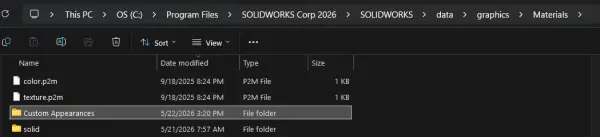

2、在 SOLIDWORKS 默认材料文件路径下创建一个名为“自定义外观”的文件夹。

   一个新的“自定义外观”文件夹图片

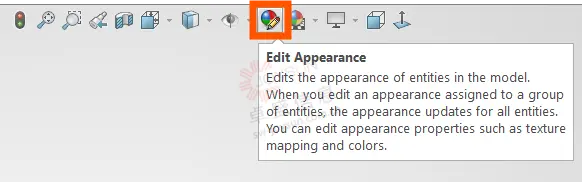

3、将外观文件添加到 SOLIDWORKS，并通过 SOLIDWORKS 抬头视图工具栏中的“编辑外观”工具对其进行处理。

   在 SOLIDWORKS 中编辑外观图片

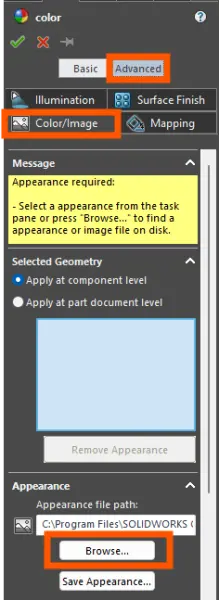

4、打开“编辑外观”工具后，选择“高级”选项卡，然后单击“外观文件路径”栏下的“浏览”按钮。

   选择已下载的外观图像图片


5、打开步骤 1 中保存的外观图像。

6、SOLIDWORKS 会提示您保存 .p2m 文件。请将此文件保存在您在步骤 2 中创建的“自定义外观”文件夹中。

7、选择要应用外观的表面部分。

使用映射工具进行最终调整

如果您应用的自定义外观看起来拉伸或扭曲了，您可以使用“编辑外观”命令中的“映射”工具对其进行调整。

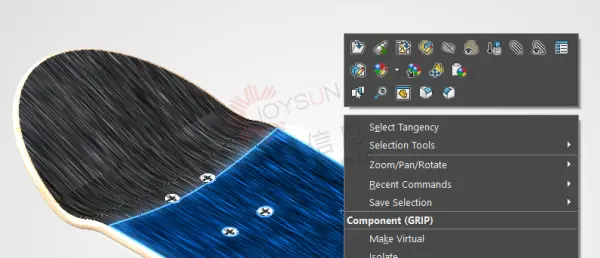

1、右键单击新应用的外观，然后选择“编辑外观”功能图标。

   右键单击外观表面，然后选择“编辑外观”图标图片


2、在 PropertyManager 中选择“高级”选项卡，然后打开“映射”部分。

   导航至外观映射选项图片


3、展开第二个映射区域。

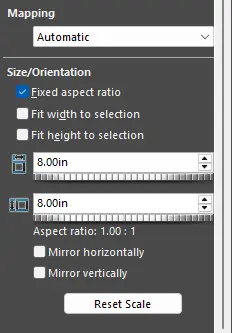

   SOLIDWORKS 外观映射选项图片


4、调整选项以指定方向、宽高比或镜像，从而重新调整外观方向。

自动映射通常是一个不错的起点，但根据几何体的具体情况，您可能需要使用其他映射类型。SOLIDWORKS 提供了几种不同的映射类型选项。

> 自动：映射到 X、Y 和 Z 轴中的一个轴。“自动”纹理空间选项适用于大多数平面几何体。

> 表面：根据模型的 UV 纹理坐标映射所有点。

> 投影：根据投影方向映射所有点。

> 球面映射： 将所有点映射到球面上。

> 圆柱映射：将所有点映射到一个圆柱体上。

自定义 SOLIDWORKS 外观之外的内容

通过掌握自定义外观和映射技术，您可以消除失真，确保每个细节都体现您的设计意图。这些细微的调整可以显著提升演示效果、客户评审以及整体模型质量。投入时间优化您的视觉效果，您的设计将以清晰、专业和出众的方式脱颖而出。当然，SOLIDWORKS 的自定义能力远不止于模型外观。 它同样允许您根据日常工作流程定制界面、鼠标手势和键盘快捷键，从而全方位提升工作效率。
