SolidWorks技巧：装配体中修改零部件名称并同步刷新工程图

在 SOLIDWORKS 中，当我们想重命名零部件名称，工程图却无法同时进行刷新时，这就需要我们对工程图进行再次的修改。然而繁多且杂乱的2D/3D的图纸和零部件，修改起来非常耗时耗力，这大大地增加了我们的工作时间，那么有什么方法能够让我们来解决这个问题呢？

我们可以通过 SOLIDWORKS 的宏命令就能很好地解决该问题，来帮助提高工作效率。

步骤一

首先我们调出‘宏’工具，在命令管理器上右键，选择工具栏-宏，如（图1）。

图1

步骤二

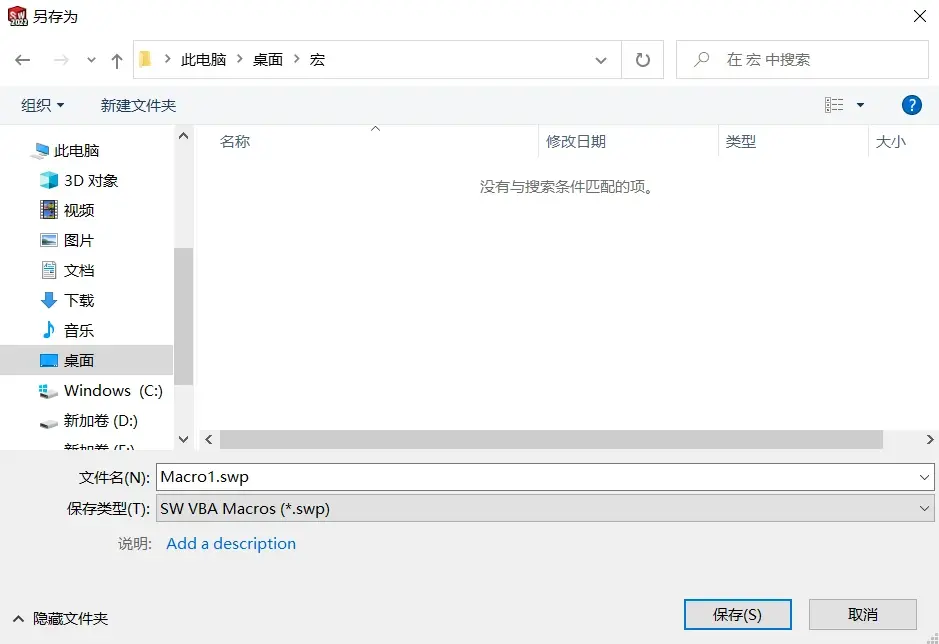

新建宏：在宏工具栏上点击-新建宏-确定好保存位置-保存当前VBA编辑文件-保存，即可弹出VBA编辑器，如（图2）、（图3）。

图2

图3

步骤三

在VBA编辑器中，点击工具箱创建两个窗体 Form 和 MsgBox1 ，如（图4）。

图4

步骤四

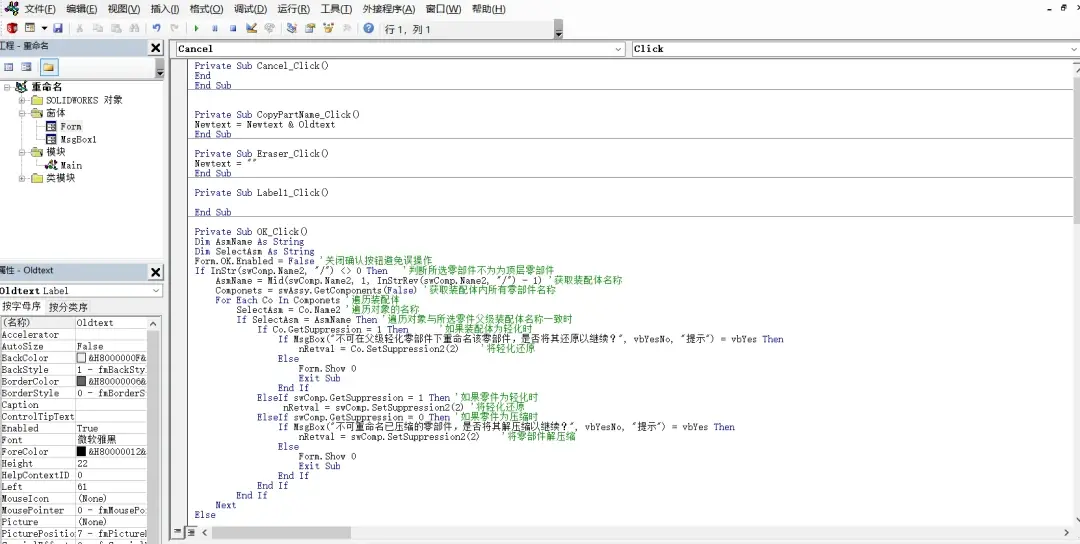

创建好窗体后，双击窗体 Form ，跳出对话框，把宏代码创建到对话框中，如（图5）。

图5

步骤五

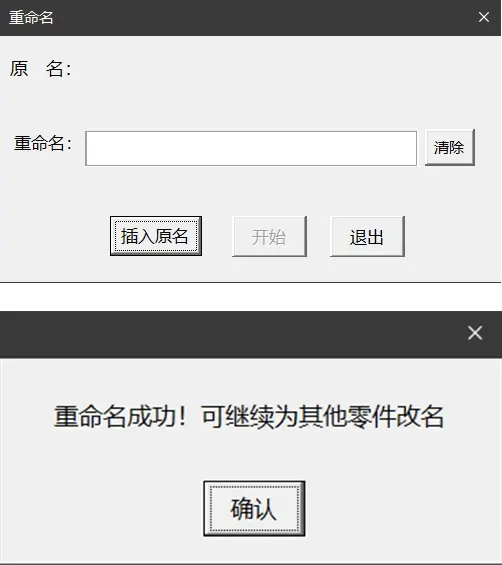

分别测试运行：Form 和 MsgBox1，测试成功将会出现我们上面制作的窗体内容，如（图6）。

图6

步骤六

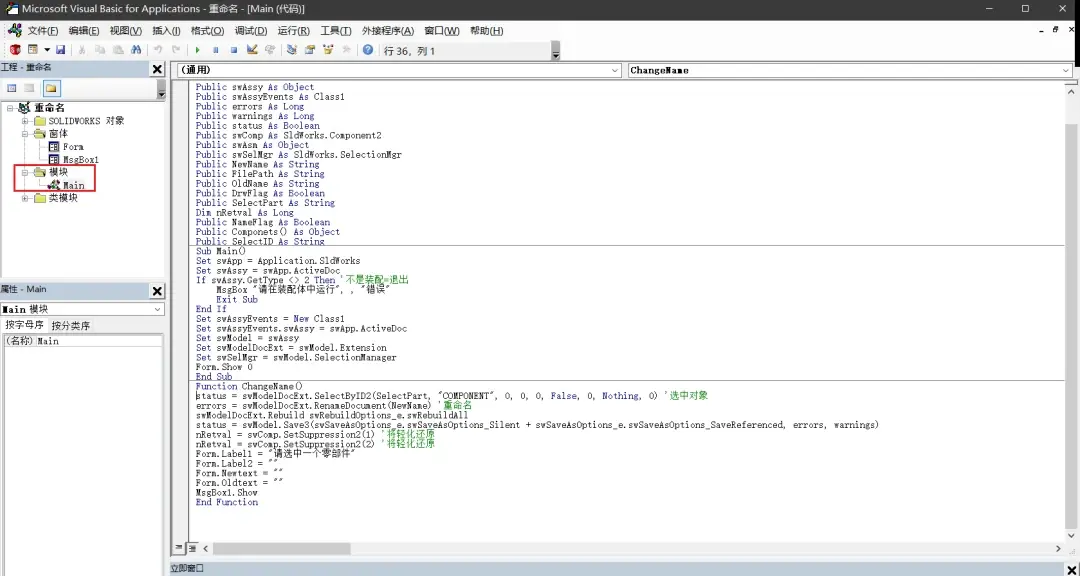

在模块中，创建如下的代码到编辑器中，如（图7），完成后，保存关闭VBA编辑。

图7

步骤七

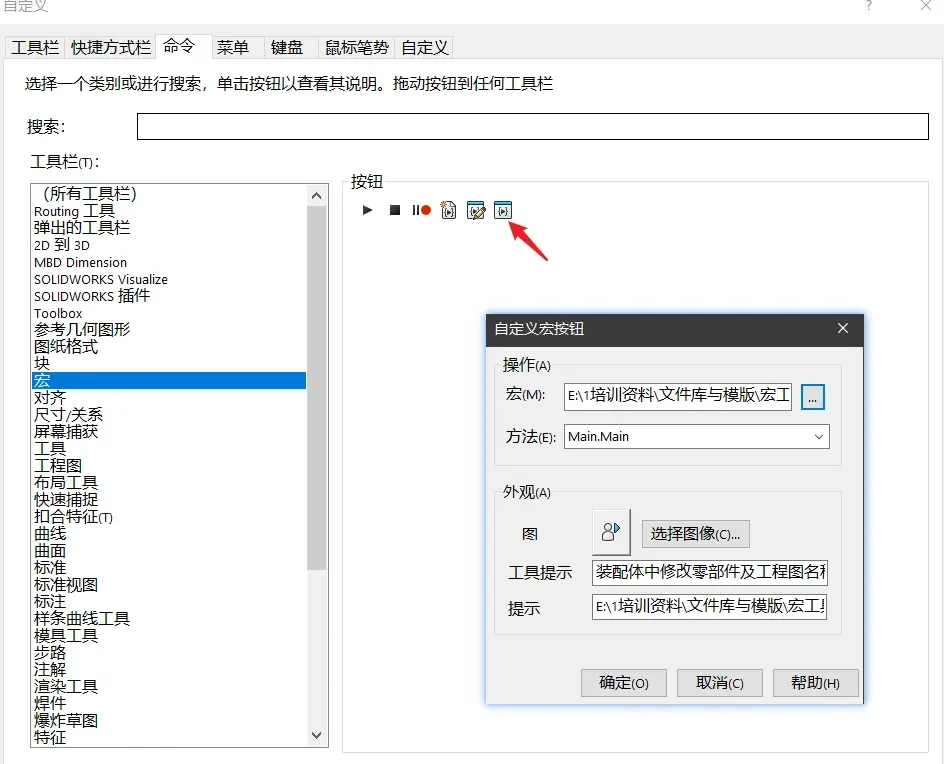

创建宏命令按钮，在SW中，点击自定义-宏-创建宏按钮，在跳出的对话框中将制作好的宏文件，选择路径进行载入确定即可，如（图8）。

图8

最终进行实际测试时，我们需要打开装配体，在装配体中修改零部件名称后，才能同步工程图的名称。

以上为利用宏来实现零部件和工程图重命名同步更新的方法，如有兴趣或需求宏代码，可留言或发邮件至800信箱获取相关详细资料。
