利用SW2025 SP1反转端点相切避免手动修改草图

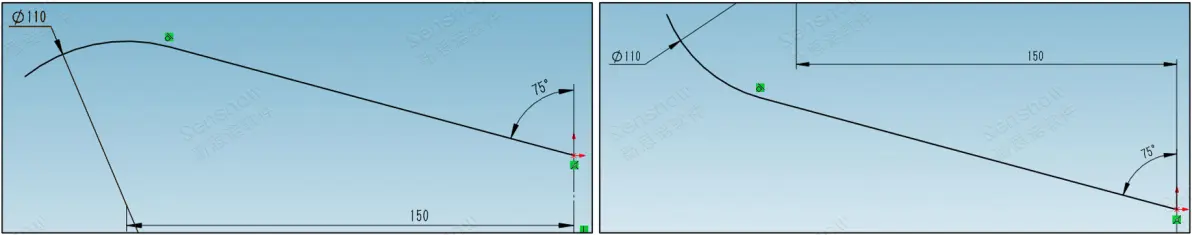

SOLIDWORKS 的草图工具是构建三维模型的基础，草图的样式决定了三维模型的结果。由于草图中的细节元素较多，在我们更改模型的过程中草图的编辑频率要高于特征的编辑频率。很多时候我们哪怕是更改草图的很小一部分形状都需要大量的操作过程，例如下图的更改：如果要把左图的圆弧朝向由朝下更改为朝上，我们是不是需要移除掉圆弧再重新去创建呢？

我们需要操作：删除圆弧 -> 重新添加另一个朝向的圆弧 -> 约束圆弧和斜线为相切约束 -> 创建圆弧半径尺寸 -> 创建圆弧水平方向的定位尺寸，才能实现我们对草图的更改要求，也没有更好的办法！

针对这一类只需要更改圆弧方向，不需要添加新元素的草图更改类型，在研发部门那边已经收到了越来越多的用户反馈，用户希望可以通过保持相切关系的同时移动圆弧的中心，增加将圆弧反转到另一侧的能力，来避免无休止的重复工作！

ESPR # 1172439 Ability to flip the arc on to the opposite side by shifting the arc center by retaining the Tangency relation. (Tangent, direction)

E：Enhancement（增强）

SPR：Software Performance Report（软件性能报告）

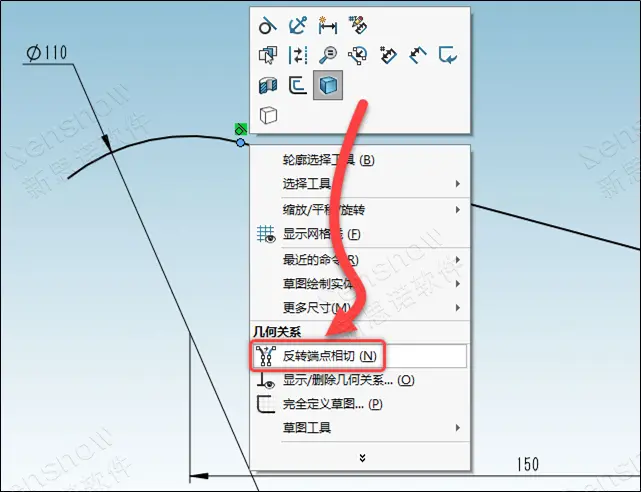

在 SOLIDWORKS 2025 SP1版本实现了这一增强，现在用户只需在需要反转圆弧方向的起始点上右键菜单，点击“反转端点并相切”即可反转圆弧方向，不需要做任何的手动修正。反转后所有的约束和驱动尺寸依然存在，无需再次手动添加，为设计更改提供了革命性的便利。
