SolidWorks非通用技巧：利用图片快速生成草图

很多SolidWorks初学者听说过有高手用图片快速生成草图，其实这个技术不建议学，那个分辨率不是很高，适合黑白或者颜色单一的图片，因为识别分辨率相对较低，所以就不建议学这个，但是既然有的这个功能，我就顺便给大家讲解下这个功能如何使用，方便有需要的同学用得着。

首先，你找张图，如下面的示例图

然后打开SolidWorks软件，新建零件

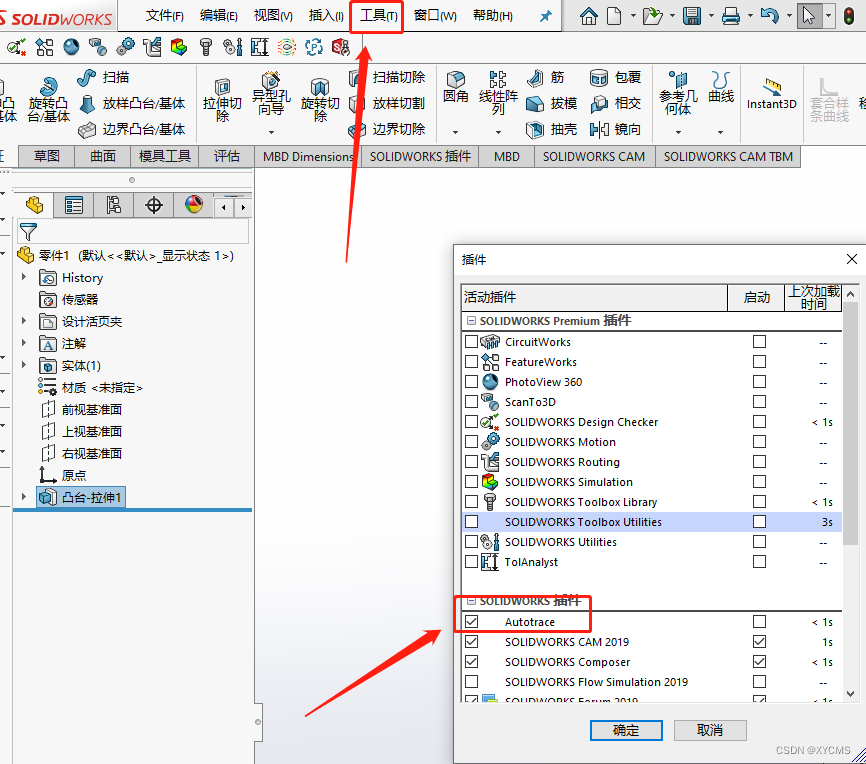

打开工具——插件，勾选autotrace插件；然后点击确定

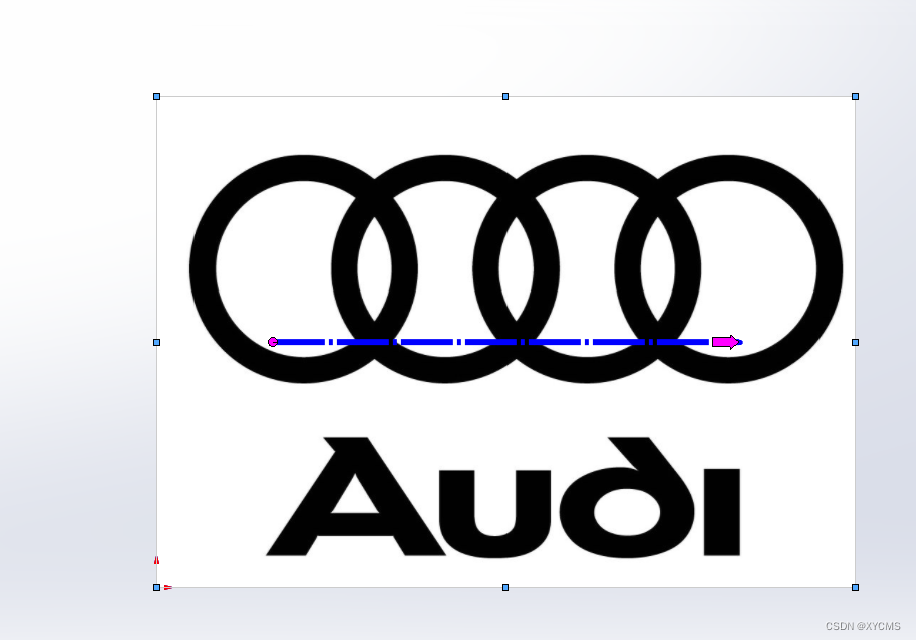

打开前视基准面，绘制草图，在工具——草图工具——草图图片，选择你本地要转换的图片；效果如下

在左侧属性工具栏里面，选下一页

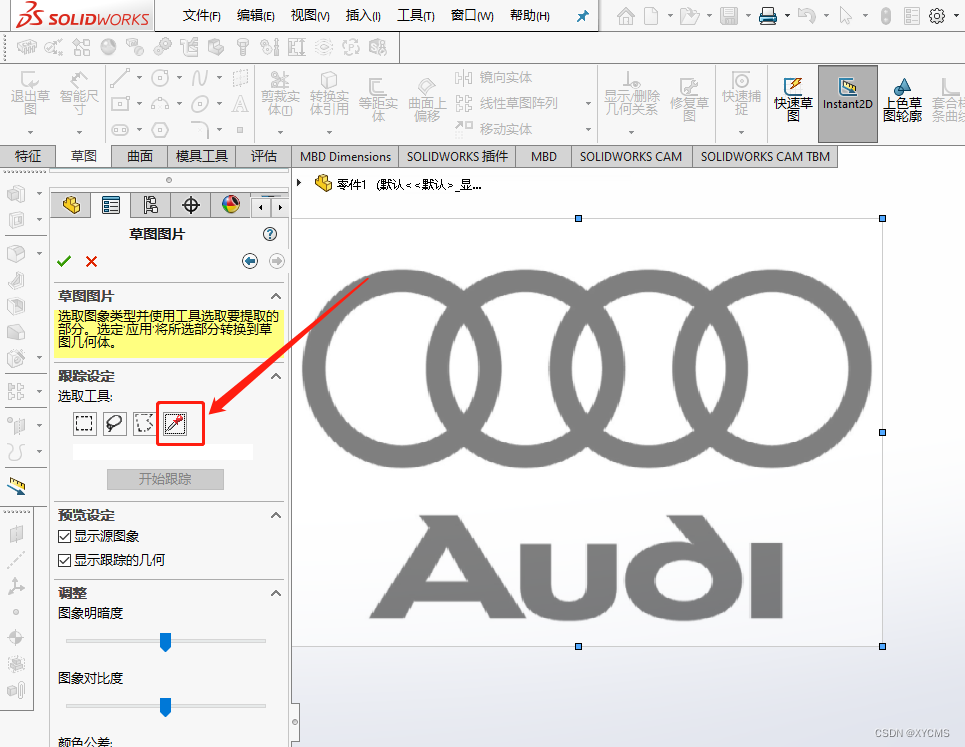

选中吸管图标，在右侧点击要吸取的颜色区域

如四环图标

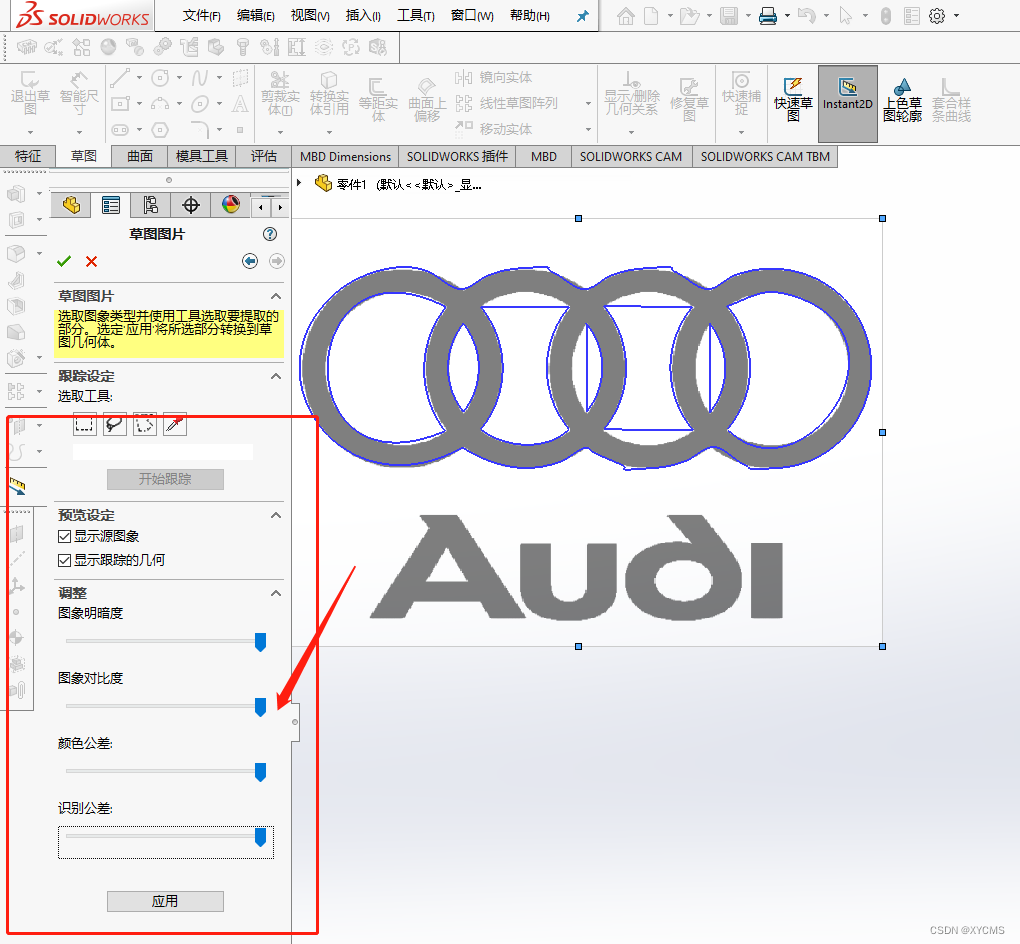

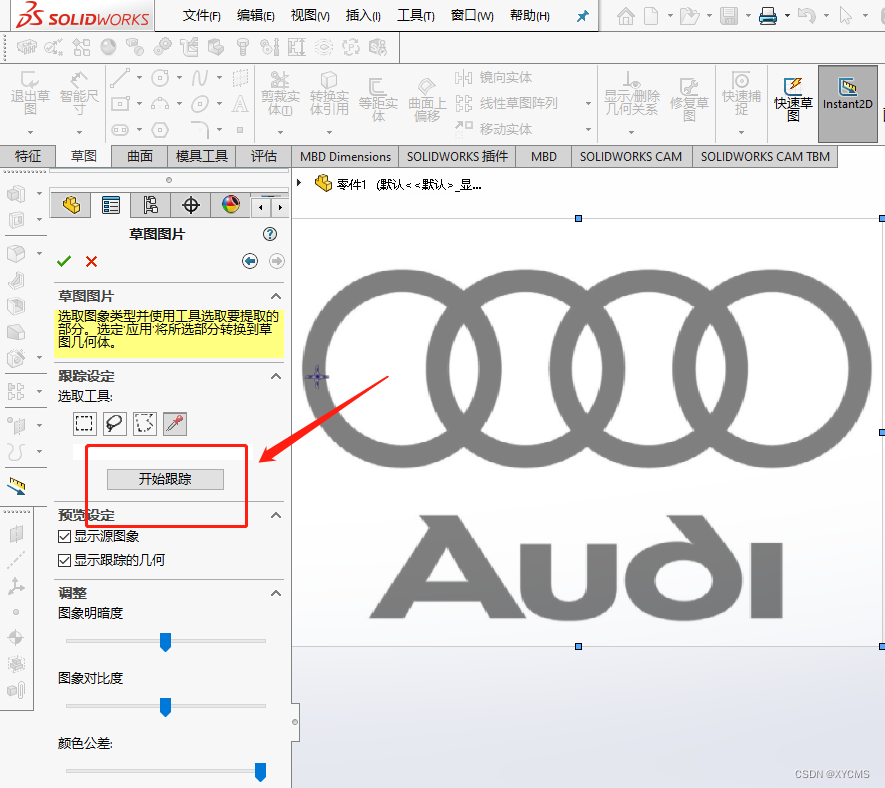

点击开始追踪，

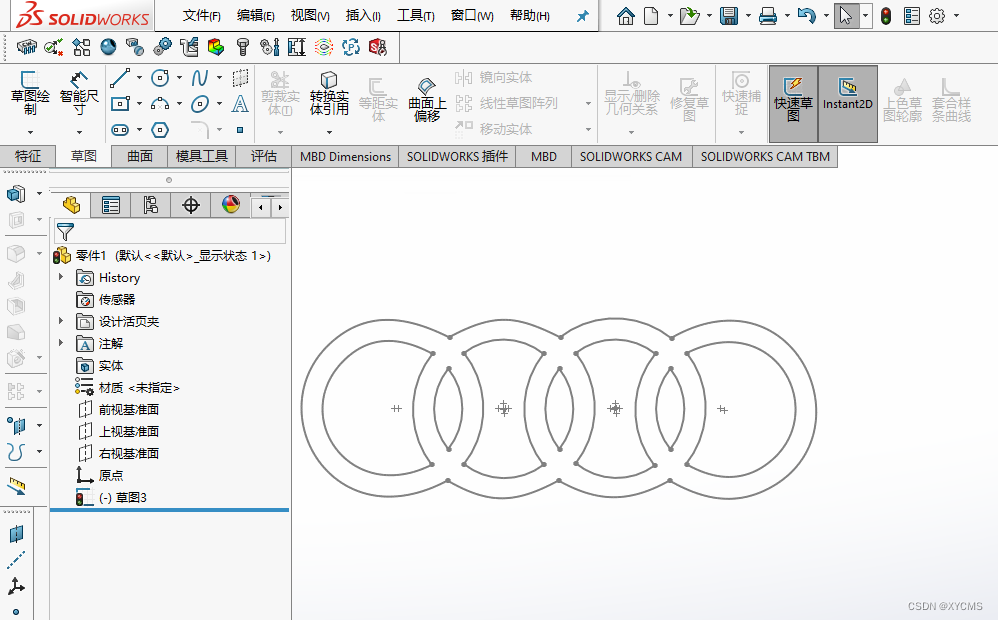

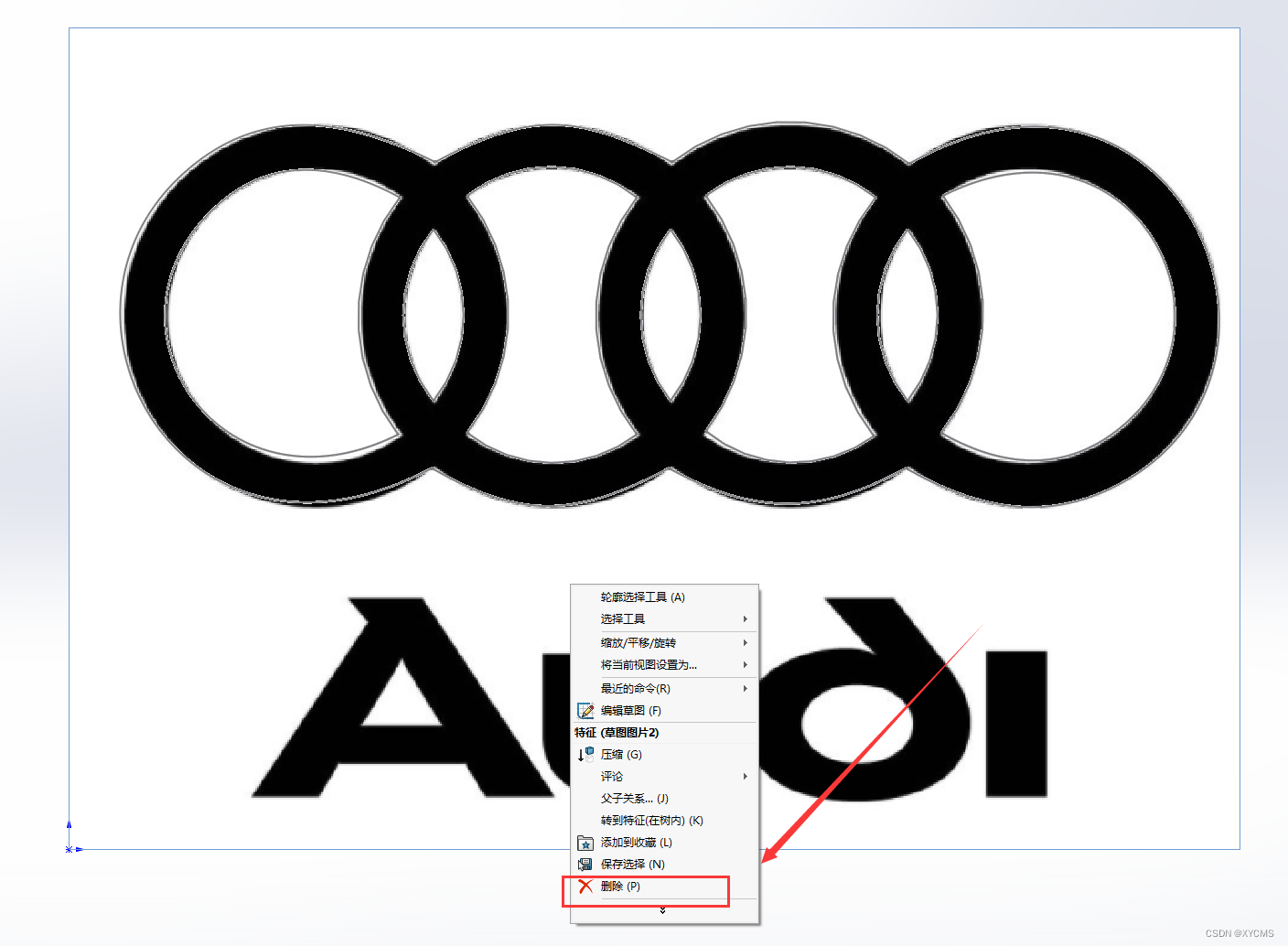

点击应用，生成图，然后右键删除插入的图片层

再次选中前视基准面编辑草图

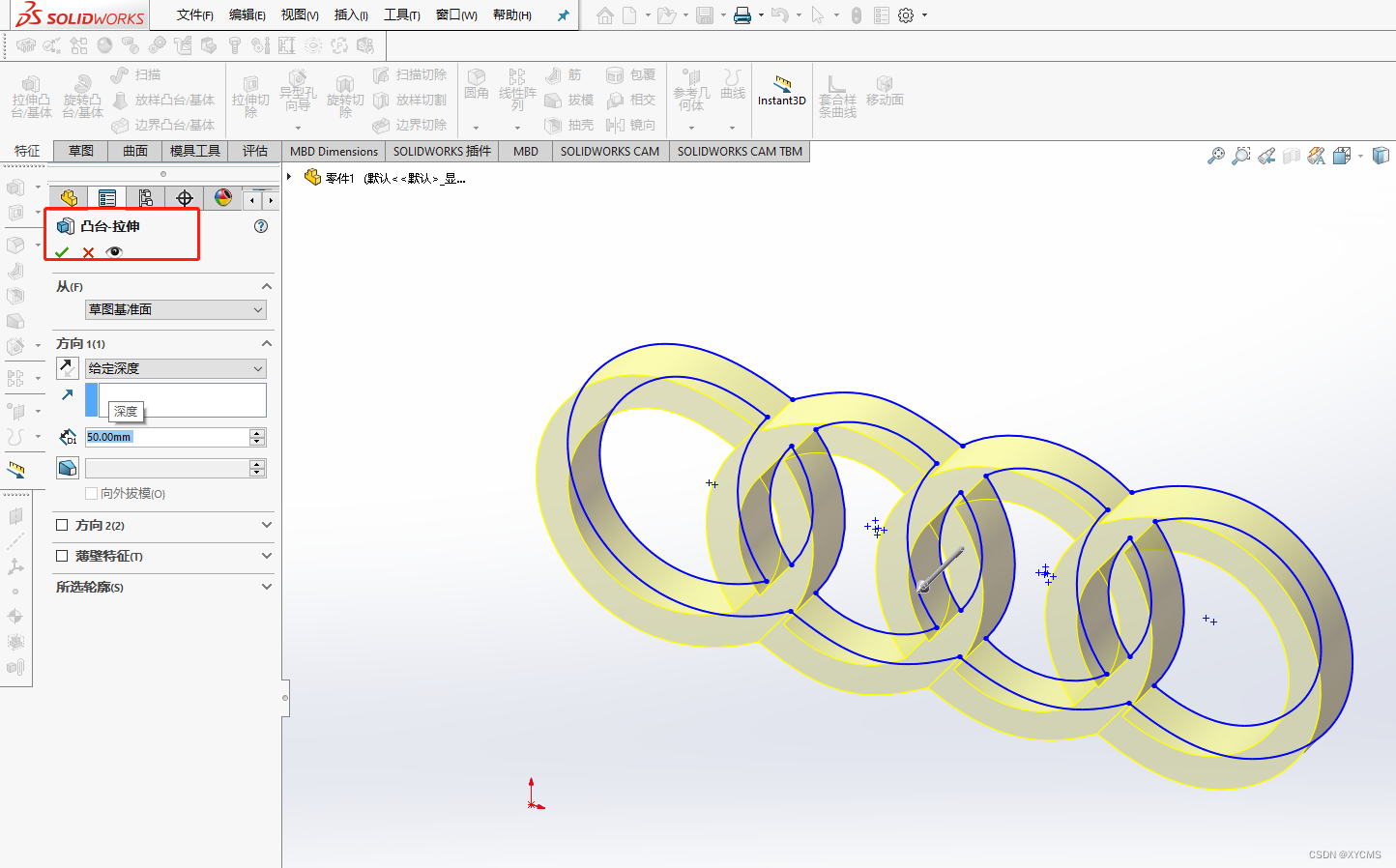

拉伸凸台
