Solidworks工程图模板：如何批量修改？

许多工程师在工作时都遇到过这种问题，就是在企业变革的时候，修改大量的工程图模板搞得筋疲力尽，那么咱们是否有方法使用Solidworks批量修改工程图模板呢？

我们都知道SolidWorks自带的批处理插件叫做Task Scheduler，那么我们应该如何实现全自动的批量处理呢？这里就离不开SolidWorks自带的另一个插件了，它叫Design Checker。下面我们就详细的讲一下如何实现的。

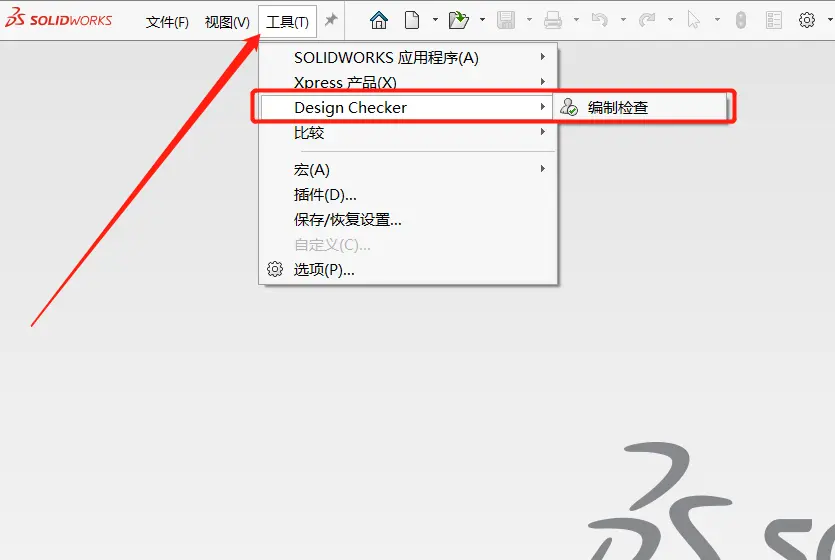

  Step 1    首先我们需要使用Design Checker编制检查，创建一个新的检查标准。打开SolidWorks，在开始界面一次点击：工具>Design Checker>编制检查。

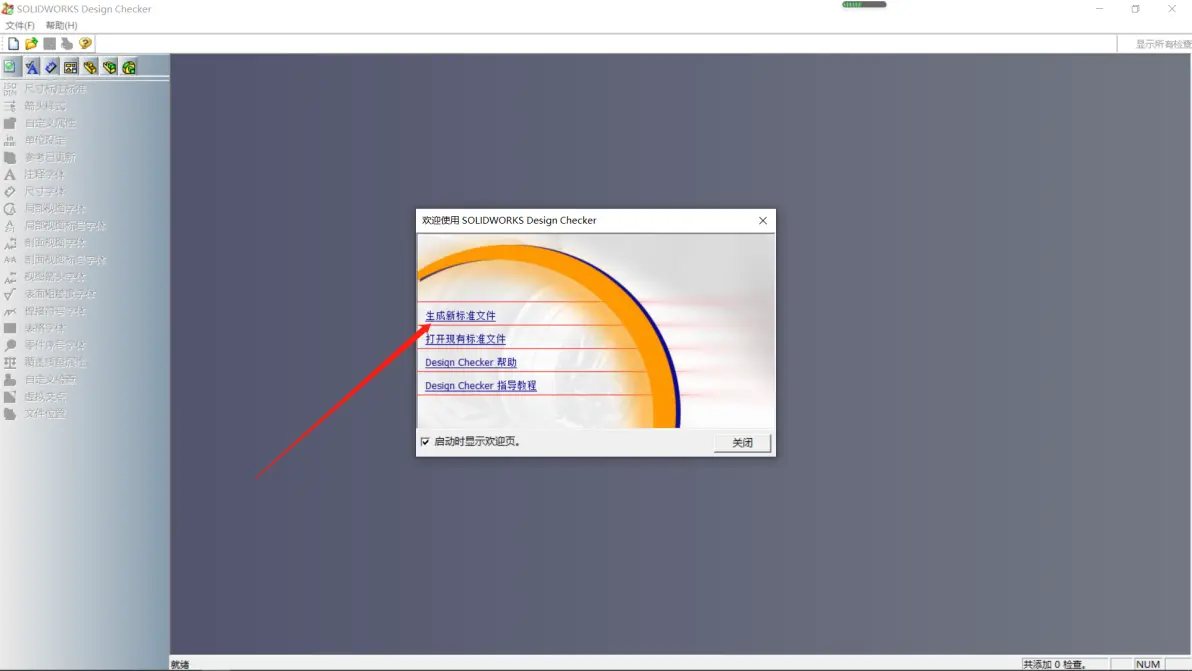

  Step 2    启动Solidworks Design Checker后点击生成新标准文件。

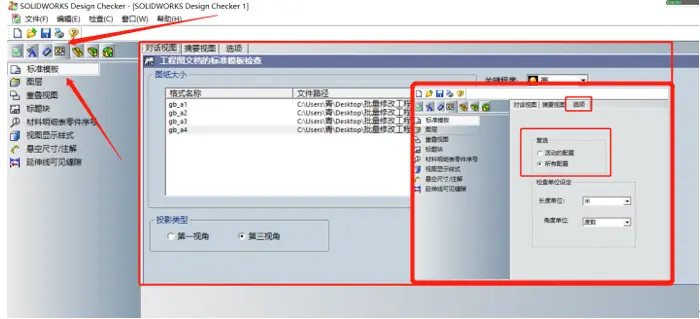

  Step 3    然后创建工程图文档检查标准，然后在标准模板处添加我们需要替换的Solidworks工程图图纸格式，注意一定要在选项中选择我们要应用的范围。

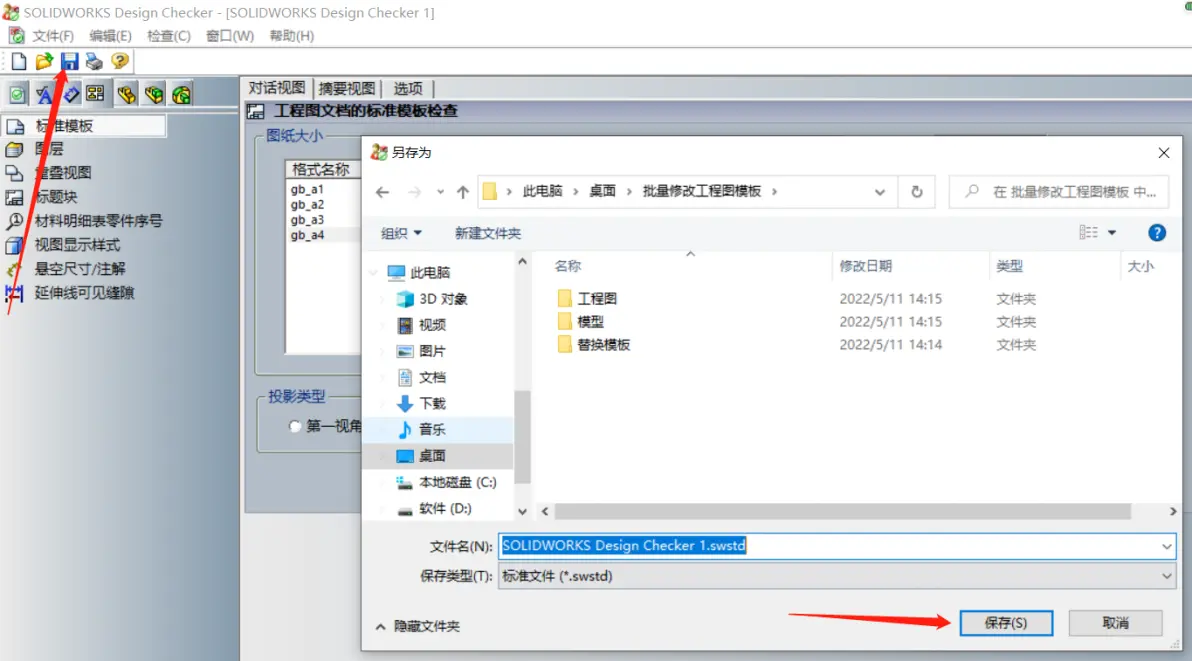

  Step 4    当然我们也可以设置图层、标题块等检测标准，在这里我们只准对于标准模板进行检测，设置完成标准模板后我们保存此工程图文档检查标准。保存完成后退出Solidworks Design Checker界面。

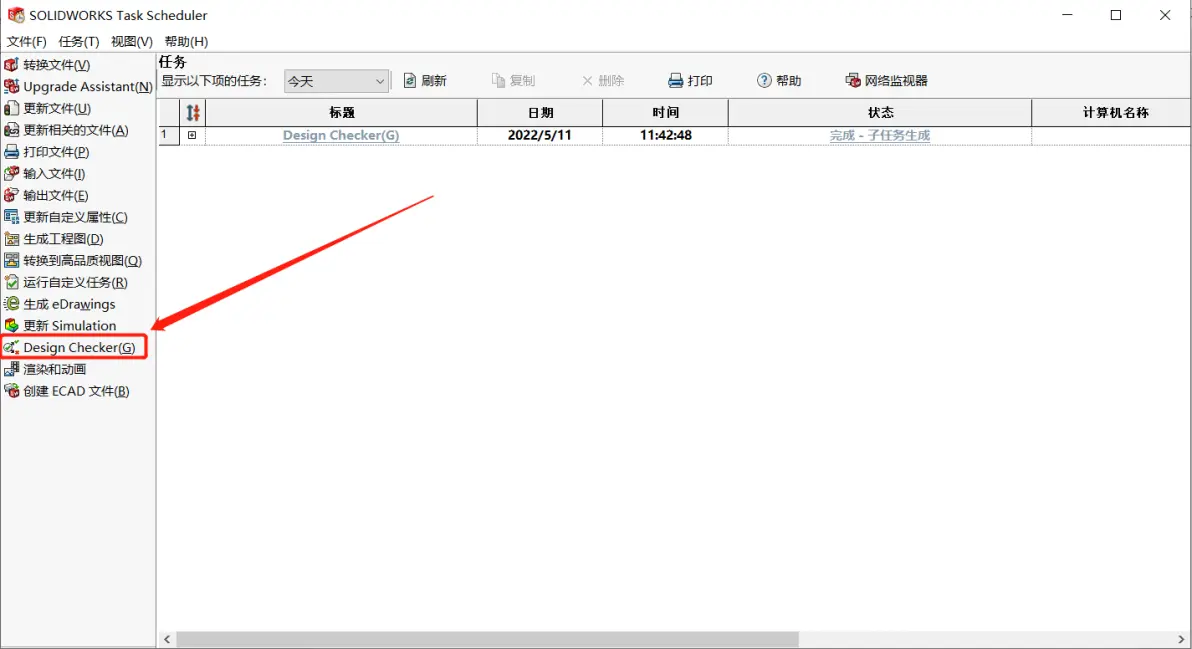

  Step 5    接下来需要我们在开始界面>Solidworks工具中点击Solidworks Task Scheduler，运行Solidworks Task Scheduler。然后点击左侧的Design Checker建立批处理任务。

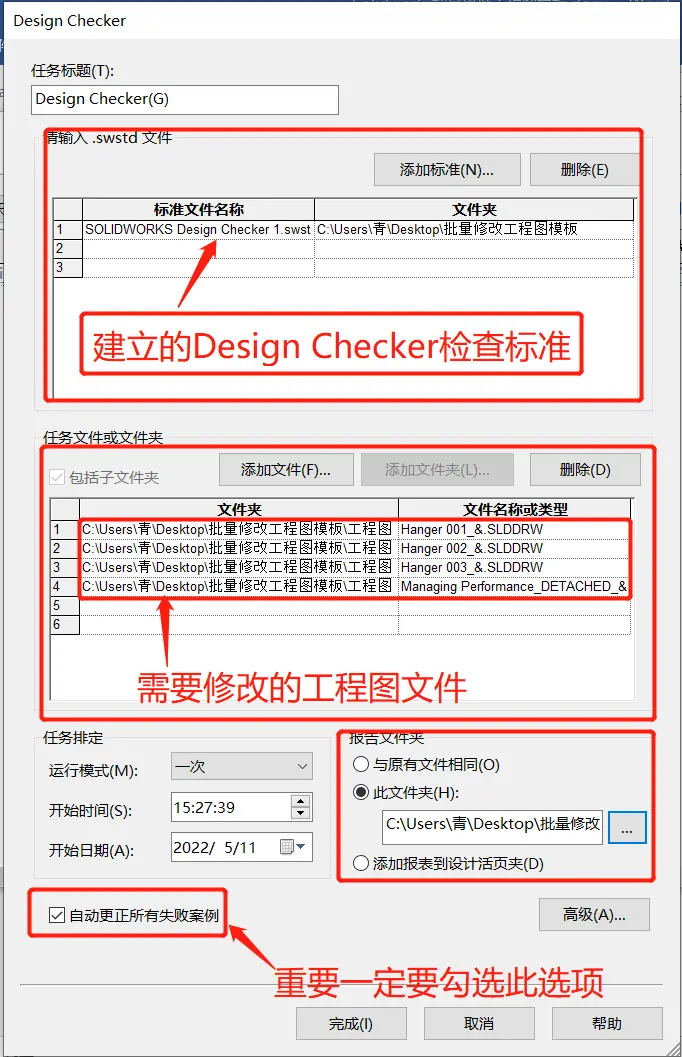

  Step 6    在跳出的Design Checker页面中，添加我们指定的标准文件，并添加我们需要修改的工程图，然后设置修改后的文档的保存位置。最后点击完成。等其任务完成后就会发现我们的工程图图纸格式已经修改完成了。
