分布式能源的选址与定容在IEEE30节点系统中的实现研究

一、IEEE30节点测试系统概述

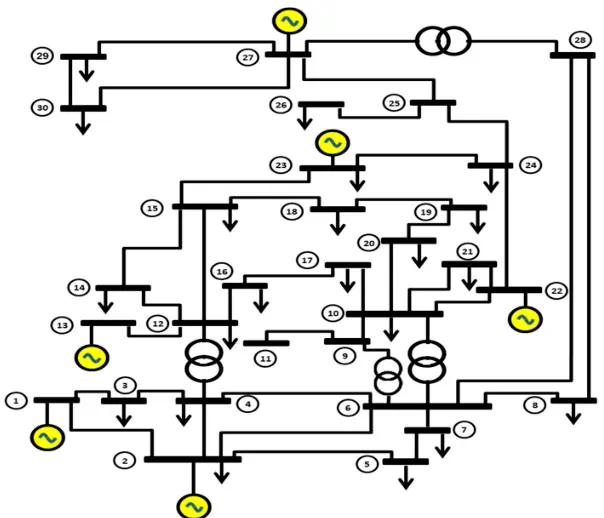

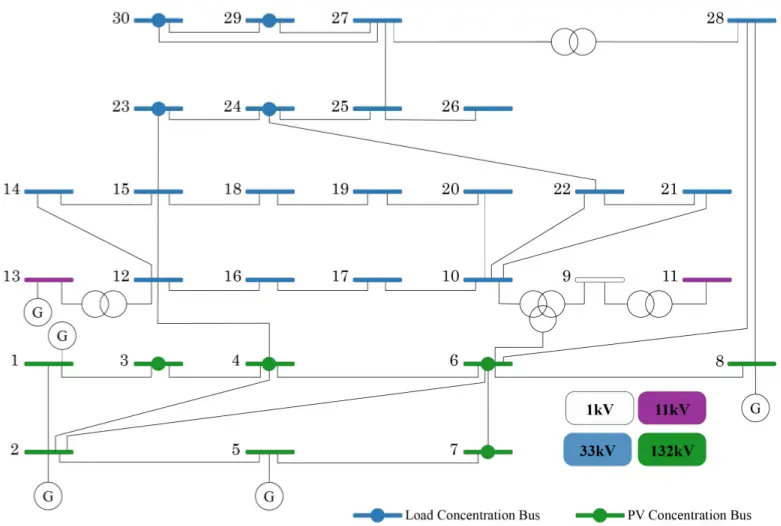

2. 拓扑结构与参数 IEEE30节点系统包含30个节点和41条线路，节点编号1-30，分为高压（Th，132kV）、中压（W，33kV）和低压（Tm，11kV）传输线路。系统包含6台发电机（G1-G6）分布于关键节点（如节点1、2、5等），负荷节点（如节点5、12、20）分布不均匀，部分节点（如节点28、29）具有多电压等级转换功能。典型特征包括：
7.
8. 编辑
13.
14. 编辑
19.
20. 编辑 发电机位置：节点1（平衡节点）、2、5、8、11、13。
25.

• 编辑
• 变压器配置：节点12、16等用于电压调节。
• 线路参数：包含电阻、电抗等电气参数，用于潮流计算。

编辑

2. 负荷分布特征

• 空间分布：负荷集中在部分节点，如节点5（90MW）、12（21MW）、20（17MW），而节点8、22等负荷较低（3-4MW）。
•
• 编辑
•
• 编辑
• 时间波动：日负荷曲线呈双峰特征，午间峰值约270MW，深夜低谷约200MW。
•
• 编辑
•
• 编辑
• 电压等级关联：高压节点（如节点28）负荷较高（15MW），低压节点（如节点30）负荷为11MW。

二、分布式能源（DER）选址与定容优化模型

2. 目标函数
7.

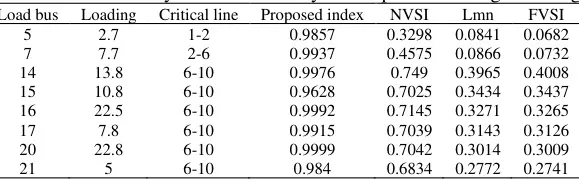

10. 编辑 其中，Cinvest为投资成本，Coper为运行成本，Ploss为网损，λ为权重系数。 经济性：最小化综合成本（投资+运行+网损）。 技术性：降低系统网损、提升电压稳定裕度（如VSI指数）。 环保性：减少碳排放（如结合风电/光伏渗透率）。
12. 约束条件 电压稳定性：节点电压范围0.90-1.05 p.u.，中枢节点（如节点2、3、11、13）需严格控制在0.90-1.02 p.u.。 功率平衡：发电机与DER出力总和需满足负荷需求。 容量限制：DER容量受节点可接入空间和线路传输能力约束。 运行约束：爬坡率、启停时间（火电机组）、可再生能源波动性。

三、优化方法与算法选择

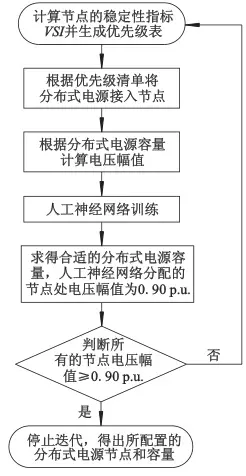

2. 经典方法 解析法：基于灵敏度分析确定候选节点。
7.

• 编辑
• 启发式算法：如遗传算法（GA）、粒子群优化（PSO）。 PSO参数示例：种群规模20-50，惯性权重0.35-0.85，认知系数1.496。

编辑

2. 改进算法

• 多目标优化：动态密集距离排序（保持解集均匀性）。
• 混合模型：配置-运行协同优化（如混合整数线性规划）。
• 智能算法：鲸鱼优化（WOA）、人工鱼群算法（降低冗余成本15%-20%）。

2. 算法对比 算法 优势 局限性 PSO 收敛快，适合多变量问题 易陷入局部最优 鲸鱼优化 全局搜索能力强 参数敏感，计算复杂度高 人工鱼群 成本控制优异（降幅25%） 迭代次数多，实时性差

四、IEEE30节点系统中的DER规划案例

2. 案例1：风电与光伏接入 位置：风电接入节点10、27（各60MW），光伏接入节点15、20（各50MW）。 效果：新能源渗透率39.64%，网损降低18%，电压偏差改善30%。
4. 案例2：多类型DER协同 配置：节点7（风电600MW）、13（风电600MW）、16（光伏500MW）。 优化目标：最小化煤耗成本，提升调峰能力（火电深度调峰成本1050元/kW）。
6. 案例3：储能优化配置 模型：双层优化（选址+容量），以IEEE33节点为例，扩展至IEEE30系统。 结果：电压合格率从87%提升至98%，储能容量减少12%。

五、仿真验证与结果分析

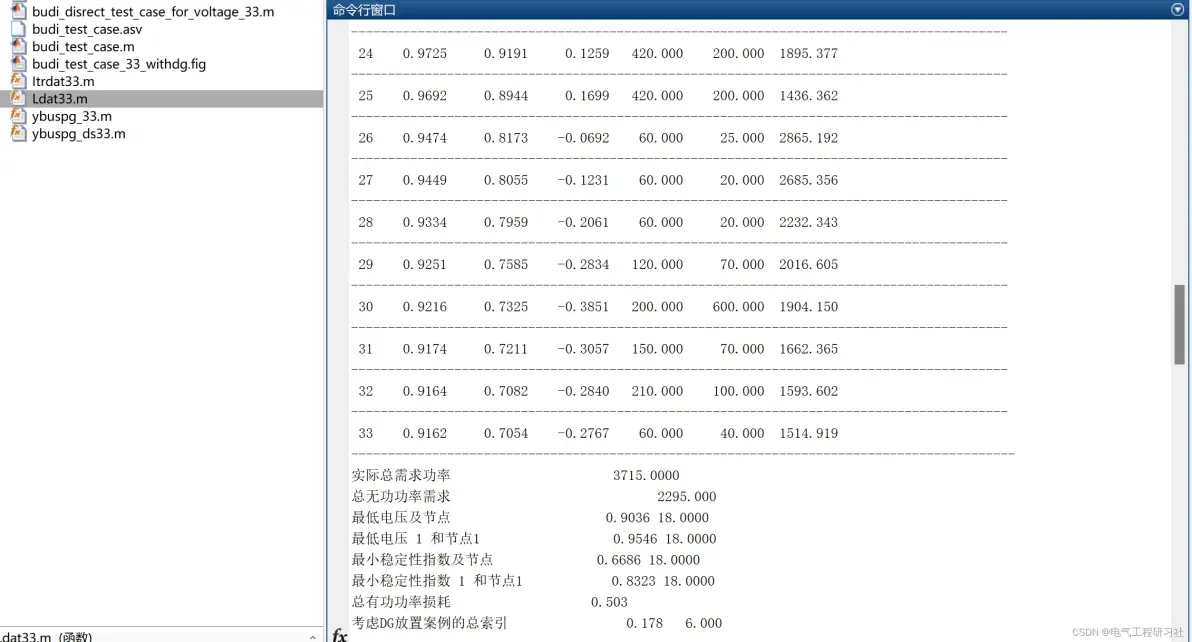

2. 工具与数据 仿真平台：MATLAB/Simulink、PSAT。 数据增强：添加5%噪声扩展数据集至10万样本，训练集:测试集=10:1。

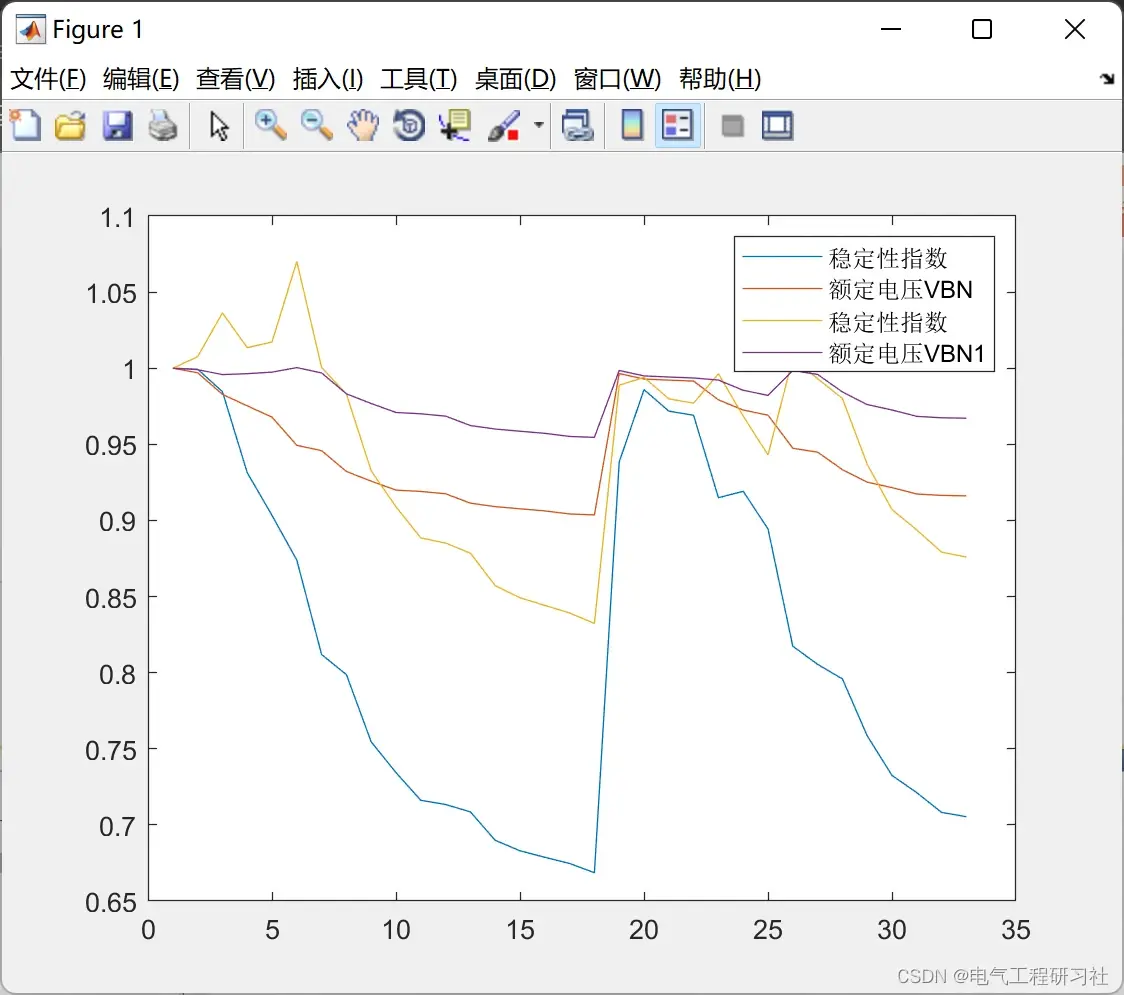

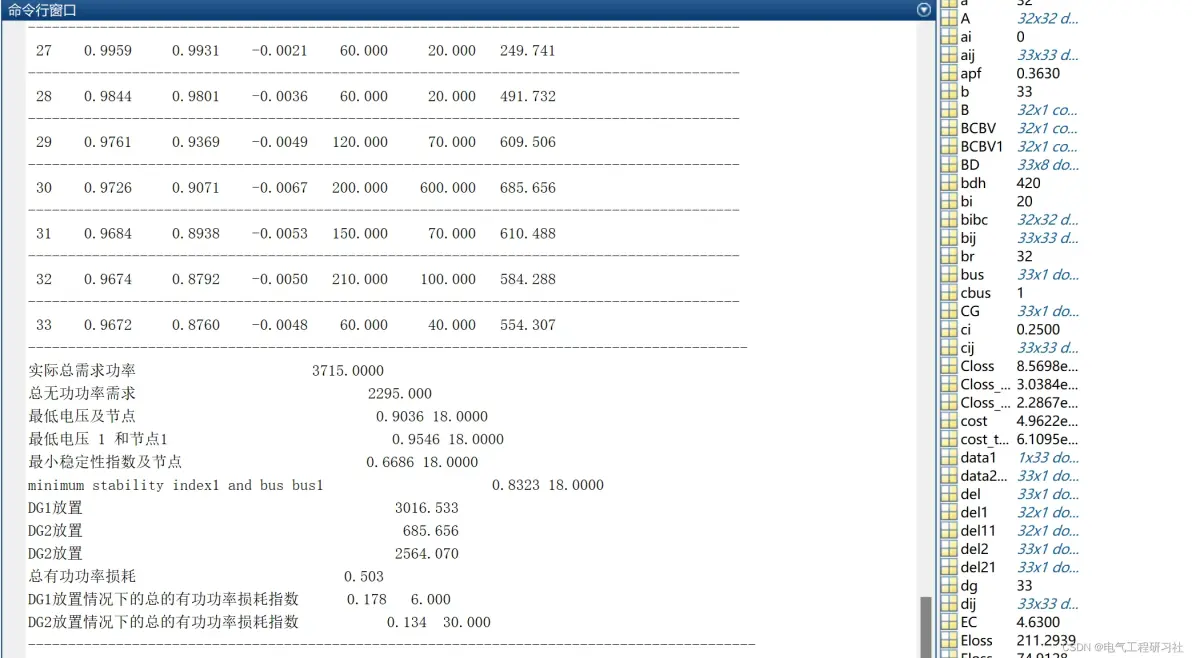

4. 关键指标 经济性：总成本降低10%-25%。 技术性：网损减少15%-30%，VSI指数提升0.1-0.3。 稳定性：N-1故障下电压崩溃风险降低40%。

编辑

六、研究挑战与未来方向

2. 挑战 不确定性建模：风光出力与负荷波动的时序相关性。 高维优化：30节点系统衍生的混合整数问题求解效率低。 多能耦合：电-热-气多能流协同尚未充分研究。
4. 未来方向 强化学习：基于PPO算法的安全约束经济调度。 数字孪生：结合实时数据动态调整DER配置。 市场机制：嵌入需求响应与辅助服务交易。

七、参考文献与代码资源

• 开源代码：MATLAB工具箱（粒子群/遗传算法）。
• 典型文献： 改进人工鱼群算法、鲸鱼优化、协同优化模型。 电压稳定约束处理。

结论：IEEE30节点系统为DER规划提供了标准测试环境，结合多目标优化算法与实际约束条件，可显著提升系统经济性与稳定性。未来需进一步探索高比例可再生能源接入下的动态优化与市场机制设计。
