MATLAB三边定位算法：实现与应用

前段时间完成了一个关于三边定位算法的课程设计。但是发现网上关于三边定位MATLAB的程序代码挺少的，所以想整理一下，供最初初初初级的初学者简单借鉴一下（拿来直接用）。

三边定位中涉及到是否要将测距误差纳入考虑范围中，因此要考虑到不存在误差时的理想情况（三个圆交到一个点）和存在误差时的实际情况（三个圆无法交到一个点）。因此一共分为两章进行讨论。

PS:此文章仅供菜鸟做课题临时使用，程序有很大的漏洞，专业做课题的请不要看了，会浪费您的时间。同时欢迎有人能解决我第二章程序的疑问。

ps：建议看完理想情况再看存在误差的实际情况，不要跳要不看不懂了。

一、理想情况下的三边定位

三边定位（trilateration）法：分别以三个已知点位（例如雷达、测距仪）为圆心，待测点到已致点距离为半径作圆。三个圆相交点O为未知点位置。如下图1所示。

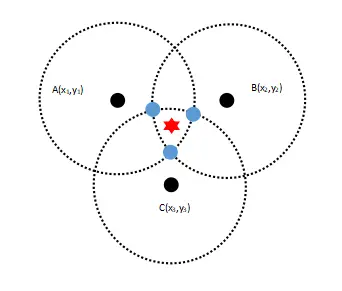

图1 三边定位

设未知点O坐标为(x0，y0)，三个测量点为圆心坐标分别为A(x1，y1)、B(x2，y2)、C(x3，y3)，三个已知点到未知点O距离分别为d1、d2、d3。那么三边定位公式如下图2。

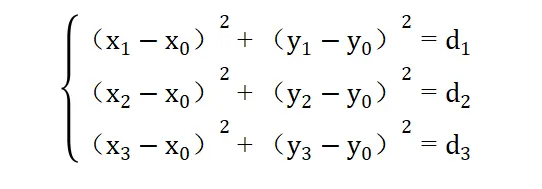

图2 三边定位原理公式（不好意思b站一加公式就卡，只能截图了）

程序如下:

注意下边的程序是一个函数。需要新建一个函数源文件，然后再用这个程序！！！

function [locx,locy] = triposition(x1,y1,d1,x2,y2,d2,x3,y3,d3)
%              三点定位法                          %
%输入：
%   1.参考节点A（x1,y1）,B(x2,y2),C(x3,y3)
%   2.定位节点O(locx,locy)到这三点的距离分别为d1,d2,d3
%   （locx，locy)为计算的定位节点O点的位置坐标

syms x y   %f符号变量
%--------------求解方程组------------------------------------
f1=(x1-x)^2+(y1-y)^2-d1^2;
f2=(x2-x)^2+(y2-y)^2-d2^2;
f3=(x3-x)^2+(y3-y)^2-d3^2;
% 解关于x,y的符号方程组，得到解的符号表示，并存入xx,yy
[xx,yy] = solve(f1,f2,f3,x,y);
px = eval(xx);  %解的数值px(1),px(2)
py = eval(yy);  %解的数值py(1),py(2)
locx = px;
locy = py;

测试：

寻找上边绿色的开始箭头“运行” 或者 “下边命令行窗口”，输入下边的内容

输入：[locx,locy] = triposition(0, 0, 1, 2, 0, 1, 1, 1, 1)

输出：locx = 1；

locy = 0；

二、实际情况下的三边定位

由于测距误差的存在，因此以测量距离为半径的三个圆无法相交于一点，因此会出现如下图3所示情况。

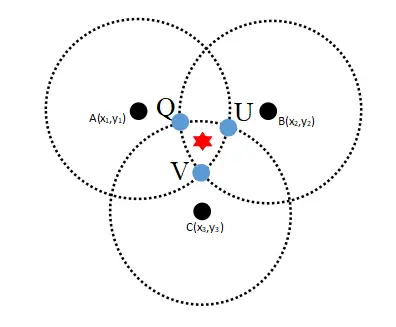

图3 存在测距误差的三边定位实际情况

直接上程序，我已经标明了改动部分，但这个程序是参考了别人的程序，恰巧发现能用，但为什么这么写-存在误差的时候能用我就不知道。仅供菜鸟快速完成课设使用，做专业课题的忽略掉我，谢谢。

（22年4月30日修改为什么能用，感谢评论区Ertist解析）

下边使用高中方法解释一下，谁有更好解释可以再说一下。

可以理解为：在理想的状态下，我两个方程f4、f5的解都是在x轴上，那么很成功我们能有一个公共的解。相对应的，在实际情况下，两个方程f4、f5的交点不在x轴了，但我仍然还是有一个交点。

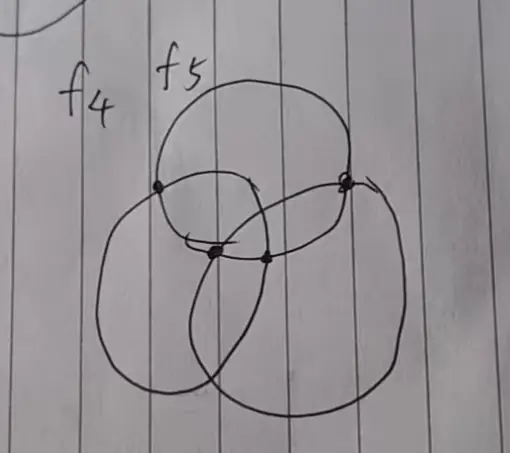

手工画，大师造

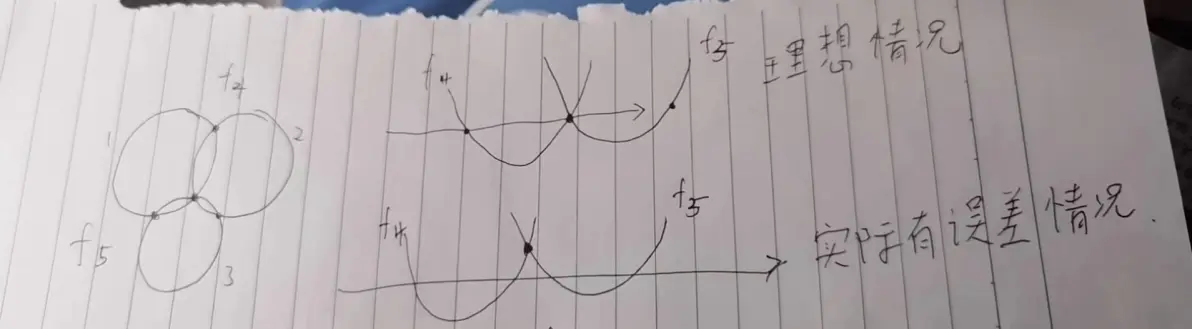

手工画，真难看

function [locx,locy] = triposition(x1,y1,d1,x2,y2,d2,x3,y3,d3)
%              三点定位法                          %
%输入：
%   1.参考节点A（x1,y1）,B(x2,y2),C(x3,y3)
%   2.定位节点O(locx,locy)到这三点的距离分别为d1,d2,d3
%   （locx，locy)为计算的定位节点O点的位置坐标

syms x y   %f符号变量
%--------------求解方程组------------------------------------
%-------理想情况到实际情况的变动部分-----------------------
f4=(x1-x)^2+(y1-y)^2-(x3-x)^2-(y3-y)^2-d1^2+d3^2;
f5=(x2-x)^2+(y2-y)^2-(x3-x)^2-(y3-y)^2-d2^2+d3^2;
% 解关于x,y的符号方程组，得到解的符号表示，并存入xx,yy
[xx,yy] = solve(f4,f5,x,y);
%--------------变动部分截止-------------------------------
px = eval(xx);  %解的数值px(1),px(2)
py = eval(yy);  %解的数值py(1),py(2)
locx = px;
locy = py;

当然%---理想情况到实际情况的变动部分--按照参考 CSDN博主「知行流浪」进行稍微调整得到的如下，也是可以的

%-------理想情况到实际情况的变动部分-----------------------

f4 = 2*x*(x1-x3)+x3^2-x1^2+2*y*(y1-y3)+y3^2-y1^2-d3^2+d1^2;

f5 = 2*x*(x2-x3)+x3^2-x2^2+2*y*(y2-y3)+y3^2-y2^2-d3^2+d2^2;

% 解关于x,y的符号方程组，得到解的符号表示，并存入xx,yy

[xx,yy] = solve(f4,f5,x,y);

%--------------变动部分截止-------------------------------
