       本篇章主要介绍Fluent Meshing关于笛卡尔网格Cutcell生成以及前一篇章关于体网格质量优化的补充，具体内容如下:

       ▆ 笛卡尔网格(Cutcell)介绍

       ▆ 模型导入

       ▆ 笛卡尔网格(Cutcell)生成

       ▆ 体网格质量优化_补充

       ▆ 讨论

01-笛卡尔网格(Cutcell)介绍

       之前介绍过结构化网格和非结构化网格，不了解的小伙伴可以查阅之前分享，那么什么又是笛卡尔网格(Cutcell)呢？

       笛卡尔网格是属于结构化网格还是非结构网格呢？答案是都不属于，它是与结构化网格和非结构化网格并列的一类。

       结构网格与非结构网格都是先表面后空间的网格生成方式、属于贴体类的网格结构，而笛卡尔不同，他是先空间后表面的网格生成方式，属于一种非贴体的网格结构。

       〔笛卡尔网格优势〕

       对物面依赖程度低，空间非贴体网格的生成方式，这种生成方式使得网格生成过程简单、速度快、自动化程度高，其次笛卡尔网格易于细分的特点结合叉树数据结构很容易实现自适应，从而能够更加准确地捕捉流场结构。

      〔笛卡尔网格劣势〕

       物面附近网格需要做特殊处理以及粘性流动数值模拟比较困难。

02-模型导入

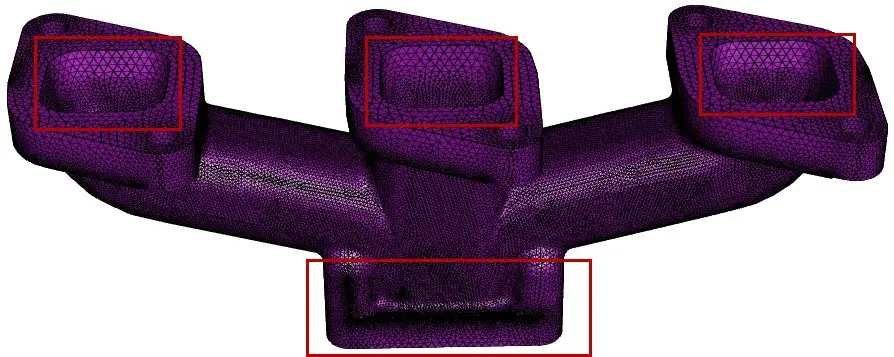

       打开Fluent Meshing导入模型，并进行尺寸控制，面网格重构、模型封盖、面网格检查与修复等相关处理，有疑问的可以查看之前的篇章进行学习_

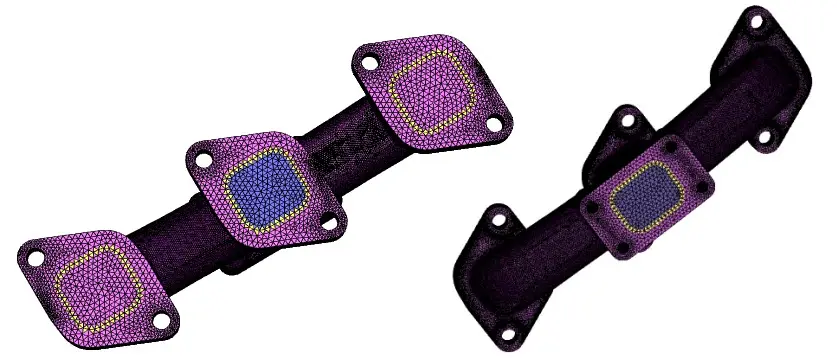

       保证面网格质量合格，模型封闭性良好，便可以进行下一步，笛卡尔网格(Cutcell)的生成_

03-笛卡尔网格(Cutcell)生成

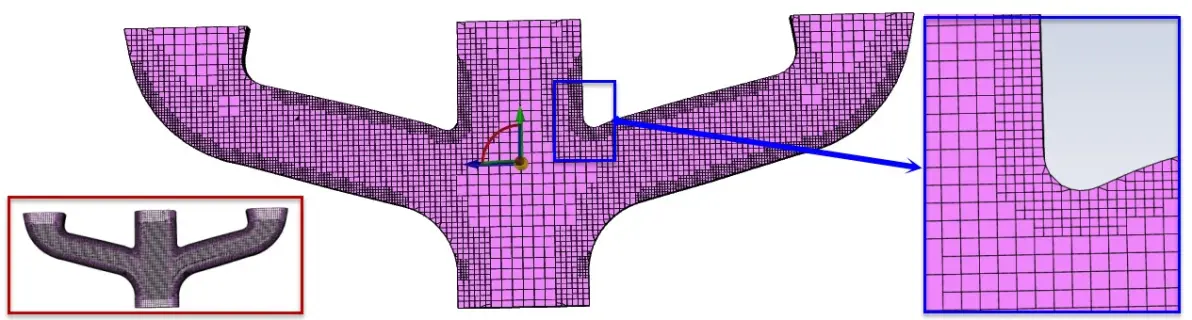

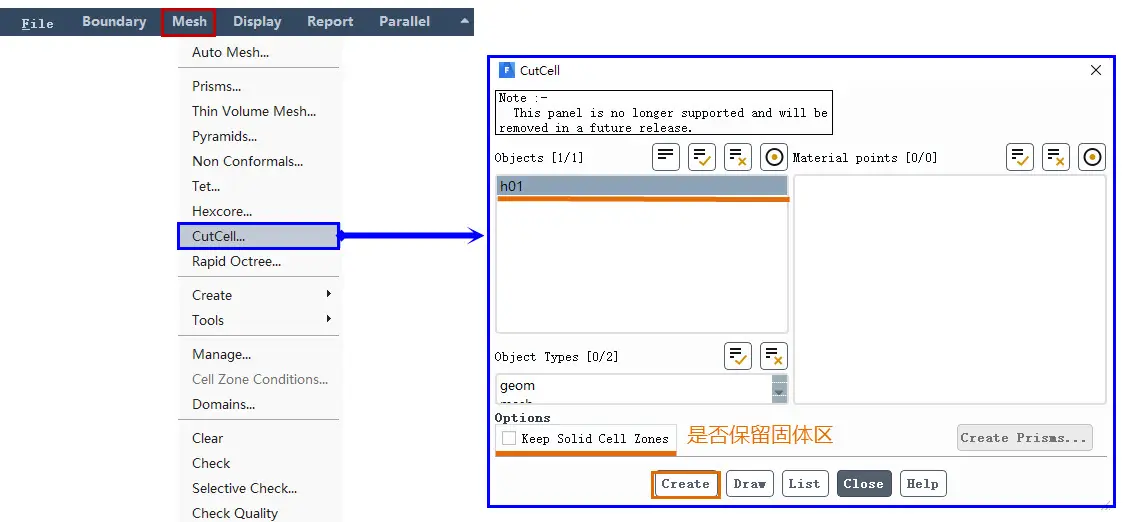

       通过Mesh_Cutcell_进入笛卡尔网格(Cutcell)的生成设置，选择需要生成网格的Objects，根据自身需要选择是否保留固体区域，点击Creat生成_

       生成后的Cutcell网格会存放于结构树中的Unreferenced中_

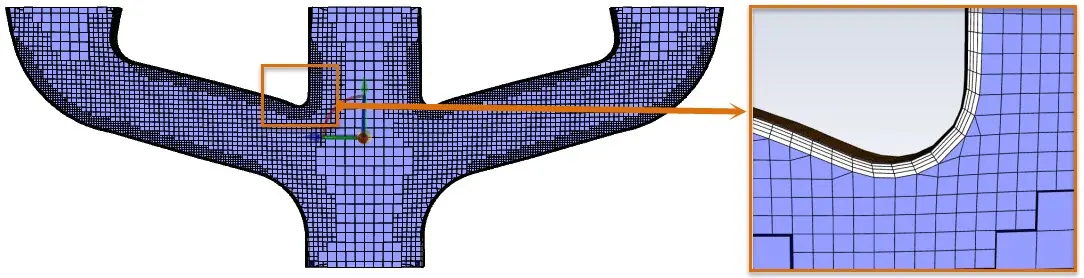

       在笛卡尔网格(Cutcell)生成后可对其添加边界层并生成，通过Mesh_Primes_进入设置，选择需要生成边界层的Boundary Zones，右侧选择合适的方法进行边界层设置，Apply后点击Creat生成_

       生成后的边界层和流体域是分开存放的，可通过Mesh_Manage_Merge_右侧选择需要合并的Cell Zones进行合并，这里可将边界层与流体域合并到一起_

04-体网格质量优化_补充

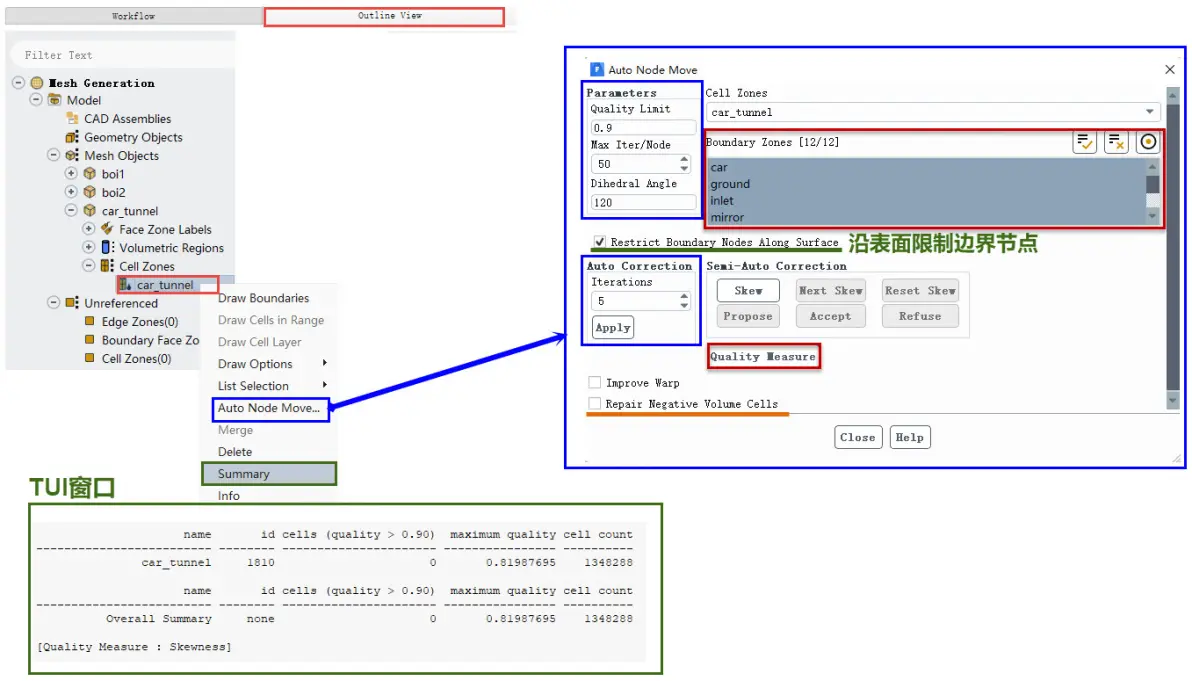

       体网格生成后可通过右键_Summary_对体网格进行质量检查，网格检查结果会在TUI窗口进行显示，网格质量不佳时可利用Auto Node Move(体网格自动优化工具)进行体网格质量提升，可通过Quality Measure选择优化的衡量标准，一般体网格质量以Skewness(歪斜度)为衡量标准即可，注意图中的Boundary Zones，在不选择的情况下进行优化则只会对体网格的内部节点进行移动优化，并不会改变表面网格的节点分布；

       一般情况下建议不选择，当多次迭代后依旧不能将网格质量提升到需要的标准时，可对Boundary Zones进行适当选择，此时可能会更改所选择Zones的面网格节点分布；

05-讨论

       ✦ 本篇章简要介绍了笛卡尔网格及如何生成，并对上一篇章的体网格质量优化做了一点补充；

       ✦ 虽然Cutcell是六面体网格且能自动生成，但是平时并不常用，因为Cutcell在大曲率和尖锐表面位置表现较差，且网格质量较难控制；

       ✦ 网格是否优良的衡量标准为：在保证网格质量的情况下，能捕捉大梯度变量位置和精细的几何细节，同时还要控制网格总体数量。

       ✦ 模型文件分享！[仅供学习交流使用]

       https://pan.baidu.com/s/1FZ_qv6hAJMjA3MvKA9lKxA

       提取码：pcfd

       ❖ 可能会存在描述错误或理解不足等问题，欢迎指正交流_
